Nahtloser Stahl-Rohre für Tief-und Mitteldruck-Kessel GB 3087

Produkt-Beschreibung

Nahtloser Stahl-Rohre für Tief-und Mitteldruck-Kessel GB 3087



Spezifikt.:

Material: 10# 20# STB33/42 st35.8

Größen-Strecke: Od: 4-1200mm

                    GEWICHT: 0.3-200mm

                    Allgemeine Länge: 4-12.5m



Toleranz:

Entsprechend dem folgenden Tabellen- oder Kundenantrag.

Toleranz des Ods &WT:

Od-Toleranz:

Produktionsverfahren	Od-Toleranz
Warmwalzen (Verdrängung)	±1% oder ±0.50mm
Kaltbezogen (kaltgewalzt)	±1% oder ±0.30mm



Toleranz für Wandstärke:



Dickentoleranz 1.Wall des Warmwalzenstahlrohrs:

Produktionsverfahren	OD (DN)	WT/OD	Toleranz
Verdrängtes Rohr	≤102	/	±12.5% oder ±0.40mm
	>102	≤0.05	±15% oder ±0.40mm
		>0.05-0.10	±12.5% oder ±0.40mm
		>0.10	+12,5% -10%
Hitzeerweiterndes Stahlrohr	/		±15%



Dickentoleranz 2.Wall des kaltbezogenen (kaltgewalzten) Stahlrohrs:

Produktionsverfahren	GEWICHT	Toleranz
Kaltbezogenes (kaltgewalztes) Stahlrohr	≤3	+15%/-10% oder ±0.40mm
	>3	+12,5% -10%



Verbiegende Toleranz:

WT≤15mm, Bending≤1.5mm/m

WT>15mm~30mm, Bending≤2.0mm/m

WT>30mm/OD≥351mm, Bending≤3.0mm/m



Ungleichheit Ovality und der Wand:

Die ovality und Wandungleichheit sollte sein nicht mehr als 80% des Ods und der Wandstärke. (Oder entsprechend dem Antrag des Kunden)



Test:

1. Biegeversuch
2. Härtetest
3. Schlagversuch
4. Zusammendrücken des Tests
5. Zerstörungsfreier Test

Eigenschaft:

Gute Konzentrizität

Gute Od- und Identifikations-Toleranz

Hohe Präzision

Stabile Qualität

Glatte Rauheit

TORICH-QUALITÄTSSICHERUNG



Verarbeitung:

ROHSTOFF

↓

ANKOMMENDE INSPEKTION

↓

DAS SPEICHER-→, DAS →HAMMERING-→ SAMMELN-SCHMIERUNG → REINIGUNG → PHOSPHORI SCHNEIDET, SÄUBERN

↓

ENDEN, DIE KALTE ZEICHNUNG ← ← GERADERICHTENDES ← WÄRMEBEHANDLUNGS-↔MIDDLLE CHECK↔ SCHMIEREN SCHNEIDEN

↓

ABSCHLIESSENDES INSPECTION→BUNDING→STORAGE



Technische Lieferbedingungen: Warmwalzen mit NBK



Weit verbreitet auf dem Gebiet von: Kesselrohr

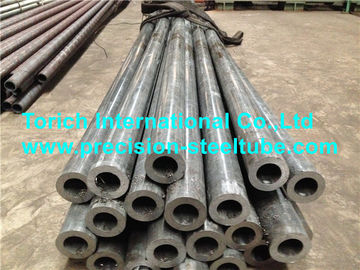

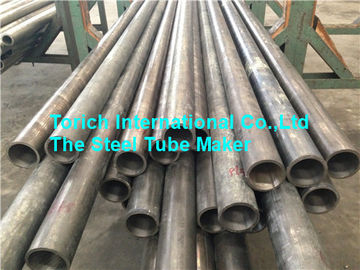

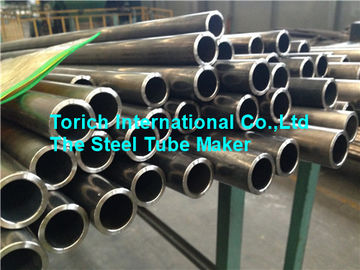

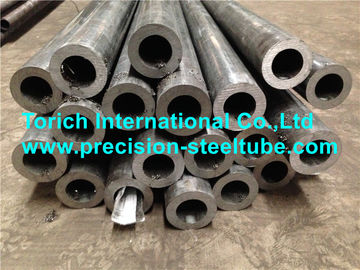

Produktimages:
