SAE J526 schweißte kohlenstoffarmer Stahl-Rohr für Selbstabkühlung/hydraulisches

Produkt-Beschreibung

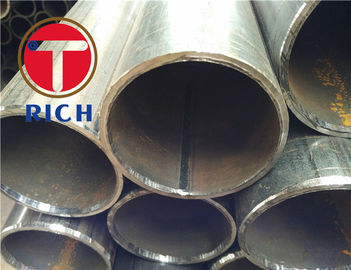

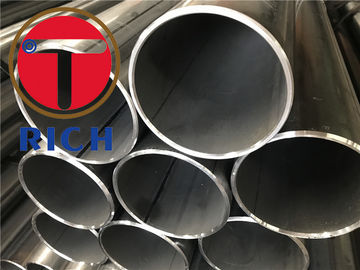

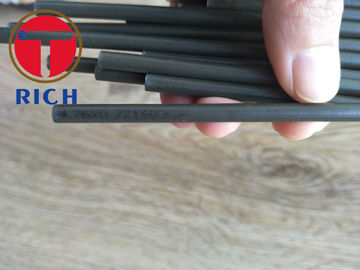

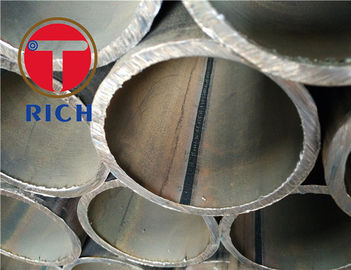

Geschweißter kohlenstoffarmer Stahl-Schläuche SAE J526 für Selbstabkühlung, hydraulisch





Anwendung: Abdeckungen schweißten den Schläuche des kohlenstoffarmen Stahls der Einzelwand, der für generalautomotive, Abkühlung, hydraulisch bestimmt war, und andere ähnliche Schläuche eines Qualität passenden Forbendings erfordernde, erweiternde, bördelnde, bildende, und bronzierende Anwendungen.



Größe: Länge--2~12m GEWICHT--2~4.5mm OD--16~50mm



Fertigung: Der Schläuche wird von einem einzelnen Streifen des Stahls geformt in eine Röhrenform hergestellt, werden das Ränder ofwhich in einem geeigneten Schweißverfahren verbunden und versiegelt. Nachdem man geschweißt hat wird die Perle vom theoutside entfernt, um eine glatte runde Oberfläche zur Verfügung zu stellen und der Schläuche wird in solch einer Art hinsichtlich producea Endprodukts verarbeitet, das alle Bedingungen dieses Dokuments erfüllt. Gewöhnlich ist diese Art von Schläuche availablein umwickelte und gerade Zustand. Gradlinigkeitsanforderungen sollten zwischen Lieferant andpurchaser vereinbart werden.





Inspektionseinzelteile:

chemische Zusammensetzung

Zugversuch

Ultraschallprüfung

Wirbelstrom-Fehlerentdeckung

Biegeversuch

Flachdrücken des Tests



Zulässige Toleranz der Außendurchmesser-und Wandstärke (Millimeter)



Art des Stahlrohrs	Maß des Stahlrohrs		Zulässige Toleranz
			Durchschnittliche Klasse	Erstklassig
Warm gewalzt (verdrängtes und erweitertes) Rohr	Außendurchmesser D	Alle	±1% (min.+/-0.50)	-
	Wandstärke	Alle	+15%/-12.5% (min.+4.5/-4.0)	-
Kaltbezogenes (kaltgewalztes) Rohr	Außendurchmesser D	6~10	±0.2	±0.15
		>10~30	±0.40	±0.20
		>30~50	±0.45	±0.30
		>50	±1%	±0.8%
	Wandstärke	<1>	±0.15	±0.12
		>1~3	+15% -10%	+12,5% -10%
		>3	+12,5% -10%	±10%
Anmerkung: Für heiß-erweiterte Rohre mit äußerem diameter>35mm, die zulässige Toleranz von Wandstärke is±18%.





Mechanische longitudinaleigenschaften von Stahlrohren



NEIN.	Stahlsorte	Dehnfestigkeit (Mpa)	Streckgrenze (Mpa)		Verlängerung nachdem dem Brechen (%)
			s<16>	s>16
			Nicht kleiner als
1	10	335~475	205	195	24
2	20	410~550	245	235	20
3	Q295	430~610	295	285	22
4	Q345	490~665	325	315	21





Wettbewerbsvorteil:

Gute Quelle des Rohstoffs von Bao-Stahl.

Sofortige Lieferfrist entsprechend PO und Vereinbarung.

Erzeugnis genau entsprechend Standard und der Anforderung des Kunden.

Erfahrenes Exportteam für Kundendienst, schnelle Antwort innerhalb 24 Stunden.



Produktions-Standort:













Prüfmethoden:

Zugversuch



Flachdrücken des Tests



Erweiterungstest des Antriebs



Maßinspektion



Rauheitsmaß



Sicht-examincation



Nicht-destruktive Prüfung

a. Prüfen Sie auf Längsunvollkommenheiten

-  Wirbelstromtest - EN10246-3, Niveau E3

-  Ultraschallprüfung - EN10246-7, Niveau U3



b. Leck-Enge

-  Zerstörungsfreie Prüfung für Überprüfung von Leckenge wird in Übereinstimmung mit EN10246-1 durchgeführt





EN10305 besteht aus den folgenden Teilen unter dem allgemeinen Titel „Stahlrohre für Präzisionsanwendungen - technische Lieferbedingungen“



Teil 1:  Nahtlose kaltbezogene Rohre



Teil 2:  Geschweißte kaltbezogene Rohre



Teil 3:  Geschweißte Kälte sortierte Rohre



Teil 4:  Nahtlose kaltbezogene Rohre für die hydraulischen und pneumatischen Stromnetze



Teil 5:  Geschweißtes und Kälte sortiertes Quadrat und Rechteckrohre



Teil 6:  Geschweißte kaltbezogene Rohre für die hydraulischen und pneumatischen Stromnetze



Mitgeltende Unterlagen:



EN10002-1, metallische Materialien - dehnbare Prüfung - Teil 1: Methode des Tests bei Raumtemperatur



EN10020, Definition und Klassifikation von Stahlsorten



EN10021, allgemeine technische Lieferungsanforderungen für Stahl und Eisenprodukte



EN10027-1, Bezeichnungssysteme für Stahl - Teil 1: Stahlnamen, Hauptsymbole



EN10027-2, Bezeichnungssysteme für Stahl - Teil 2: Numerische Systeme



EN10052, Vokabular von Wärmebehandlungsausdrücken für Eisenprodukte.



EN10204, metallische Produkte - Arten von Inspektionsdokumenten



EN10233, metallische Materialien - Rohr - Flachdrücken des Tests



EN10234, metallische Materialien - Rohr - Erweiterungstest des Antriebs



EN10246-1, zerstörungsfreie Prüfung von Stahlrohren - Teil 1:  Automatische elektromagnetische Prüfung von nahtlosen und geschweißten (ausgenommen versenkt Bogen-geschweißt) ferromagnetischen Stahlrohren für Überprüfung der hydraulischen Leckenge



EN10246-3, zerstörungsfreie Prüfung von Stahlrohren - Teil 3: Automatische Wirbelstromprüfung von nahtlosen und geschweißten (ausgenommen versenkt Bogen-geschweißt) Stahlrohren für Entdeckung von Unvollkommenheiten



EN10246-5, zerstörungsfreie Prüfung von Stahlrohren - Teil 5: Durchsickernprüfung des automatischen vollen Zusatzmagneticswandlers/-flusses von nahtlosen und geschweißten (expcept versenkt Bogen-geschweißt) ferromagnetischen Stahlrohren für die Entdeckung von Längsunvollkommenheiten



EN10246-7, zerstörungsfreie Prüfung von Stahlrohren - Qualifikation und Kompetenz von Prüfpersonal des Niveaus 1 und 2 zerstörungsfreien.



En ISO377, Stahl und Stahlerzeugnisse - Standort und Vorbereitung von Proben und von Probekörpern für mechanische Prüfung (ISO-377:1997)



En-ISO 2566-1, Stahl - Umwandlung von Verlängerungswerten - Teil 1: Kohlenstoff und niedrige legierte Stähle (EN102566-1: 1984)



En 10168, Eisen und Stahlerzeugnisse - Inspektionsdokumente - Listeninformationen und -beschreibung



ENV10220-, nahtlose und geschweißtesstahlrohre - Maße und Massen pro Einheitslänge



EN10266, Stahlrohre, Installationen und strukturelle Hohlprofile - Definitionen und Symbole für Gebrauch in den Produktnormen



En-ISO 4287, geometrische Produktbeschreibungen (GPS) - Oberflächenbeschaffenheit: Profilmethode - Ausdrücke, Definition und Oberflächenbeschaffenheitsparameter (ISO-4287:1997)
