Automobilstahlrohre SAE J525, DOM gezeichnet über den Dorn-Schläuche getempert

Produktdetails:
Herkunftsort: China
Markenname: TORICH
Zertifizierung: ISO 9001-2008 ISO 14001 EN 10204.3.1 GL PED
Modellnummer: SAE J525
Zahlung und Versand AGB:
Min Bestellmenge: 5 Tonnen
Preis: negotiable
Verpackung Informationen: Rostschutzöl in der hölzerne Kisten-Verpackung oder in der Karton-Verpackung
Lieferzeit: 35-60 Tage
Zahlungsbedingungen: L/C, L/C,
Versorgungsmaterial-Fähigkeit: 50000tons pro Jahr

Detailinformationen

Material: Kohlenstoffarmer Stahl Dimension: OD30-350mm*WT1-15mm
Länge: Entsprechend Kunden-Auftrag oder Schnitt zu den kurzen PC Anwendungen: für das Verbiegen und das Erweitern Autoteile
Herstellungsmethode: Gezeichnet über mandral (ODM) Shape: Runde
Standard: SAE J525 Lieferbedingung: Getempert
Markieren:

kohlenstoffarmes Stahlrohr

,

Mechanischer Stahlschläuche

Produkt-Beschreibung

Automobilstahlrohre SAE J525, DOM-Automobilstahlschläuche und Rohre



Schnelles Detail:

SAE J525 schweißte den kalten kohlenstoffarmer Stahl-Schläuche des abgehobenen Betrages, der für das Verbiegen und das Erweitern getempert wurde


Größenstrecke: O.D.: 30-350mm W.T.: 1-15mm L: 12000mm oder Schnitt zu den kurzen Stücken als spezifizierter Länge



Anwendungen:  für das Verbiegen und das Erweitern Autoteile



Fertigung:

Der Schläuche wird vom Flachstahl hergestellt, der in eine Röhrenform geformt wird, dessen Ränder zusammen durch Elektrischwiderstandschweißen verbunden und fixiert werden. Nachdem er sich gebildet hat und geschweißt hat ist der Schläuche normalisiert und abhängig von einer Kaltzeichnungsoperation, die eine 15% Minimumreduzierung in Querschnitts ergibt, seien Sie, aus dem 8% in einer Reduzierung in der Wandstärke besteht. Sequent zur Kaltverformung, normailzed der Schläuche über eine atmosphärisch kontrollierte Methode, um ein Endprodukt zu produzieren, das alle Bedingung von SAJ525 erfüllt



Maße und Toleranzen:

Die Toleranzen, die auf den Schläuche Außendurchmesser und Innendurchmesser anwendbar sind, werden in Tabelle 1. gezeigt.

Die Toleranzen, die auf die Schlauchwandstärke anwendbar sind, werden in Tabelle 2 gezeigt

Mass- Toleranzen können auf zwei der drei Schlauch-dimesions (Od, Identifikation oder Wand) nur zutreffen

Es sei denn, dass andernfalls vereinbart zwischen Kunden und uns., treffen Maßtoleranzen auf die Rohrod- und -wandmaße zu.



                                               Tabelle 1 - SCHLÄUCHE AUSSERHALB DIAMATER-TOLERANZ
                   Nominaler Schläuche
                          Od Millimeter
   Toleranz
    Od-±mm
   Toleranz
    Identifikations-±mm
                          Bis 9,50 0,05 0,05
                Über 9,50 bis 15,88 einschließlich 0,06 0,06
                Über 15,88 bis 50,80 einschließlich 0,08 0,08
                Über 50,8 bis 63,50 einschließlich 0,10 0,10
                Über 63,50 bis 76,20 einschließlich 0,13 0,13
                Über 76,20 bis 100,00 einschließlich 0,15 0,15
                GEWICHTS-Toleranz ist nicht mehr als 10%





                                            Tabelle 2 - SCHLAUCHwand-DICKENTOLERANZ
Nominal
Wandstärke
Nominales Od
Durch 22mm
±mm
Nominales Od
22-48mm
±mm
Nominales Od
48-100mm
±mm
0,89  0.05/0.05 0.05/0.05 0.05/0.05
1,00  0.05/0.05 0.05/0.08 0.05/0.08
1,25  0.05/0.05 0.05/0.08 0.05/0.08

1,50  0.05/0.05 0.05/0.08 0.05/0.08
1,65  0.05/0.05 0.05/0.08 0.05/0.08
2,00  0.05/0.05 0.05/0.08 0.05/0.08
2,11  0.05/0.05 0.05/0.08 0.05/0.08

2,410  0.05/0.05 0.05/0.08 0.08/0.08
2,500  0.05/0.08 0.05/0.10 0.08/0.08
2,770  0.05/0.08 0.05/0.10 0.08/0.08
3,000  0.05/0.08 0.05/0.10 0.08/0.08
3,050  0.05/0.08 0.05/0.10 0.08/0.08

3,40 - 0.05/0.10 0.08/0.08
3,75 - 0.05/0.10 0.08/0.08
4,00 - 0.08/0.10 0.08/0.10
4,19 - 0.08/0.10 0.08/0.10
4,57 - 0.10/0.10 0.08/0.13
5,00 - 0.10/0.13 0.10/0.13





                                               Tabelle 2 - CHEMISCHE ANFORDERUNGEN
                                Element                            %
                                 Kohlenstoff                     0.06-0.18
                                Mangan                     0,30 bis 0,60
                                Phosphpris                     0,040 maximal
                                Schwefel                     0,050 maximal





                                                      Tabelle 3 - MECHANISCHE EIGENSCHAFTEN
                                   Eigenschaften                     Wert
                            Streckgrenze, Minute                 Mpa 170
                           Entscheidendes Strenth, Minute                 Mpa 310
                        Verlängerung in 50mm, Minute                    35%
                       Härte (Rockwell B), maximal                    65,00

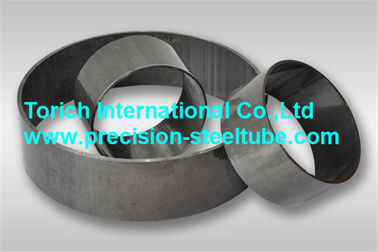

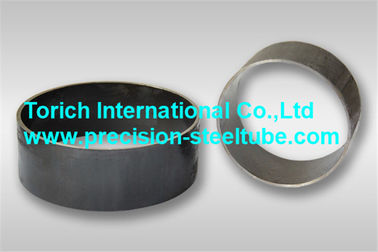

Automobilstahlrohre SAE J525, DOM gezeichnet über den Dorn-Schläuche getempert 0 Automobilstahlrohre SAE J525, DOM gezeichnet über den Dorn-Schläuche getempert 1

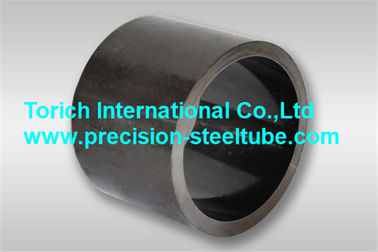

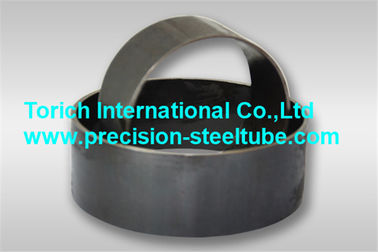

Automobilstahlrohre SAE J525, DOM gezeichnet über den Dorn-Schläuche getempert 2 Automobilstahlrohre SAE J525, DOM gezeichnet über den Dorn-Schläuche getempert 3
