Automobil- Stahl- Rohre JIS-G 3445 Erw en 10305-3 STKM11 STKM12 Selbst-Seat-Kopflehne stützend
ContPerson : Richard SHEN
Telefonnummer : +86-13736164628
WhatsApp : +8613736164628
| Min Bestellmenge : | 8 Tonnen oder 5 Tonnen | Preis : | negotiable |
|---|---|---|---|
| Verpackung Informationen : | In den Bündeln | Lieferzeit : | 5-8 Wochentage |
| Zahlungsbedingungen : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Versorgungsmaterial-Fähigkeit : | 60000tons pro Jahr |
| Herkunftsort: | China | Markenname: | Torich |
|---|---|---|---|
| Zertifizierung: | IS09001 ISO14001 TS16949 | Modellnummer: | JIS G3472 |
|
Detailinformationen |
|||
| Material: | IST G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, S | Od: | 12-127mm |
|---|---|---|---|
| Länge: | 12m maximal | Anwendung: | Automobilstruktur-Stahlrohr |
| Markieren: | 17.3mm Kohlenstoffstahl-Rohre,Kohlenstoffstahl-Rohre JIS G3472 STAM390G,Automobil-Kohlenstoffstahl-Rohre |
||
Produkt-Beschreibung

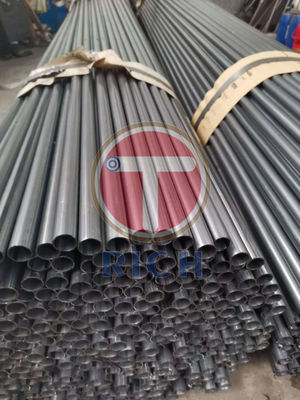

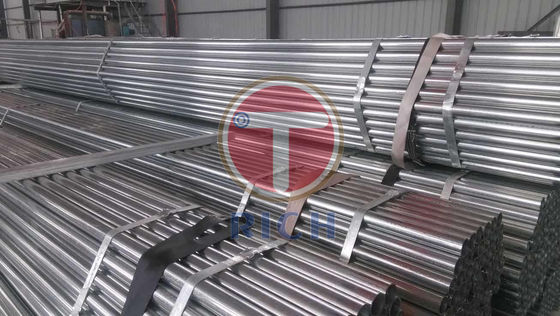

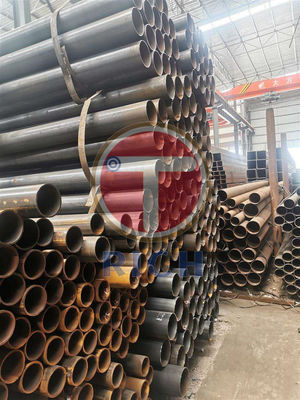

17,3 spezifiziert Grad STAM390G Millimeters 19,1 Millimeter JIS G3472 die ERW-Kohlenstoffstahlrohre, die für Automobile benutzt werden
| 機械構造用炭素鋼鋼管 JIS G3445 (STKM) JIS G3472 (STAM) |
機械、 自動車、 家具、 航空機, その他の機械部品用。 | ASTM A512 ASTM A513 ASTM A519 |
BS980 BS1717 BS1775 |
DIN2391 DIN2393 LÄRM 2394 |
JIS G3472, dieser japanische Industriestandard spezifiziert die Kohlenstoffstahlrohre des elektrischen Widerstands geschweißten (ERW), die für Automobile benutzt werden
Außendurchmesser: 15.0mm bis und including127.0mm
Wandstärke: 1.0mm bis einschliesslich 7.0mm
Anwendung: Strukturelle Zwecke des Automobils
Grad: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, Automobil-Struktur-Stahlrohr STAM 540H ERW
Automobilstrukturstahlrohr JIS G3472 ERW chemische Zusammensetzungs-Tabelle:
| Stahlsorte | Chemische Zusammensetzung % | ||||
| C | Si | Mangan | P | S | |
| STAM 290GA | 0,12 Maximum. | 0,35 Maximum. | 0,60 Maximum. | 0,035 Maximum. | 0,035 Maximum. |
| STAM 290GB | |||||
| STAM 340G | 0,20 Maximum. | 0,35 Maximum. | 0,60 Maximum. | 0,035 Maximum. | 0,035 Maximum. |
| STAM 390G | 0,25 Maximum. | 0,35 Maximum. | 0.30~0.90 | 0,035 Maximum. | 0,035 Maximum. |
| STAM 440G | 0,25 Maximum. | 0,35 Maximum. | 0.30~0.90 | 0,035 Maximum. | 0,035 Maximum. |
| STAM 440H | |||||
| STAM 470G | 0,25 Maximum. | 0,35 Maximum. | 0.30~0.90 | 0,035 Maximum. | 0,035 Maximum. |
| STAM 470H | |||||
| STAM 500G | 0,30 Maximum. | 0,35 Maximum. | 0.30~1.00 | 0,035 Maximum. | 0,035 Maximum. |
| STAM 500H | |||||
| STAM 540H | 0,30 Maximum. | 0,35 Maximum. | 0.30~1.00 | 0,035 Maximum. | 0,035 Maximum. |
Automobilstrukturstahlrohr JIS G3472 ERW mechanische Eigenschaften-Tabelle:
| Grad | Bezeichnung | Dehnfestigkeit kgf/? | Streckgrenze kgf/? |
Probekörper No.1 No.2 der Verlängerung (1)% Probekörper | Erweiternder Test (2) |
| Größe des erweiterten Glockenteils (D: Außendurchmesser des Rohrs) | |||||
| {N?} | {N?} | Längsrichtung | |||
| Grad G | STAM 290GA | 30 Min. | 18 Min. | 40 Min. | D 1,25 |
| {294} Min. | {177} Min. | ||||
| STAM 290GB | 30 Min. | 18 Min. | 35 Min. | D 1,20 | |
| {294} Min. | {177} Min. | ||||
| STAM 340G | 35 Min. | 20 Min. | 35 Min. | D 1,20 | |
| {343} Min. | {196} Min. | ||||
| STAM 390G | 40 Min. | 24 Min. | 30 Min. | D 1,20 | |
| {392} Min. | {235} Min. | ||||
| STAM 440G | 45 Min. | 31 Min. | 25 Min. | D 1,15 | |
| {441} Min. | {304} Min. | ||||
| STAM 470G | 48 Min. | 33 Min. | 22 Min. | D 1,15 | |
| {471} Min. | {324} Min. | ||||
| STAM 500G | 51 Min. | 36 Min. | 18 Min. | D 1,15 | |
| {500} Min. | {353} Min. | ||||
| Grad H | STAM 440H | 45 Min. | 36 Min. | 20 Min. | D 1,15 |
| {441} Min. | {353} Min. | ||||
| STAM 470H | 48 Min. | 42 Min. | 18 Min. | D 1,10 | |
| {471} Min. | {412} Min. | ||||
| STAM 500H | 51 Min. | 44 Min. | 16 Min. | D 1,10 | |
| {500} Min. | {431} Min. | ||||
| STAM 540H | 55 Min. | 49 Min. | 13 Min. | D 1,05 | |
| {539} Min. | {481} Min. |
Maß-Tabelle rohr JIS G3472 Stahl:
| Spezifiziert außerhalb Durchmessers. | Spezifizierte Wandstärke (Millimeter) | ||||||||||||||
| (Millimeter) | 1 | 1,2 | 1,6 | 2 | 2,3 | 2,6 | 2,8 | 2,9 | 3,2 | 3,4 | 3,5 | 4 | 4,5 | 5 | 6 |
| 15,9 | - | 0,435 | 0,564 | 0,686 | - | - | - | - | - | - | - | - | - | - | - |
| 17,3 | - | - | - | 0,755 | 0,851 | - | - | - | - | - | - | - | - | - | - |
| 19,1 | 0,446 | 0,53 | 0,69 | 0,843 | 0,953 | - | - | - | - | - | - | - | - | - | - |
| 22,2 | 0,523 | 0,621 | 0,813 | 0,996 | 1,13 | - | - | - | - | - | - | - | - | - | - |
| 25,4 | - | 0,716 | 0,939 | 1,15 | - | 1,5 | - | 1,61 | - | - | - | - | - | - | - |
| 28,6 | - | 0,811 | 1,07 | 1,31 | - | 1,67 | - | - | - | - | - | - | - | - | - |
| 31,8 | 0,76 | 0,906 | 1,19 | 1,47 | 1,67 | - | - | - | 2,26 | - | - | - | - | - | - |
| 34 | - | - | 1,28 | - | 1,8 | - | - | - | 2,43 | - | - | 2,97 | - | - | - |
| 35 | - | 1 | 1,32 | 1,63 | - | - | 2,22 | 2,32 | - | - | - | - | - | - | - |
| 38,1 | 0,915 | 1,09 | 1,44 | 1,78 | 2,03 | - | - | - | - | - | - | - | - | - | - |
| 42,7 | - | 1,23 | 1,62 | 2,01 | 2,29 | 2,57 | - | - | 3,12 | - | 3,38 | - | - | 4,65 | - |
| 45 | 1,08 | 1,3 | 1,71 | 2,12 | 2,42 | 2,71 | - | 3,01 | 3,3 | - | - | - | 4,49 | 4,93 | 5,77 |
| 47,6 | - | 1,37 | 1,81 | - | 2,57 | - | - | 3,2 | - | - | - | - | - | - | - |
| 48,6 | - | 1,4 | 1,85 | 2,3 | 2,63 | - | - | 3,27 | 3,58 | - | - | - | 4,89 | 5,38 | 6,3 |
| 50,8 | - | 1,47 | 1,94 | 2,41 | 2,75 | 3,08 | 3,31 | 3,43 | - | 3,97 | 4,08 | 4,63 | - | - | 6,63 |
| 54 | - | 1,56 | 2,07 | - | 2,93 | 3,29 | 3,54 | 3,65 | - | 4,24 | 4,36 | 4,95 | - | - | - |
| 57 | - | - | 2,19 | - | 3,1 | 3,48 | 3,74 | 3,87 | 4,25 | 4,49 | 4,62 | - | - | - | - |
| 60,5 | - | - | 2,32 | - | 3,3 | 3,71 | - | 4,12 | 4,52 | - | - | 5,59 | - | - | - |
| 63,5 | - | - | 2,44 | - | - | 3,9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2,5 | - | - | - | - | - | 4,88 | - | 5,31 | - | - | - | - |
| 68,9 | - | - | 2,66 | - | 3,78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2,7 | - | - | - | - | - | 5,27 | - | 5,74 | - | - | - | - |
| 75 | - | - | 2,9 | - | 4,12 | 4,63 | - | 5,16 | 5,67 | - | |||||
JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
