Elliptische Art flache schraubenartige gerippte 2mm Wärmetauscher-Rohre

Produkt-Beschreibung

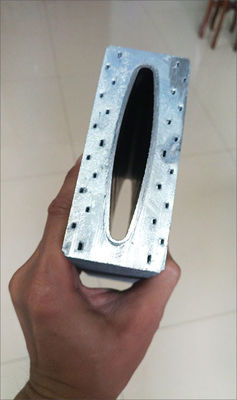

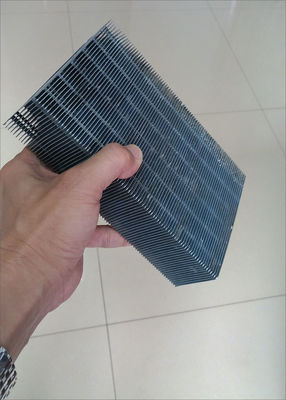

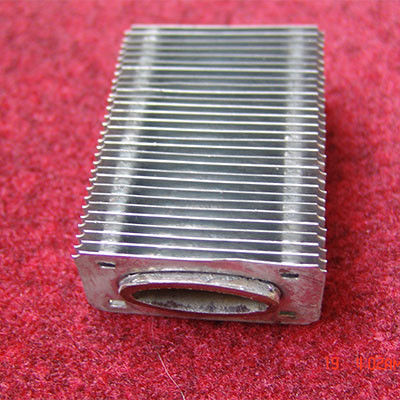

Rippenrohr-elliptische Art flacher Rohr-Wärmetauscher-schraubenartiges Rippenrohr
Das elliptische Rippenrohr [1] ist ein Wärmeaustauschelement, das aus einem elliptischen Rohr des Basisrohrs und äußeren Flossen besteht. Die allgemeinen sind elliptische rechteckige Rippenrohre, elliptische elliptische Rippenrohre, elliptische runde Rippenrohre, gewundene elliptische flache Rohre, elliptische H-förmige Rippenrohre und so weiter. Ovale Rippenrohre erhalten die Aufmerksamkeit wegen ihrer überlegenen Leistung, Rippenrohre zu runden. Zur Zeit sind elliptische Rippenrohre auf den industriellen Gebieten wie Äthylen- und Ölraffinieren weitverbreitet gewesen. Das elliptische Rippenrohr wird als Hochleistungsfähigkeits-Wärmeaustauschelement in der Wärmeaustauschausrüstung benutzt. Der kleine Strömungswiderstand außerhalb des Rohrs und die hohe Wärmeaustausch-Leistungsfähigkeit macht den Wärmeaustausch-Ausrüstungsvertrag, leicht, leistungsfähig und miniaturisiert. Obgleich viele Ergebnisse in ihrer Forschung erzielt worden sind, gibt es noch viel durchgeführt zu werden Forschungsarbeit.

Rohr-Länge: Durch Kunden

Rohr-Querschnitt-Maß: 36 x 14 (Millimeter X Millimeter)

Rohr-Wandstärke: 2 Millimeter

Flossen-Rohr-Querschnitt-Maß: 55 x 26 (Millimeter X Millimeter)

Flossen-Basis-Stärke: 0,3 Millimeter

Flossen-Neigung: 2,4 Millimeter (416 Fin/m)

Rohrmaterial: 10 # (China-Rohr)

Flossen-Material: SPCC

Eigenschaft:

(1) verglichen mit Rundrohrrippenrohren, elliptische Rippenrohre sind einfacher, kompakten Plan, den zu erzielen das Gesamtvolumen des gesamten Wärmetauschers verringert, dadurch er verringert er den Abdruck.
(2) wegen der Formeigenschaften des elliptischen Rippenrohrs, ist der Luftseitenwiderstand klein, und der Wärmeübertragungskoeffizient zwischen den Flüssigkeiten wird erhöht; der thermische Widerstand im Rohr ist verhältnismäßig klein, das die Wärmeübertragung der Flüssigkeit im Rohr erhöht.
(3) ist der Wärmeübertragungsbereich eines elliptischen Rippenrohrs größer als der eines runden Rohrs mit der gleichen Querschnittsfläche. Dieses ist, weil die Wärmeübertragungsperipherie des elliptischen Rohrs unter der gleichen Querschnittsfläche verhältnismäßig lang ist.
(4) ist das allgemein verwendetste elliptische Flossenrohr rechteckige Stahllamelle, die hochfestes hat, und das niedrige Rohr ist nicht für das Einfrieren und das Knacken im Winter passend und hat eine lange Nutzungsdauer.
(5) da das elliptische Rippenrohr kompakter vereinbart werden kann, hat die erste Reihe von Rohren eine größere Auswirkung auf die hintere Reihe. Der Flossenabstand der hinteren Reihe der Rohre kann erhöht werden, um den Strömungswiderstand außerhalb des Rohrs zu verringern, aber die Anzahl von Rohrreihen sollte nicht zu groß sein.
