Haarnadel-Wärmetauscher Aisi Browns Fintube bettete Stärke des Flossen-Rohr-1mm ein

Produkt-Beschreibung

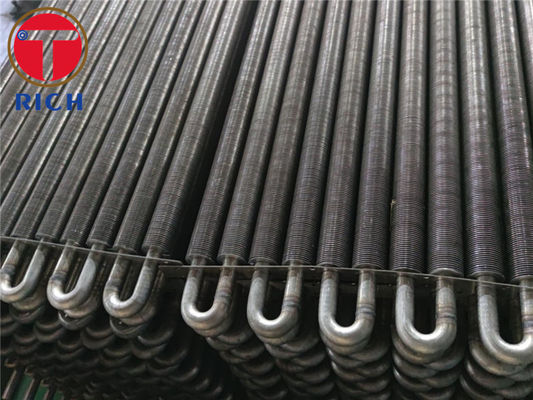

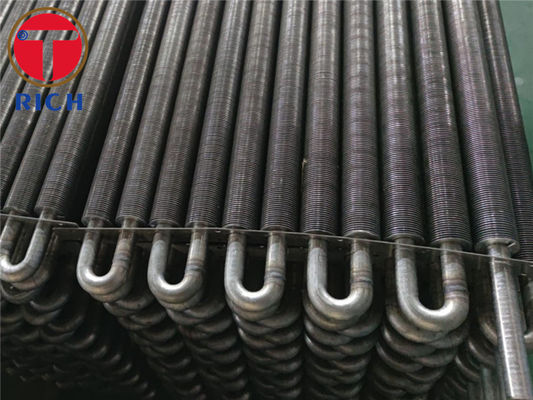

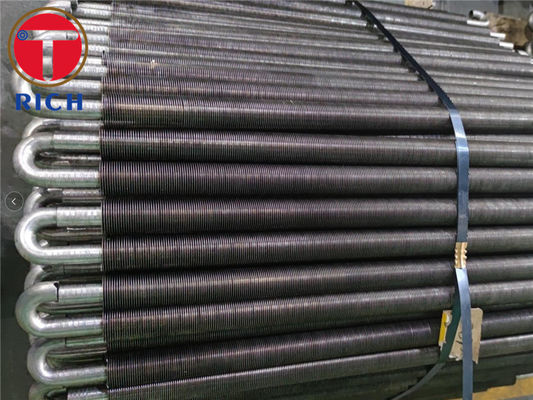

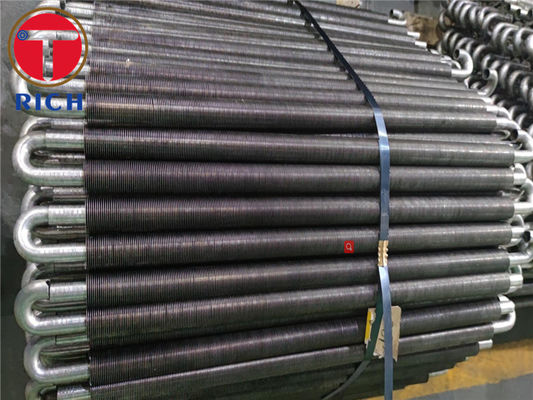

Haarnadel-Wärmetauscher Brown Fintube Browns Fintube bettete Rippenrohr ein

Eingebettete Rippenrohrfertigungsstraßeausrüstung wird erfolgreich nach vielen Jahren hergestellt

von erfahren Sie und Praxis und hat mehrmals hintereinander den Markt eingetragen. Die Ausrüstung wird verbessert

mit Bezug auf die neue Technologie der britischen eingebetteten Rippenrohrausrüstung. Plc-Steuerung

Modus wird entsprechend Anforderungen der inländischen Produktion, einfache Operation entwickelt - verarbeitend -

komplette Unterstützungsanlagen und die Produkte, die produziert werden, können mit moderner Ausrüstung vergleichbar sein

Eingelegtes geripptes Rohr der Spirale ist, eine gewundene Nut mit einer bestimmten Breite und einer Tiefe auf dem Stahlrohr vor zu verarbeiten,

und legen Sie dann den Stahlstreifen auf dem Stahlrohr auf der Drehbank ein. Im wickelnden Prozess wegen einer bestimmten Vorspannung,

der Stahlstreifen wird fest in der gewundenen Nut gebunden, um ein bestimmtes Kontaktgebiet zwischen dem Stahl sicherzustellen

Streifen und das Stahlrohr. Zwecks den Stahlstreifen am springback und an herunterfallen verhindern, beide Enden des Stahls

Streifen wird auf dem Stahlrohr geschweißt. Zwecks Einlegearbeit erleichtern, gibt es einen bestimmten Seitenabstand zwischen

Stahlstreifen und die gewundene Nut. Wenn die Seitenfreigabe zu klein ist, Störung zu bilden, ist der Mosaikprozeß schwierig

zu glatt fortfahren. Darüber hinaus hat der gedrehte Stahlstreifen immer einen bestimmten Rückstoß, der den Stahlstreifen macht

und die Grundfläche der gewundenen Nut kann nicht gut angeschlossen werden.

Produkt, das Anforderungen für eingebettete gewundene Ausrüstung verarbeitet des Rippenrohrs (eingebettet)

1 Mosaiktiefe und -stabilität

1,1 ziehen Krafttest hinab: mehr als 8kg oder das Aluminiumstreifenzerreißen

Tiefe mit 1,2 Einlegearbeiten: 0,35 | 0,5, entsprechend der Wandstärke des Ofenrohrs

Stabilität mit 1,3 Einlegearbeiten: die herausziehbare Kraftprobe des ersten Stückes in jeder Verschiebung erfüllt die Bedingungen von 1,1

1,4 das eingebettete Rohr werden vom Edelstahl und vom Kohlenstoffstahl gemacht, und die Wandstärke des Rohres wird es tun

nicht seien Sie kleiner als 2mm

Durchmesser 1,5 des eingebetteten Rohres DN20 | 38 (Anglo-Amerikaner-Standard entsprechend 1,5 Anforderungen)

nach der Einbettung 1,6 dort ist kein Sprung oder Sprung auf der Oberfläche des Rohres

1,7 die Höhe des eingelegten Stückes werden entsprechend dem Rohrdurchmesser - im Allgemeinen Hälfte Rohrdurchmesser berechnet,

aber nicht in hohem Grade als 57 Millimeter

Maßgenauigkeit mit 2 Produkten

2,1 die Gesamtlänge des Flügelsegments ist - 5mm | + ist 5mm und die Segmentbewegungsgenauigkeit - 0.3mm | + 0.4mm

Abstand mit 2,2 Scheiben + 0.21mm oder mehr

perpendicularity 2,3 von Flossen und von Stahlrohren - 1 Grad zu + 1 Grad

2,4 die Einlegearbeitflachheit ist -0.1mm | + 0.1mm, außer dem Höhenunterschied verursacht durch die Dickentoleranz der Flosse selbst

Höhenunterschied mit 2,5 Einlegearbeiten - 0.1mm | + 0.1mm, ausgenommen den Höhenunterschied verursacht durch die Maßtoleranz der Flosse selbst

2,6 unter den Zuständen des gleichen Stahlrohrmaterials, der gleichen Neigung und Zahl von Flossen, die Länge von verschiedenen Rippenrohren

nach der Einlegung ändert die selben

Geschwindigkeit mit 3 Mosaiken

Der Außendurchmesser des niedrigen Rohres ist 20 | 50 entsprechend dem Rohrdurchmesser- und -blattabstand
