Hochpräzise kalt gezogene DOM-Schweißröhre mit guten mechanischen Eigenschaften und kontrollierter OD/ID-Genauigkeit
Grundlegende Eigenschaften
Herkunftsort:
China
Markenbezeichnung:
Torich
Zertifizierung:
ISO 9001 ISO14001 TS16949
Modellnummer:
DOM
Immobilienhandel
Mindestbestellmenge:
5 Tonnen
Preis:
800-1200USD/ton
Zahlungsbedingungen:
L/C,T/T,D/A,D/P,T/T,Western Union,MoneyGram
Versorgungsfähigkeit:
60000tons pro Jahr
Produktübersicht
Hochpräzise kaltgezogene DOM-geschweißte Rohre mit guten mechanischen Eigenschaften Hochpräzise kaltgezogene DOM-geschweißte Rohre sind mechanische Rohre aus ERW-Kohlenstoffstahl, die durch Kaltziehen über einen Dorn verarbeitet werden, um die Außen-/Innenraumgenauigkeit, die Gleichmäßigkeit der ...
Produktdetails
Hervorheben:
Gezeichnet über Dorn-Stahl-Rohr
,Dom-Metallschläuche
Material:
Unlegierter Stahl mit niedrigem und mittlerem Kohlenstoffgehalt für die ERW- und kaltgezogene DOM-Ro
Standards:
ASTM A513/A513M Typ 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 nach Ver
Grades:
EN E155, E195, E235, E275, E355; ASTM/SAE-Kohlenstoffstahlsorten auf Bestellung
Outside Diameter:
5,0–200 mm; Der nach EN 10305-2 zertifizierte Präzisionsbereich gilt normalerweise bis D ≤ 150 mm
Wall Thickness:
0,5–20 mm; Der von EN bevorzugte Präzisionstisch deckt normalerweise 0,5–10 mm ab, mit schwereren Wä
Length:
1–12 m, feste Länge oder beliebige Länge; Zuschnittservice verfügbar
Tolerance Range:
Typische Außendurchmessertoleranz: ±0,08 bis ±0,80 mm je nach Durchmesser; Wandtoleranz: ±7,5 % oder
Heat Treatment:
+C kaltgezogen/hart, +LC weich kaltgezogen, +SR spannungsarm geglüht, +A geglüht, +N normalisiert; D
Beschreibung des Produkts
Hochpräzise kaltgezogene DOM-geschweißte Rohre mit guten mechanischen Eigenschaften
Hochpräzise kaltgezogene DOM-geschweißte Rohre sind mechanische Rohre aus ERW-Kohlenstoffstahl, die durch Kaltziehen über einen Dorn verarbeitet werden, um die Außen-/Innenraumgenauigkeit, die Gleichmäßigkeit der Wandung, die Konzentrizität, die Oberflächenbeschaffenheit und die mechanische Stabilität zu verbessern. Sie eignen sich, wenn gewöhnliche ERW-Rohre für die Bearbeitung, das Einpressen, die Lagerunterstützung oder das kontrollierte Montagespiel nicht präzise genug sind. Für den internationalen Einkauf wird ASTM A513/A513M Typ 5 für mechanische DOM-Rohre oder EN 10305-2 für geschweißte kaltgezogene Präzisionsrohre empfohlen.
Spezifikationen
| Artikel | Standardlieferbeschreibung |
|---|---|
| Material | Unlegierter Stahl mit niedrigem und mittlerem Kohlenstoffgehalt für die ERW- und kaltgezogene DOM-Rohrproduktion |
| Standards | ASTM A513/A513M Typ 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 nach Vereinbarung |
| Noten | EN E155, E195, E235, E275, E355; ASTM/SAE-Kohlenstoffstahlsorten auf Bestellung |
| Außendurchmesser | 5,0-200 mm; Der nach EN 10305-2 zertifizierte Präzisionsbereich gilt normalerweise bis D ≤ 150 mm |
| Wandstärke | 0,5-20 mm; Der bevorzugte EN-Präzisionstisch deckt normalerweise 0,5–10 mm ab, mit schwereren Wänden nach Vereinbarung |
| Länge | 1–12 m, feste Länge oder zufällige Länge; Zuschnittservice verfügbar |
| Toleranzbereich | Typische Außendurchmessertoleranz: ±0,08 bis ±0,80 mm je nach Durchmesser; Wandtoleranz: ±7,5 % oder ±0,10 mm, je nachdem, welcher Wert größer ist; reduzierte Toleranz nach Vereinbarung |
| Geradlinigkeit | Für D > 15 mm und L > 1000 mm: max. 0,0015L für ReH ≤ 500 MPa; max. 0,002 l für ReH > 500 MPa; nicht mehr als 3 mm pro 1 m, sofern keine strengere Geradheit angegeben ist |
| Oberflächenzustand | Glatter Außen- und Innendurchmesser, glänzende oder geölte Oberfläche; EN 10305-2 Referenzrauheit Ra ≤ 4 µm; verbesserte Rauheit nach Vereinbarung möglich |
| Wärmebehandlung | +C kaltgezogen/hart, +LC weich kaltgezogen, +SR spannungsarm geglüht, +A geglüht, +N normalisiert; Die Lieferbedingungen müssen in der Bestellung angegeben werden |
Hauptmerkmale
- Kontrollierter Außendurchmesser, Innendurchmesser und Wandgleichmäßigkeit
Die Durchmessertoleranz kann von ±0,08 mm bei kleineren Präzisionsgrößen bis zu ±0,80 mm bei größeren EN-Vorzugsgrößen kontrolliert werden. Die Wandstärkentoleranz beträgt normalerweise ±7,5 % oder ±0,10 mm, je nachdem, welcher Wert größer ist. Wenn sowohl Außen- als auch Innendurchmesser angegeben sind, kann eine Exzentrizitätskontrolle angewendet werden, um die Konzentrizität zu verbessern. - Stabile Geradheit für Bearbeitung und Montage
Bei Rohren mit einem Außendurchmesser von mehr als 15 mm und einer Länge von mehr als 1000 mm kann die Geradheit auf 0,0015 L für eine Streckgrenze von bis zu 500 MPa kontrolliert werden, mit einer maximalen Abweichung von 3 mm über jede Länge von 1 m, sofern keine strengere Geradheit vereinbart wird. - Definierte Oberflächenrauheit
Die Außen- und Innenflächen sind nach dem Kaltziehen glatt und weisen eine Referenzrauheit gemäß EN 10305-2 von Ra ≤ 4 µm auf. Niedrigere Rauheitswerte können angegeben werden, wenn das Rohr für Gleit-, Teleskop-, Dichtungs- oder Passgenauigkeitskomponenten verwendet wird. - Wählbare mechanische Festigkeitsstufe
Im normalisierten Zustand decken die EN 10305-2-Typen Zugfestigkeiten von 270–410 MPa für E155 bis zu 490–630 MPa für E355 ab. Im entspannten Zustand kann E355 einen minimalen Rm-Wert von 590 MPa, einen ReH-Wert von 435 MPa und eine Dehnung von 10 % erreichen. - Überprüfung der Schweißnahtqualität
Für den kritischen Einsatz kann eine zerstörungsfreie Prüfung auf Längsfehler oder Dichtheit spezifiziert werden. Je nach gewähltem Standard und Akzeptanzniveau können Wirbelstrom-, Streufluss- oder Ultraschallverfahren eingesetzt werden. - Praktische Abschlussvorbereitung
Die Rohre werden mit quadratisch geschnittenen Enden ohne schädliche Grate geliefert. Für automatisierte Montage- oder Bearbeitungslinien können Entgraten, Anfasen oder spezielle Endbearbeitungen spezifiziert werden.
Unsere Vorteile
| Professionelles Anliegen | Wie wir es angehen |
|---|---|
| Behält das Rohr nach der Bearbeitung oder dem Einpressen seine Innendurchmessergenauigkeit bei? | Wir empfehlen, nur für passgenaue Teile Außendurchmesser + Innendurchmesser anstelle von Außendurchmesser + Wand anzugeben. Exzentrizität, Ovalität und Wandabweichungen können während der Produktion überprüft werden und reduzierte Toleranzen können vor der Massenproduktion vereinbart werden. |
| Übersteht die Schweißnaht Ausdehnung, Biegung oder mechanische Belastung? | Für kritische Komponenten können wir eine Qualitätskontrolle des Schweißbereichs durch NDT, Abflachung, Driftexpansion oder kundenspezifische Validierungstests durchführen. Der Lieferzustand sollte danach ausgewählt werden, ob das Rohr eine Umformung, Bearbeitung oder eine höhere Festigkeit erfordert. |
| Entspricht das gelieferte Material der Zeichnung und dem Zertifikat? | Rohre können nach Standard, Qualität, Abmessung, Wärmebehandlung und Prüfdokumenttyp bestellt werden. Zur Rückverfolgbarkeit können Prüfzertifikate die chemische Zusammensetzung, Zugergebnisse, Maßaufzeichnungen, den Oberflächenzustand und die Chargenidentifikation enthalten. |
Anwendbare Standards
| Standardsystem | Relevanter Standard | Zusammenfassung des Umfangs |
|---|---|---|
| ASTM | ASTM A513/A513M Typ 5 | Elektrisch widerstandsgeschweißte mechanische Rohre aus Kohlenstoff und legiertem Stahl; Typ 5 bezieht sich auf über den Dorn gezogene Rohre |
| SAE | SAE J525 | Geschweißte und kaltgezogene Rohre aus kohlenstoffarmem Stahl für Druckleitungen, die gebogen, aufgeweitet, geformt und gelötet werden müssen |
| DE | EN 10305-2 | Geschweißte kaltgezogene Präzisionsstahlrohre, typischerweise für den Automobil-, Möbel- und allgemeinen Maschinenbau |
| GOST | GOST 10707 | Kaltverformte, elektrisch geschweißte Stahlrohre aus unlegiertem Kohlenstoffstahl |
| JIS | JIS G 3445 | Kohlenstoffstahlrohre für Maschinenstruktur |
| GB | GB/T 24187 | Kaltgezogene, einfach geschweißte Präzisionsstahlrohre |
| GB | GB/T 13793 | Längsgerichtet elektrisch widerstandsgeschweißte Stahlrohre |
Anwendungsbereich
Zylinderrohr für Kfz-Stoßdämpfer– Wird dort eingesetzt, wo das Rohr einen kontrollierten Innendurchmesser, eine stabile Geradheit, einen guten Oberflächenzustand und eine vorhersehbare mechanische Leistung für Kolbenbewegung und Montagezuverlässigkeit bieten muss.
Chemische Zusammensetzung
| Grad | Stahl Nr. | C max | Si Max | Mn Max | P Max | S max | Al Gesamtmin |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0,11 | 0,35 | 0,70 | 0,025 | 0,025 | 0,015 |
| E195 | 1.0034 | 0,15 | 0,35 | 0,70 | 0,025 | 0,025 | 0,015 |
| E235 | 1.0308 | 0,17 | 0,35 | 1,20 | 0,025 | 0,025 | 0,015 |
| E275 | 1,0225 | 0,21 | 0,35 | 1,40 | 0,025 | 0,025 | 0,015 |
| E355 | 1.0580 | 0,22 | 0,55 | 1,60 | 0,025 | 0,025 | 0,020 |
Mechanische Eigenschaften
| Grad | Stahl Nr. | +SR Rm Min MPa | +SR ReH Min MPa | +SR A Min % | +N Rm MPa | +N ReH Min MPa | +NA Min % |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 510 | 375 | 12 | 410-550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490-630 | 355 | 22 |

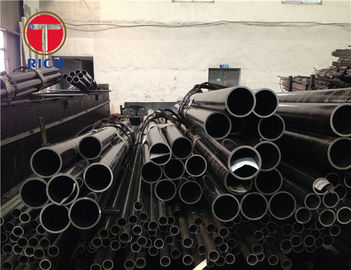

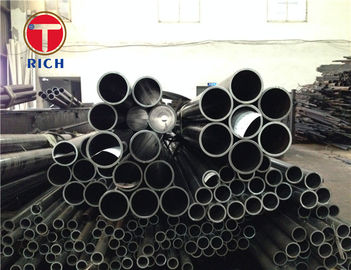

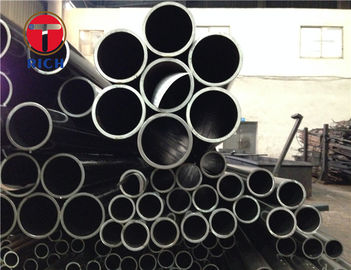

Produktbild
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Hersteller, kann auch handeln.
F: Wie lang ist Ihre Lieferzeit?
A: Im Allgemeinen dauert es 10–15 Tage, wenn die Ware auf Lager ist, oder 30–40 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, müssen aber die Frachtkosten tragen.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung ≤ 2000 USD, 100 % im Voraus. Zahlung ≥ 2000 USD, 30 % T/T im Voraus, Restbetrag vor Versand. Wenn Sie weitere Fragen haben, können Sie sich gerne an mich wenden.
