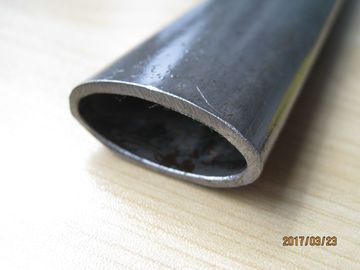

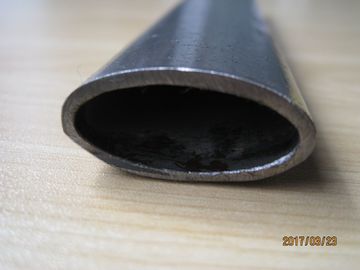

ASTM A53 Grad B ST52 nahtloses Stahlrohr und ovales Stahlrohr mit 10-420 mm Hauptaußenmaß

ASTM A53 und DIN 1629 ST35-ST52 nahtlose ovale Stahlrohre sind hohle Prozesse aus Kohlenstoffstahl, die durch nahtlose Rohrherstellung, gefolgt von kontrollierter Kaltziehung, Kaltwalzen,oder PräzisionsprofilbildungSie eignen sich für Bauteile, die eine geringere Profilhöhe, eine höhere Richtungssteifigkeit, glatte Oberflächen und eine effizientere Nutzung des Installationsraums als herkömmliche runde Rohre erfordern.

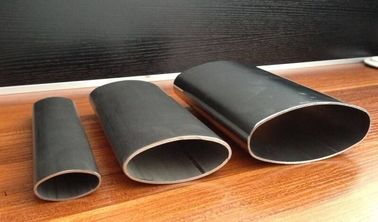

Ovale, elliptische und flachseitige ovale Profile können nach Zeichnungen hergestellt werden.Geradeheit, und die Symmetrie des Querschnitts sollte im Bestellbeschluss gesondert angegeben werden.

Die Haupt- und Nebenachse, die Wanddicke, der Profilradius und die Schnitt-Symmetrie werden unabhängig voneinander geprüft, was zuverlässiger ist, als eine ovale Röhre nur nach einem entsprechenden Außendurchmesser zu beschreiben.

Bei Präzisionsbaugruppen sollte die empfohlene Kaufzeichnung folgende Angaben enthalten: Größere Außenabmessung × geringere Außenabmessung × Wanddicke × Länge.Die Zeichnung sollte auch die zulässige Abweichung der Hauptachse definieren., Abweichung der kleinen Achse, Drehung, Geradheit und Winkel- oder Übergangsradius.

Ein ovaler Rohr hat verschiedene Sekundenmomente der Fläche um seine Haupt- und Nebenachsen.Dies ermöglicht es den Konstrukteuren, das Rohr so auszurichten, dass eine größere Steifigkeit in der Hauptbelastungsrichtung erzielt wird, ohne die Gesamtprofilhöhe zu erhöhen.

Die endgültige Steifigkeit hängt von der Gesamtschnittgeometrie ab und sollte anhand der genehmigten Zeichnung überprüft und nicht anhand eines nominalen Rundrohrdurchmesser geschätzt werden.

Durch Kaltziehung oder kontrolliertes Profilformen kann eine einheitliche Außenfläche hergestellt werden, die für das Lacken, Pulverbeschichten, Plattieren, Schweißen und anschließende Bearbeitung geeignet ist.Die Oberflächenrauheit und die zulässigen Längsmarkierungen sind vor der Herstellung zu vereinbaren, wenn das Rohr als freiliegendes Bauteil verwendet wird..

Profilwerkzeuge, Reduktionsverhältnis, Schmierung und Wärmebehandlungssequenz werden kontrolliert, um die übermäßige Wandverdünnung an den Enden der Hauptachse zu reduzieren.Die Wandstärke sollte an mehreren Stellen um den Querschnitt gemessen werden, anstatt nur an einem Punkt..

Die Wärmebehandlung kann nach dem erforderlichen Gleichgewicht zwischen Festigkeit, Dehnbarkeit, Härte, Schweißbarkeit und Formleistung ausgewählt werden.Normalisierte ST35 oder ST45 werden in der Regel für Bauteile ausgewählt, die eine gute Form- und Schweißtechnik erfordern, während ST52 ausgewählt wird, wenn eine höhere Strukturfestigkeit erforderlich ist.

Für eine nichtrunde Röhre geben die professionellen Käufer häufig nur einen "Außendurchmesser" an, der für ein ovales Profil nicht ausreicht.

Jedes benutzerdefinierte Profil kann mit Hilfe einer genehmigten Zeichnung gesteuert werden, auf der Folgendes angegeben ist:

Diese Prüfmethode verringert die Störungen bei der Montage und die inkonsistente Passform zwischen den Produktionschargen.

ASTM A53 spezifiziert geschweißtes und nahtloses schwarzes oder verzinktes Stahlrohr und basiert hauptsächlich auf runden Rohrdimensionen.Keine der beiden Normen definiert alle Maßanforderungen für einen kaltgeformten ovalen Abschnitt..

Aus diesem Grund können Bestellungen durch zwei koordinierte Anforderungen verwaltet werden: Material- und mechanische Eigenschaften gemäß der ausgewählten Materialnorm und endgültige ovale Geometrie, Toleranzen,Geradeheit, Drehung, Oberflächenzustand und Länge gemäß der genehmigten Zeichnung oder der vereinbarten Präzisionsrohrnorm.

Dies verhindert eine falsche Behauptung, dass ein zeichenspezifischer ovaler Abschnitt automatisch jede Maßbestimmung eines Rundrohrstandards erfüllt.

Die Prüfung kann je nach beabsichtigtem Herstellungsprozess und Betriebszustand ausgewählt werden.

• Bei geschweißten Baugruppen werden die chemische Zusammensetzung, die Zugfähigkeit, die Schweißfähigkeit und die Oberflächenreinheit im Vordergrund gestellt
• Bei gebogenen Teilen werden Dehnung, Härte, Wandverdünnung und Schnittverzerrung geprüft
• Für sicherheitsrelevante Bauteile können Zugprüfungen, Abflachungsprüfungen, Ultraschall- oder Wirbelstromprüfungen, Abmessungsberichte und nachvollziehbare Wärmemengen bereitgestellt werden

Dieser Inspektionsplan vermeidet unnötige Prüfungen und stellt gleichzeitig sicher, dass die kritischen Eigenschaften des fertigen Bauteils überprüft werden.

Die ovale Sektion bietet eine bequeme Grifffläche, reduziert die Auswirkung von der Kabinenstruktur,und erhöhte Biegewiderstandsfähigkeit, wenn die Hauptachse in die Hauptlastrichtung ausgerichtet ist.

Für dieses Erzeugnis sollte die Kaufzeichnung das Rohrprofil, den Biegeradius, die Geradenlänge zwischen den Biegen, die zulässige Abflachung nach dem Biegen, die Position der Schweißverbindung, das Beschichtungssystem,und die Abmessungen des EndgerätsDas Rohr sollte auch auf Risse und übermäßige Wandverdünnung nach dem Biegen getestet werden.
