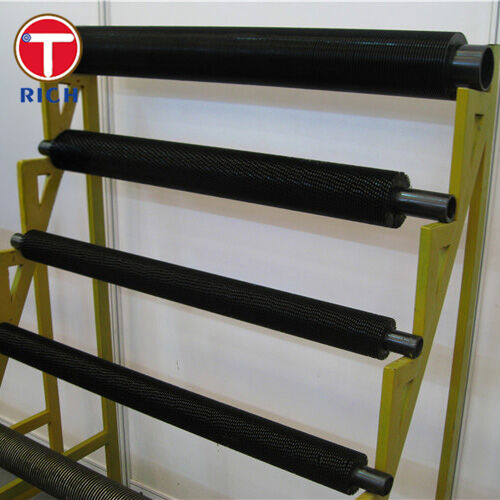

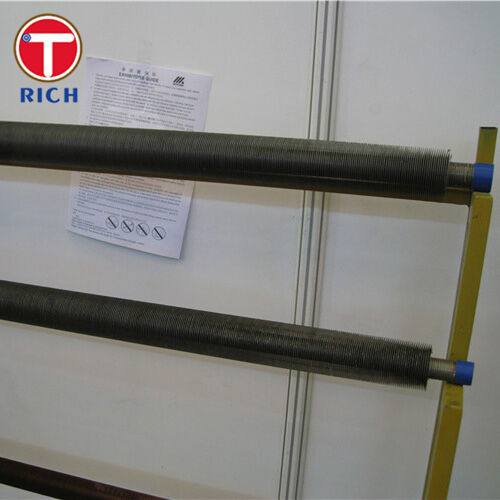

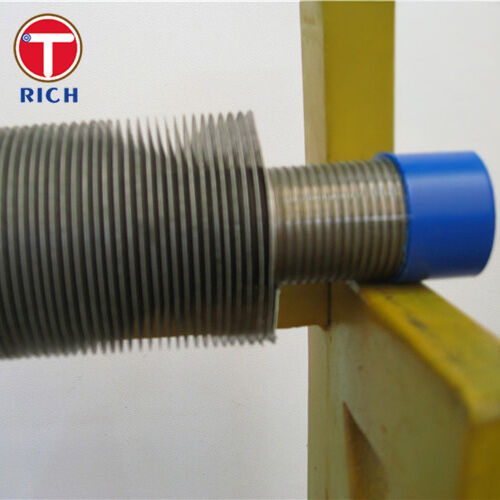

Aluminium-G-Rippenrohre mit mechanischer Rippenverriegelung für breite thermische Auslegung und breite Grundrohrkompatibilität

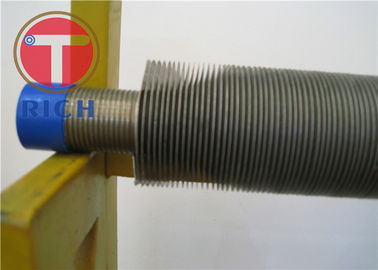

Aluminium G-Typ Rippenrohre sind mechanisch eingepresste Rippenrohre, die für einen effizienten Wärmeübergang auf der Luftseite in industriellen Wärmetauschern entwickelt wurden. Der Aluminium-Rippenstreifen wird in eine maschinell gefertigte spiralförmige Nut auf dem Grundrohr gewickelt und dann mechanisch verriegelt, was eine stärkere Rippenhaftung und einen stabileren thermischen Kontakt als bei einfachen gewickelten Rippenkonstruktionen ermöglicht. Diese Struktur wird häufig in Luftkühlern, Economizern, Kondensatoren und anderen Wärmeübertragungsgeräten eingesetzt, bei denen Langlebigkeit, kontrollierter Luftwiderstand und zuverlässiger Langzeitbetrieb erforderlich sind. G-Typ Rippenrohre werden üblicherweise mit Grundrohren aus Kohlenstoffstahl, legiertem Stahl, Edelstahl oder Aluminium hergestellt, während das Rippenmaterial typischerweise Aluminium ist.

• Mechanische Rippenverriegelung
  Die Aluminiumrippe ist in eine maschinell gefertigte Nut eingepresst und mechanisch am Grundrohr befestigt, was die Stabilität der Rippen während des Betriebs und bei thermischen Zyklen verbessert.
• Großer Geometriebereich für die thermische Auslegung
  Der Außendurchmesser des Grundrohrs reicht von 12 mm bis 219 mm, die Wandstärke von 1,2 mm bis 6,0 mm, die Rippenhöhe von 8 mm bis 30 mm, die Rippendicke von 0,8 mm bis 3,0 mm und der Rippenabstand von 2,0 mm bis 20 mm, was eine präzise Anpassung an die Wärmeübertragungsleistung und die Luftdruckabfallziele ermöglicht.
• Breite Grundrohrkompatibilität
  Das Produkt kann auf Grundrohren aus Kohlenstoffstahl, legiertem Stahl, Edelstahl oder Aluminium gefertigt werden, wodurch ein Rippenkonzept für HLK-, petrochemische, Energieversorgungs- und allgemeine Prozesswärmetauscheranwendungen dienen kann.

• Bedenken: Ist die Grundrohrgüte wirklich für den Wärmetauschereinsatz geeignet oder handelt es sich nur um ein allgemeines Rohr?
  Wir passen das Grundrohr an die Betriebsbedingungen an. Für Wärmetauscher- und Kondensatoranwendungen ist ASTM A179 speziell für nahtlose, kaltgezogene niedriglegierte Stahlrohre für Wärmetauscher und Kondensatoren bestimmt, während ASTM A192 und ASTM A210 für Kessel- und Überhitzeranwendungen bestimmt sind. Edelstahloptionen wie ASTM A213 TP304 werden verwendet, wenn Korrosionsbeständigkeit und höhere Betriebssicherheit erforderlich sind.
• Bedenken: Werden die Beschaffungsunterlagen die Spezifikation des Grundrohrs klar von der Spezifikation des Rippenmaterials trennen?
  Ja. Wir definieren das Produkt durch zwei Materialsysteme: den Grundrohrstandard und die Güte und das Aluminium-Rippenmaterial. Dies ist wichtig, da die Druckabschnittsleistung vom Grundrohrstandard und die externe Wärmeübertragungsfläche vom Rippenband herrührt. Diese Unterscheidung vereinfacht die Überprüfung von MTCs und die technische Genehmigung.
• Bedenken: Kann das Rippenrohr anhand der tatsächlichen Betriebsbedingungen und nicht anhand einer generischen Kataloggröße ausgewählt werden?
  Ja. Die verfügbaren Bereiche für Außendurchmesser, Wandstärke, Rippenhöhe, Rippendicke und Rippenabstand ermöglichen eine Konfiguration entsprechend der thermischen Leistung, des zulässigen Druckabfalls, des Reinigungsintervalls und der strukturellen Handhabungsanforderungen. Dies ist besonders wichtig für industrielle Luftkühler und Economizer, bei denen die Geometrie einen direkten Einfluss auf die Leistung des Wärmetauschers hat.

• ASTM: ASTM A179 für Wärmetauscher- und Kondensatorrohre; ASTM A192 für Hochdruckkesselrohre; ASTM A210/SA210 für nahtlose mittelkohlenstoffhaltige Kessel- und Überhitzerrohre; ASTM A106/A53 für Kohlenstoffstahlrohre; ASTM A213 für nahtlose ferritische und austenitische legierte Stahlrohre für Wärmetauscher.
• EN: EN-Standards können nach Vereinbarung für gleichwertige Rohrwerkstoffe und Aluminium-Rippenband geliefert werden.
• GOST: GOST-Äquivalente können für projektbasierte Exportbeschaffungen geliefert werden.
• JIS: JIS-Äquivalente können geliefert werden, wenn eine japanische Materialroute erforderlich ist.
• GB: GB-Äquivalente können für nationale oder duale Projektstandards abgeglichen werden.

Spezifisches Produkt: Rippenrohrbündel für luftgekühlte Schmierölkühler.
