Rohr aus rostfreiem Stahl mit OD 6-127 mm, WT 0,5-12 mm und ISO9001-Zulassung für den Wärmetauscherdienst
Grundlegende Eigenschaften
Herkunftsort:
Zhejiang, China (Festland)
Markenbezeichnung:
TORICH
Zertifizierung:
ISO9001
Modellnummer:
ASTM A213
Immobilienhandel
Mindestbestellmenge:
1Tonne
Preis:
800-1000 USD/Ton
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:
60000 Tonne/Tonnen pro Jahr
Produktübersicht
Nahtloses Edelstahlrohr für Kessel, Außendurchmesser 6–127 mm, WT 0,5–12 mm, ISO9001-Zulassung Nahtlose Kesselrohre aus rostfreiem Stahl mit einem Außendurchmesser von 6–127 mm und einem Innendurchmesser von 0,5–12 mm werden für drucktragende Wärmeübertragungsanwendungen geliefert, insbesondere für ...
Produktdetails
Hervorheben:
rostfreier Röhrenstahl
,Edelstahlrohr des großen Durchmessers
Material:
Nahtloses austenitisches Edelstahlrohr für Kessel- und Wärmetauscherbetrieb
Main Standard:
ASTM A213 / ASME SA213; optional EN 10216-5, JIS G3463, GB/T 13296, GOST 9940 / GOST 9941
Grades:
TP304, TP304H, TP316, TP316L, TP321; andere Qualitäten auf Bestellung erhältlich
Outside Diameter:
6–127 mm
Wall Thickness:
0,5–12 mm
Length:
1–12 m, feste Länge oder beliebige Länge; individuelle Schnittlänge verfügbar
Tolerance Range:
Kaltbearbeiteter Außendurchmesser: D < 25 mm ±0,10 mm; 25 ≤ D ≤ 40 mm ±0,15 mm; 40 < D < 50
Heat Treatment:
Austenitische Sorten werden lösungsgeglüht geliefert; typische Mindestlösungstemperatur 1040 °C, gef
Beschreibung des Produkts
Nahtloses Edelstahlrohr für Kessel, Außendurchmesser 6–127 mm, WT 0,5–12 mm, ISO9001-Zulassung
Nahtlose Kesselrohre aus rostfreiem Stahl mit einem Außendurchmesser von 6–127 mm und einem Innendurchmesser von 0,5–12 mm werden für drucktragende Wärmeübertragungsanwendungen geliefert, insbesondere für Kessel-, Überhitzer-, Kondensator- und Wärmetauscherrohrbündel. Die Produktpalette entspricht dem typischen ASTM A213-Bereich, der nahtlose ferritische und austenitische Kessel-, Überhitzer- und Wärmetauscherrohre aus legiertem Stahl umfasst, mit häufig gelieferten Größen bis zu 5 Zoll / 127 mm Außendurchmesser und 0,015–0,500 Zoll / 0,4–12,7 mm Wandstärke. Die Produktion kann warm oder kalt bearbeitet werden, wobei die abschließende Wärmebehandlung und Inspektion gemäß der Einkaufsnorm und der Projektspezifikation angeordnet wird. Eine Qualitätsmanagementdokumentation nach ISO 9001:2015 kann bereitgestellt werden, wenn das Produktionswerk nach einem anerkannten QMS zertifiziert ist.
Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Material | Nahtloses austenitisches Edelstahlrohr für Kessel- und Wärmetauscheranwendungen |
| Hauptstandard | ASTM A213 / ASME SA213; optional EN 10216-5, JIS G3463, GB/T 13296, GOST 9940 / GOST 9941 |
| Noten | TP304, TP304H, TP316, TP316L, TP321; andere Qualitäten auf Bestellung erhältlich |
| Außendurchmesser | 6-127 mm |
| Wandstärke | 0,5-12 mm |
| Länge | 1–12 m, feste Länge oder zufällige Länge; individuelle Schnittlänge verfügbar |
| Toleranzbereich | Kaltbearbeiteter Außendurchmesser: D < 25 mm ±0,10 mm; 25 ≤ D ≤ 40 mm ±0,15 mm; 40 < D < 50 mm ±0,20 mm; 50 ≤ D < 65 mm ±0,25 mm; 65 ≤ D < 75 mm ±0,30 mm; 75 ≤ D ≤ 100 mm ±0,38 mm; 100 < D ≤ 127 mm +0,38 / -0,64 mm. Durchschnittliche Wandtoleranz: ±10 % für kaltgeformte Rohre oder ±12,5 % für warmgeformte Rohre, wenn die durchschnittliche Wand angegeben ist. |
| Geradlinigkeit | Präzisionsgerichtet auf ≤1,5 mm/m, sofern angegeben; Projektzeichnungstoleranzen können vor der Produktion vereinbart werden |
| Oberflächenzustand | Geglüht und eingelegt; Auf Bestellung sind blankgeglühte, außen/innen polierte oder mechanisch gereinigte Oberflächen erhältlich |
| Wärmebehandlung | Austenitische Sorten werden lösungsgeglüht geliefert; typische Mindestlösungstemperatur 1040 °C, gefolgt von Wasserabschreckung oder schnellem Abkühlen |
Die Maß- und Wandstärketoleranzen variieren je nach Warm- oder Kaltbearbeitungsroute und je nachdem, ob eine Mindestwand oder eine Durchschnittswand bestellt wird. Die ASTM A213-Prüfung erfordert außerdem Spannungs-, Härte-, Abflachungs- und Bördelprüfungen sowie entweder hydrostatische oder zerstörungsfreie elektrische Prüfungen.
Hauptmerkmale
- Nahtlose Druck-Service-Struktur:Rohre werden im nahtlosen Verfahren hergestellt und nach Außendurchmesser und Wandstärke spezifiziert, nicht nach dem Rohr-NPS-Plan, wodurch sie für die Rohrbodenexpansion, U-Biegung und die Herstellung von Wärmeübertragungsbündeln geeignet sind.
- Kontrollierte Hochtemperatur-Sortenauswahl:TP304H verfügt über einen Kohlenstoffgehalt von 0,04 bis 0,10 % für eine verbesserte Zeitstandfestigkeit im Vergleich zu Standard-TP304. TP316/TP316L enthalten 2,0–3,0 % Mo für einen verbesserten Einsatz bei Chemikalien und Chloriden; TP321 nutzt Titanstabilisierung für interkristalline Korrosionsbeständigkeit nach Einwirkung erhöhter Temperaturen.
- Definierte mechanische Mindestleistung:TP304, TP304H und TP316 haben eine Mindestzugfestigkeit von 515 MPa, eine Mindeststreckgrenze von 205 MPa und eine Mindestdehnung von 35 %; TP316L hat eine Mindestzugfestigkeit von 485 MPa, eine Mindeststreckgrenze von 170 MPa und eine Mindestdehnung von 35 %.
- Lösungsgeglühte Korrosionsbeständigkeit:Übliche austenitische Sorten werden bei mindestens 1040 °C lösungsgeglüht und schnell abgekühlt, was dazu beiträgt, die Korrosionsbeständigkeit nach der Umformung wiederherzustellen und das Risiko einer Karbidausfällung zu verringern.
Unsere Vorteile
| Professionelles Käuferanliegen | Unsere Lösung |
|---|---|
| Wie kann der Käufer bestätigen, dass es sich bei dem Rohr um ein ASTM A213/SA213-Kesselrohr und nicht um ein Allzweck-Edelstahlrohr handelt? | Jeder Auftrag kann mit Rückverfolgbarkeit der Schmelzenzahl, chemischer Analyse, mechanischen Testergebnissen, Wärmebehandlungsprotokoll und hydrostatischem oder NDE-Inspektionsbericht geliefert werden. ASTM A213 gilt speziell für Kessel-, Überhitzer- und Wärmetauscherrohre, während allgemeine Rohrnormen für Druckwärmeübertragungsanwendungen nicht gleichwertig sind. |
| Passen Außendurchmesser und Wandtoleranz zu Rohrböden, Leitblechen und U-Biegevorgängen? | Bei kaltgefertigten Rohren kann die Außendurchmessertoleranz von ±0,10 mm bei kleinen Durchmessern bis zu +0,38/-0,64 mm bei größeren Größen innerhalb dieser Produktreihe kontrolliert werden. Die durchschnittliche Wandtoleranz kann für kaltgeformte Rohre mit ±10 % angegeben werden, was ein vorhersehbares Ausdehnungs- und Biegeverhalten unterstützt. |
| Welche Sorte sollte für Korrosions-, Schweiß- oder Hochtemperaturanwendungen ausgewählt werden? | TP316/TP316L wird dort empfohlen, wo Mo-Lager-Korrosionsbeständigkeit erforderlich ist; TP316L wird verwendet, wenn für Schweißbaugruppen ein niedrigerer Kohlenstoffgehalt bevorzugt wird; TP304H wird dort eingesetzt, wo eine höhere Zeitstandfestigkeit erforderlich ist; TP321 wird dort ausgewählt, wo eine Titanstabilisierung für die interkristalline Korrosionsbeständigkeit bei erhöhten Temperaturen erforderlich ist. |
Ausführungsstandards
| Standardsystem | Anwendbarer Standard | Umfang |
|---|---|---|
| ASTM / ASME | ASTM A213 / ASME SA213 | Nahtlose Kessel-, Überhitzer- und Wärmetauscherrohre aus ferritischem und austenitischem legiertem Stahl |
| DE | EN 10216-5 | Nahtlose Edelstahlrohre für druck- und korrosionsbeständige Zwecke bei Raumtemperatur, niedrigen oder erhöhten Temperaturen |
| GOST | GOST 9940 / GOST 9941 | Warmverformte oder kalt-/warmverformte nahtlose korrosionsbeständige Edelstahlrohre, vorbehaltlich der Güteäquivalenz |
| JIS | JIS G3463 | Edelstahlrohre für den Kessel- und Wärmetauscherbetrieb |
| GB | GB/T 13296-2023 | Nahtlose Edelstahlrohre für den Kessel- und Wärmetauscherbetrieb |
Relevante öffentliche Normzusammenfassungen identifizieren EN 10216-5 als nahtlose Edelstahlrohre für Druckzwecke, JIS G3463 als Edelstahlrohre für Kessel- und Wärmetauscheranwendungen und GB/T 13296-2023 als nahtlose Edelstahlrohre für Kessel- und Wärmetauscheranwendungen.
Anwendungsbereich
Spezifisches Produkt:U-förmiges Rohrbündel für Rohrbündel-Speisewassererhitzer.
Chemische Zusammensetzung
Die folgenden Werte sind standardmäßige Zusammensetzungsgrenzwerte, die üblicherweise für austenitische rostfreie Kessel- und Wärmetauscherrohrqualitäten ASTM A213/ASME SA213 verwendet werden. Die endgültige Abnahme sollte auf Grundlage des Werksprüfzeugnisses und der bestellten Normrevision erfolgen.
| Grad | UNS | C | Mn | P | S | Si | Cr | Ni | Mo | Ti / Andere | Fe |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | S30400 | ≤0,080 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 18.0-20.0 | 8,0-11,0 | -- | -- | Gleichgewicht |
| TP304H | S30409 | 0,04–0,10 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 18.0-20.0 | 8,0-11,0 | -- | -- | Gleichgewicht |
| TP316 | S31600 | ≤0,080 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 16.0-18.0 | 10,0-14,0 | 2,0-3,0 | -- | Gleichgewicht |
| TP316L | S31603 | ≤0,035 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 16.0-18.0 | 10,0-14,0 | 2,0-3,0 | -- | Gleichgewicht |
| TP321 | S32100 | ≤0,080 | ≤2,00 | ≤0,045 | ≤0,030 | ≤1,00 | 17.0-19.0 | 9,0-12,0 | -- | Ti: 5 × (C + N) bis 0,70; N ≤0,10 | Gleichgewicht |
Mechanische Eigenschaften
Die folgenden mechanischen Werte sind Standard-Mindestanforderungen für häufig bestellte austenitische Sorten ASTM A213 nach entsprechender Wärmebehandlung.
| Grad | Wärmebehandlungsbedingung | Zugfestigkeit, min. MPa | Streckgrenze, min. MPa | Dehnung, min. % | Härtegrenze |
|---|---|---|---|---|---|
| TP304 | Lösungsgeglüht, min. 1040°C | 515 | 205 | 35 | HRB 90 max / HBW 192 max / HV 200 max |
| TP304H | Lösungsgeglüht, min. 1040°C | 515 | 205 | 35 | HRB 90 max / HBW 192 max / HV 200 max |
| TP316 | Lösungsgeglüht, min. 1040°C | 515 | 205 | 35 | HRB 90 max / HBW 192 max / HV 200 max |
| TP316L | Lösungsgeglüht, min. 1040°C | 485 | 170 | 35 | HRB 90 max / HBW 192 max / HV 200 max |
| TP321 | Lösungsgeglüht, min. 1040°C | 515 für t ≤9,5 mm; 485 für t >9,5 mm | 205 für t ≤9,5 mm; 170 für t >9,5 mm | 35 | HRB 90 max / HBW 192 max / HV 200 max |

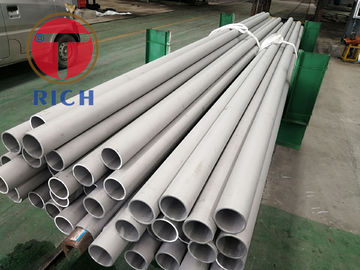

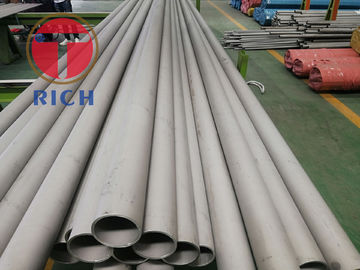

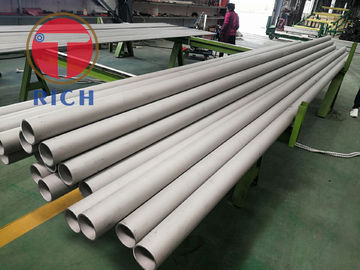

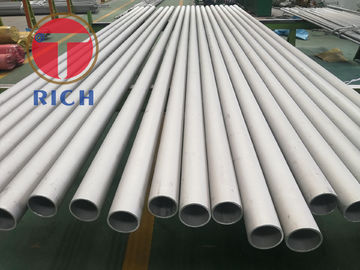

Produktgalerie
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Hersteller, kann auch handeln.
F: Wie lang ist Ihre Lieferzeit?
A: Im Allgemeinen dauert es 10–15 Tage, wenn die Ware auf Lager ist, oder 30–40 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, müssen aber die Frachtkosten tragen.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung <=2000 USD, 100 % im Voraus. Zahlung>=2000USD, 30 % T/T im Voraus, Restbetrag vor Versand. Wenn Sie weitere Fragen haben, können Sie sich gerne an mich wenden.
