Nahtlose Stahlrohre für Fahrzeuge mit hoher Präzision mit kontrolliertem Innendurchmesser und geringer inneren Oberflächenrauheit
Grundlegende Eigenschaften
Herkunftsort:
Zhejiang, China
Markenbezeichnung:
TORICH
Zertifizierung:
ISO9001, ISO14001, TS16949
Modellnummer:
BS6323-6
Immobilienhandel
Mindestbestellmenge:
5 Tonnen
Preis:
800-1000 USD/Tons
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union,
Versorgungsfähigkeit:
2000tons pro Jahr
Produktübersicht
Hochpräzisions Stahlrohr für die Automobilindustrie Produktübersicht Hochpräzisionsrohr aus Stahl für Automobilindustrie ist ein kalt gezogenes nahtloses mechanisches Rohr, das für Bauteile mit präzisen Innen- und Außendurchmessern, kontrollierter Wandstärke und geringer Oberflächenrauheit ausgelegt ...
Produktdetails
Hervorheben:
kohlenstoffarmes Stahlrohr
,Mechanischer Stahlschläuche
Product:
Hochpräzises nahtloses Automobilstahlrohr
Manufacturing Method:
Nahtlose Kaltzeichnung
Material:
Kohlenstoffstahl oder niedriglegierter Maschinenstahl
Main Standards:
EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391
Typical Grades:
E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45
Outside Diameter:
6–200 mm
Wall Thickness:
0,5–20 mm
Length:
1–12 m, anpassbar
Beschreibung des Produkts
Hochpräzisions Stahlrohr für die Automobilindustrie
Produktübersicht
Hochpräzisionsrohr aus Stahl für Automobilindustrie ist ein kalt gezogenes nahtloses mechanisches Rohr, das für Bauteile mit präzisen Innen- und Außendurchmessern, kontrollierter Wandstärke und geringer Oberflächenrauheit ausgelegt ist,und stabile mechanische Eigenschaften. Es wird hauptsächlich für die Herstellung von Zylinderfassern mit Stoßdämpfern für Automobile verwendet, bei denen die Dimensionskonsistenz die Kolbenbewegung direkt beeinflusst,Dichtungsleistung, Ölretention und Lebensdauer.
Die Rohre können kalt gezogen, belastungsfrei, gegrillt oder normalisiert geliefert werden.und maßgeschneiderte Toleranzkontrolle sind nach den endgültigen Bearbeitungs- und Montageanforderungen verfügbar.
ISO 9001 bezieht sich eher auf das Qualitätsmanagementsystem des Herstellers als auf eine Norm für Stahlrohrmaterialien.ASTM A519, JIS G 3445, GB/T 3639 oder einer anderen vereinbarten technischen Norm.
Technische Spezifikation
| Artikel | Spezifikation |
|---|---|
| Erzeugnis | Hochpräzise nahtlose Stahlrohre für die Automobilindustrie |
| Herstellungsmethode | Nahtlose Kaltziehung |
| Material | Kohlenstoffstahl oder mechanischer Stahl mit geringer Legierung |
| Hauptstandards | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Verwendung von Zellstoff. |
| Typische Grade | E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45 |
| Außendurchmesser | 6 bis 200 mm |
| Wandstärke | 0.5 bis 20 mm |
| Länge | 1-12 m, individuell angepasst |
| Standard-OD-Toleranz | Nach der ausgewählten Produktnorm |
| Genauigkeit OD Toleranz | Bis zu ±0,05 mm für geeignete Größenbereiche |
| Präzisions-ID-Toleranz | H8 oder maßgeschneiderte Dimensionstoleranz |
| Wanddicke Toleranz | Normalerweise ±10%; Präzisionsregelung bis zu ±5% nach Vereinbarung |
| Gerade | ≤ 0,5 mm/m; ≤ 0,3 mm/m für ausgewählte Abmessungen |
| Roughness der inneren Oberfläche | als gezogen Ra ≤ 3,2 μm; geschliffen Ra ≤ 0,4 μm |
| Oberflächenzustand | Kalt gezogen, glänzend, phosphatisiert, geölt, poliert, geschliffen oder nach Maß |
| Wärmebehandlung | +C, +LC, +SR, +A oder +N |
| Inspektion | Abmessungskontrollen, Zugprüfungen, Härteprüfungen, Abflachungsprüfungen, Flaresprüfungen, Wirbelstromprüfungen oder Ultraschallprüfungen |
| Qualitätsmanagement | ISO 9001 Qualitätsmanagementsystem |
| Dokumentation | EN 10204 3.1 Prüfbescheinigung verfügbar |
Wesentliche Merkmale
- Steuerbarer Innendurchmesser:Kaltes Ziehen durch eine Matrize und über einen Mandrel ermöglicht eine genauere Kontrolle des Innendurchmessers als herkömmliche heißveredelte nahtlose Rohre.
- Niedrige innere Oberflächenrauheit:Durch eine geschliffene Bohrung mit Ra ≤ 0,4 μm wird die Reibung zwischen Kolbendichtung und Zylinderwand reduziert und eine stabile hydraulische Ölverteilung ermöglicht.
- Starrwanddicke Konsistenz:Die Präzisionskühlziehung verbessert die Einheitlichkeit der Wandstärke und reduziert die Exzentrizität auf ≤ 10% der Nennwandstärke.
- Hohe Geradeheit:Standardgeradheit auf ≤ 0,5 mm pro Meter, mit ausgewählten Abmessungen auf ≤ 0,3 mm pro Meter.
- Stabile mechanische Eigenschaften:Die Lieferbedingungen können entsprechend den anschließenden Anforderungen des Herstellungsprozesses ausgewählt werden.
- Saubere nahtlose Struktur:Der nahtlose Produktionsweg eliminiert die Längsschweißnaht und sorgt für eine einheitliche Umfangstruktur.
Herstellungsprozess
Billet Inspection → Heating and Piercing → Hot Rolling or Elongation → Pickling → Lubrication → Cold Drawing → Intermediate Heat Treatment → Final Cold Drawing → Straightening → Cutting → Honing or Polishing → Non-Destructive Testing → Dimensional Inspection → Surface Protection → Packing
Qualitätsvorteile
- Bore Toleranz und Oberflächenrauheitskontrolle:Wir kontrollieren das Rohr nach den Anforderungen an die Endkomponente, anstatt nur den nominalen Außendurchmesser zu überprüfen.
- Abgeglichene Lieferbedingungen:Die Lieferbedingungen können für eine optimale Leistung entsprechend dem nächsten Herstellvorgang ausgewählt werden.
- Komponentenbasierte Inspektion:Die Anforderungen an die Inspektion können direkt aus der Komponentenzeichnung des Kunden in einen Rohrsteuerungsplan umgewandelt werden.
Durchführungsvorschriften
| Standardsystem | Anwendbare Norm | Kurze Beschreibung |
|---|---|---|
| ASTM | ASTM A519/A519M | mechanische Rohre aus Kohlenstoff- und Legierstahl ohne Nähte, warm oder kalt bearbeitet |
| Die | Einheitliche Prüfungen | Kalt gezogene, nahtlose Stahlrohre für Präzisionsanwendungen |
| JIS | JIS G 3445 | Rohre aus Kohlenstoffstahl für Maschinenkonstruktionen, einschließlich Automobilbauteile |
| Großbritannien | GB/T 3639 | Kalt gezogene oder kaltgewalzte, präzise nahtlose Rohre aus Stahl |
| DIN | DIN 2391 | Traditionelle deutsche Spezifikation für Präzisionsseamless Steel Tubes |
Hauptanwendung

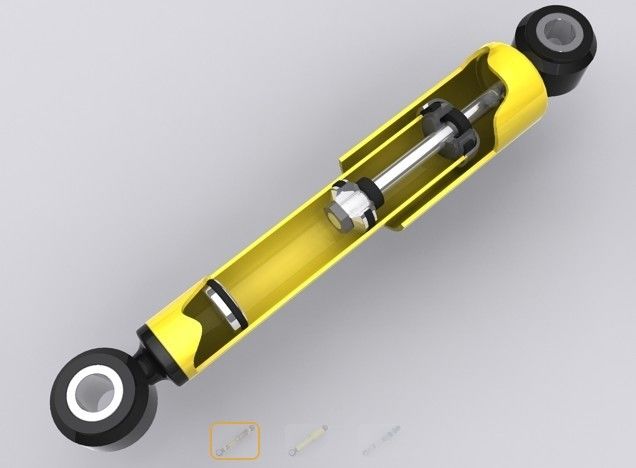

Fahrzeugschlagdämpfer-Zylinderfass:Das Rohr wird als Hydraulikzylinderfass eines Auto-Schockdämpfers verwendet.Die Bohrung leitet den Kolben und das Dichtungssystem, während sie Hydrauliköl unter wiederholten Kompressions- und Reboundzyklen enthält..
Chemische Zusammensetzung
| Zulassung | C | - Ja. | In | P | S |
|---|---|---|---|---|---|
| StKM11A | ≤ 012 | ≤ 035 | ≤ 060 | ≤ 0040 | ≤ 0040 |
| StKM12A | ≤ 020 | ≤ 035 | ≤ 060 | ≤ 0040 | ≤ 0040 |
| StKM12C | ≤ 020 | ≤ 035 | ≤ 060 | ≤ 0040 | ≤ 0040 |
| StKM13A | ≤ 025 | ≤ 035 | 0.30 zu 0.90 | ≤ 0040 | ≤ 0040 |
| StKM13C | ≤ 025 | ≤ 035 | 0.30 zu 0.90 | ≤ 0040 | ≤ 0040 |
Mechanische Eigenschaften
| Zulassung | Zugfestigkeit Rm, MPa Min. | Leistungsfestigkeit oder Belastungsbeständigkeit, MPa Min. | Verlängerung, % Min. |
|---|---|---|---|
| StKM11A | 290 | Nicht spezifiziert | 35 |
| StKM12A | 340 | 175 | 35 |
| StKM12C | 470 | 355 | 20 |
| StKM13A | 370 | 215 | 30 |
| StKM13C | 510 | 380 | 15 |
Oberflächen- und Wärmebehandlungsmöglichkeiten
| Code | Lieferbedingungen | Beschreibung der Verarbeitung | Empfohlene Anwendung |
|---|---|---|---|
| +C | Kalt gezogen / hart | Keine Wärmebehandlung nach dem letzten Kaltzug | Hohe Festigkeit und anschließende Bearbeitung |
| + LC | Kalt gezogen / weich | Leichte Endkühlziehung nach Wärmebehandlung | Verarbeitung und Verformung |
| +SR | Stress gelindert | Wärmebehandlung unter der Umwandlungstemperatur nach Kaltziehung | Verbesserte Dimensionsstabilität |
| +A | mit einem Gehalt an Zellstoff von mehr als 0,5% | Nach der letzten kalten Aufbereitung vollständig gegrillt | Flarring, Expansion und umfangreiche Bildung |
| +N | Normalisiert | Normalisiert in einer kontrollierten Atmosphäre | Einheitliche Struktur und verbesserte Formbarkeit |
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder Hersteller?
Wir sind Hersteller, aber wir können auch Handelsgeschäfte erledigen.
Wie lange dauert die Lieferung?
Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder 30-40 Tage, wenn die Waren nicht auf Lager sind, abhängig von der Menge.
Liefern Sie Proben? Ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, aber für die Frachtkosten müssen bezahlt werden.
Wie sind Ihre Zahlungsbedingungen?
Zahlung ≤2000USD: 100% im Voraus Zahlung ≥2000USD: 30% T/T im Voraus, Guthaben vor Versand.
