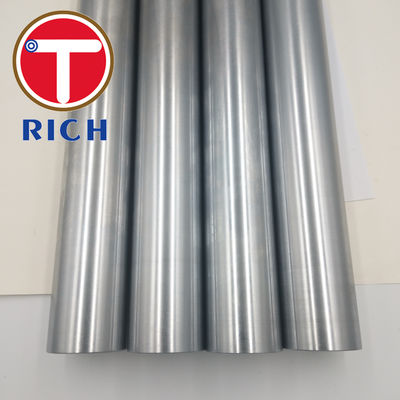

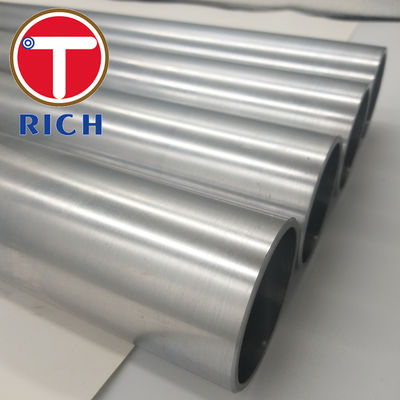

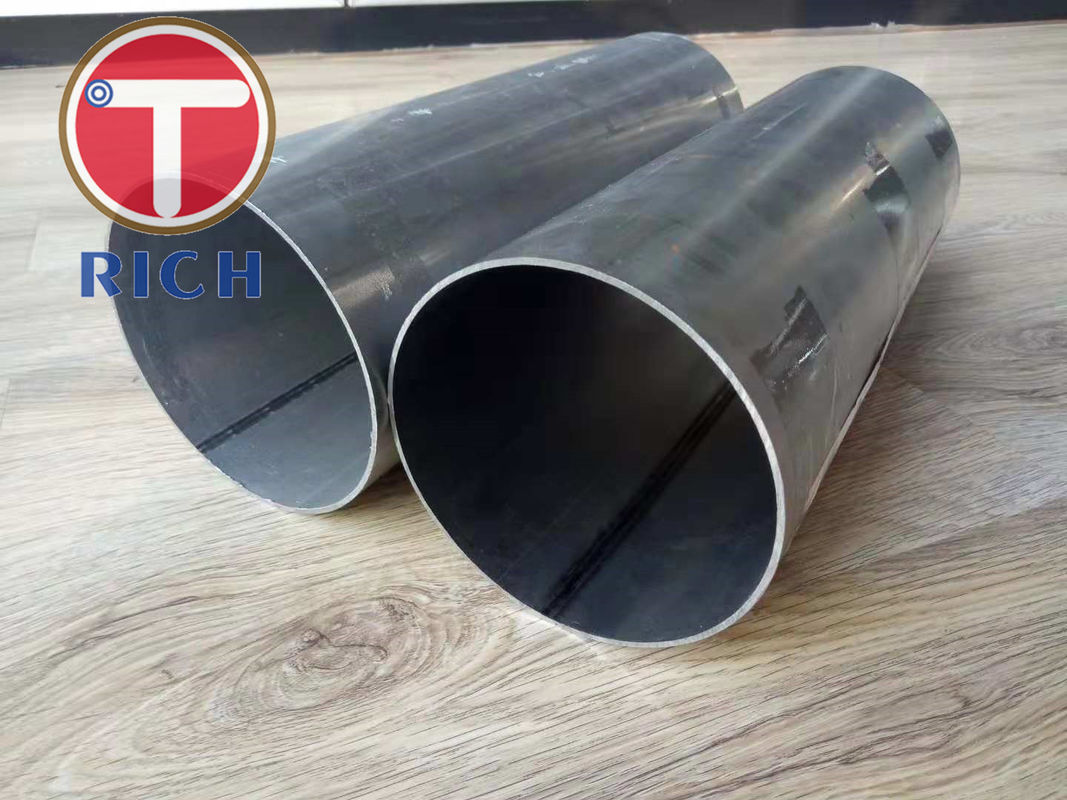

Großdurchmesser ASTM A554 geschweißtes Edelstahlrohr für korrosionsbeständige Automobilabgassysteme mit kontrollierter Schweißintegrität

Außendurchmesser, Ovalität, Wandstärke und Endzustand haben direkten Einfluss auf die Passung zwischen Rohr, Schalldämpfergehäuse, Katalysatoranschluss, Schelle, Flansch und flexibler Kupplung. Kalibrierte Rohre können mit projektspezifischen Maßkontrollen für automatisiertes Schweißen, Robotermontage und Slip-Joint-Verbindungen geliefert werden.

Typ 409 ist ein mit Titan stabilisierter ferritischer Edelstahl, der häufig für Automobilabgassysteme verwendet wird, da er Oxidationsbeständigkeit, thermische Ermüdungsbeständigkeit, Schweißbarkeit und kontrollierte Materialkosten vereint. Während des Betriebs kann es zu oberflächlichen Verfärbungen oder Oberflächenoxidationen kommen, insbesondere in feuchten oder chloridhaltigen Umgebungen.

Typ 304 enthält etwa 18–20 % Chrom und 8–10,5 % Nickel. Es bietet eine bessere allgemeine Korrosionsbeständigkeit und ein besseres äußeres Erscheinungsbild als Typ 409 und eignet sich daher für sichtbare Auspuffspitzen und Hochleistungsauspuffanlagen.

Die Typen 316 und 316L enthalten etwa 2–3 % Molybdän. Sie bieten eine verbesserte Beständigkeit gegen lokale Korrosion, wenn die Abgasbaugruppe Streusalz, Küstenatmosphäre, anhaltender Feuchtigkeit oder chemisch aggressivem Kondensat ausgesetzt ist.

Das Rohr kann mit kontrollierter Schweißnahthöhe und konsistenter mechanischer Reaktion in Umfangsrichtung beim Dornbiegen, Drehziehbiegen, Aufweiten, Reduzieren, Aufweiten, Bördeln, Stauchen und Endschlitzen hergestellt werden.

Bei starker Biegung muss die Beziehung zwischen Rohrdurchmesser, Wandstärke, Biegeradius, Schweißposition und Materialzustand vor der Produktion bestätigt werden. Austenitische Sorten bieten normalerweise eine größere Dehnung, während stabilisierte ferritische Sorten eine geringere Wärmeausdehnung bieten und die Verformung bei Temperaturwechseln reduzieren können.

Auspuffrohre von Kraftfahrzeugen sind während des Motorbetriebs wiederholt Erwärmung und Abkühlung ausgesetzt. Materialqualität, Schweißqualität, Eigenspannung, Rohrgeometrie und Komponenteneinspannung beeinflussen alle die Beständigkeit gegen thermische Ermüdung.

Austenitische Edelstähle weisen eine relativ hohe Wärmeausdehnung auf. Ferritische Abgastypen wie 409 weisen eine geringere Wärmeausdehnung auf, was bei Komponenten, die wiederholten Temperaturänderungen ausgesetzt sind, von Vorteil sein kann.

Automatisches Durchlaufschweißen sorgt für eine stabile Längsnaht ohne Zusatz von Zusatzwerkstoffen. Online-Schweißüberwachung und ergänzende zerstörungsfreie Prüfungen können eingesetzt werden, um unvollständige Verschmelzungen, Schweißunterbrechungen oder Leckagepfade zu erkennen, bevor das Rohr in die Komponentenfertigung gelangt.

Beschaffungsproblem:Dünnwandige Rohre mit großem Durchmesser können beim Formen, Schneiden, Transportieren oder Biegen oval werden. Eine übermäßige Ovalität führt zu einer instabilen Passung, einer ungleichmäßigen Einstecktiefe, Leckagen bei der Klemme und Abweichungen beim Roboterschweißen.

Unsere Kontrollmethode:Außendurchmesser, Ovalität, Wandstärke, Geradheit, Schnittlänge und Endgeometrie werden gemäß einem genehmigten Kontrollplan geprüft. Rohre, die eine genauere Passung erfordern, können Dimensionierungs- und Kalibrierungsvorgängen unterzogen werden. Für erweiterte Enden, reduzierte Enden und Slip-Fit-Verbindungen können projektspezifische Lehren verwendet werden.

Verfügbare Datensätze:Maßprüfbericht, Erstmusterprüfbericht, Lehrenergebnisse und Prozessfähigkeitsdaten nach Vereinbarung.

Beschaffungsproblem:Eine optisch akzeptable Längsnaht kann immer noch lokale Defekte enthalten, die sich beim Biegen, Dehnen oder thermischen Wechseln öffnen.

Unsere Kontrollmethode:Die Schweißparameter werden während der Produktion überwacht und die Naht kann durch Wirbelstromprüfung, Luft-Unterwasser-Leckprüfung, hydrostatische Prüfung, Abflachung, Aufweitung, Aufweitung oder metallografische Untersuchung gemäß dem bestellten Prüfplan bewertet werden. Die Entfernungstiefe der Schweißnaht wird kontrolliert, um eine übermäßige Ausdünnung neben der Naht zu vermeiden.

Verfügbare Datensätze:Bericht zur zerstörungsfreien Prüfung, Schweißmakrographie, Abflachungsergebnis, Ausdehnungsergebnis und zurückbehaltene Produktionsmuster.

Beschaffungsproblem:Die Entscheidung für Edelstahl nur aufgrund des Preises kann zu vorzeitiger Perforation, übermäßiger äußerer Verschmutzung oder unnötigen Materialkosten führen.

Unsere Kontrollmethode:Die Auswahl der Güteklasse basiert auf der Position der Komponenten, der maximalen Betriebstemperatur, der Kondensatbelastung, der Streusalzbelastung, der erforderlichen Lebensdauer, den Anforderungen an das Erscheinungsbild und dem Schweregrad der nachgeschalteten Verformung. Typ 409 wird normalerweise für kostenkontrollierte Unterbodensysteme in Betracht gezogen, Typ 304 für ein verbessertes Erscheinungsbild und allgemeine Korrosionsbeständigkeit und Typ 316 oder 316L für aggressivere chloridhaltige Umgebungen.

Verfügbare Datensätze:Rückverfolgbarkeit der Schmelzenzahl, chemische Analyse, Zertifikat der mechanischen Eigenschaften, positive Materialidentifizierung, sofern angegeben, und Dokumentation gemäß EN 10204 3.1.
