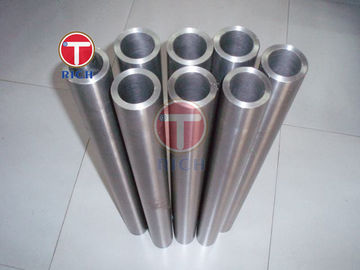

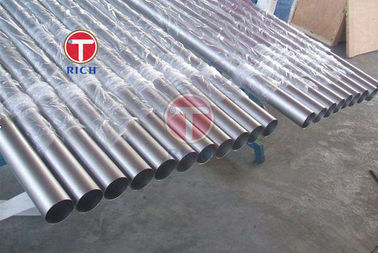

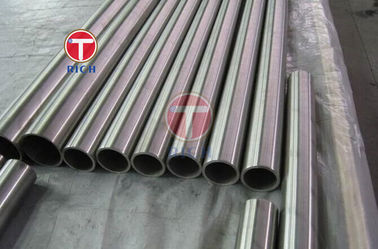

2-12m Länge geglühte nahtlose Inconel 600 Rohre und Nickellegierungsstahlrohr für Wärmetauscher
Produktdetails
12m Längen-Nickel-legierter Stahl-Schläuche
,Nickel-legierter Stahl-Schläuche Inconel 600
Inconel® 600 Schlauch ist ein Nickel-Chrom-Eisen-Legierungsprodukt für Geräte, die Hitzebeständigkeit, Korrosionsbeständigkeit und Verarbeitungsduktilität erfordern. Identifiziert als UNS N06600 / W.Nr. 2.4816, es enthält mindestens 72,0 % Nickel und 14,0–17,0 % Chrom. Für nahtlose Wärmetauscherschläuche bietet ASTM B163 eine geeignete Spezifikationsgrundlage. Der angegebene Längenbereich ist 2–12 m, mit anderen Schnittlängen nach Vereinbarung.
Die unten aufgeführte Produktkonfiguration umfasst nahtlose Rohre, die im geglühten Zustand geliefert werden. Maßgrenzen beschreiben den Geltungsbereich von ASTM B163; die Verfügbarkeit der tatsächlichen Größe erfordert eine Angebotsbestätigung.
| Artikel | Spezifikation |
|---|---|
| Material | Nickel-Chrom-Eisen-Legierung |
| Güte | Legierung 600 |
| UNS-Bezeichnung | N06600 |
| Europäische Materialbezeichnung | W.Nr. 2.4816 / NiCr15Fe |
| Herstellungsprozess | Nahtlos |
| Produktstandard | ASTM B163 für Wärmetauscherschläuche; ASTM B167, wenn für allgemeine nahtlose Rohre und Schläuche spezifiziert |
| Außendurchmesser | Nach Bestellung; ASTM B163 deckt Außendurchmesser bis 76,2 mm ab |
| Wandstärke | Basis Mindestwandstärke oder Durchschnittswandstärke, wie bestellt; ASTM B163 deckt Mindestwandstärken bis 3,76 mm oder Durchschnittswandstärken bis 4,19 mm ab |
| Länge | 2–12 m; 1 m und andere kundenspezifische Längen nach Vereinbarung, vorbehaltlich Maß- und Fertigungsbestätigung |
| Beispiel für Maßtoleranz | Für 25,4 mm Außendurchmesser * 2,00 mm Durchschnittswandstärke: Außendurchmesser ±0,19 mm; Wandstärke ±0,20 mm, gemäß ASTM B163-22 |
| Toleranz für Schnittlänge | ASTM B163-22: +3,2/−0 mm für Längen bis 9,1 m; +6,4/−0 mm für Längen über 9,1 m |
| Geradheit | Handelsüblich gerade und frei von Biegungen oder Knicken; numerische Geradheitsanforderungen nach Vereinbarung |
| Oberflächenzustand | Geglüht und gebeizt oder blank geglüht nach Vereinbarung; Oberflächenrauheit ist anzugeben, wenn erforderlich |
| Wärmebehandlung | Geglühter Endzustand; zusätzliche serviceabhängige Behandlung nach Vereinbarung |
| Endzustand | Glatte, entgratete Enden; alternative Vorbereitung gemäß genezeichneter Zeichnung |
| Prüfdokumentation | Prüfzertifikat und ergänzende Prüfberichte gemäß Bestellvorgang |
Das Beispiel für Maßtoleranzen gilt für die angegebene Größe und Wandstärke. Andere Abmessungen erfordern die entsprechenden Standardtoleranzen, einschließlich der geltenden Bestimmungen für dünne Wände und Ovalität.
- Spezifizierte mechanische Festigkeit: Geglühte N06600-Rohre gemäß ASTM B163-22 erfordern eine Mindestzugfestigkeit von 552 MPa, eine Mindeststreckgrenze von 241 MPa und eine Mindestdehnung von 30%.
- Wärmeleitfähigkeit: Die typische Wärmeleitfähigkeit beträgt 14,9 W/(m·K) bei 20°C, was eine definierte Referenz für Wärmeübertragungsberechnungen darstellt.
- Dichte: Die typische Dichte beträgt 8,47 g/cm³, was die Schätzung des Rohrgewichts und die Berechnung der Ausrüstungsmassen unterstützt.
- Schmelzbereich: 1.354–1.413°C. Betriebstemperaturgrenzen müssen separat anhand des Konstruktionscodes, der Lastbedingungen und der Prozessumgebung festgelegt werden.
- Verarbeitungsverhalten: Legierung 600 wird durch Kaltverformung verstärkt. Geglühte Rohre bieten Duktilität für nachfolgende Umformung und Schweißung.
Physikalische Werte sind typische Herstellerdaten. Akzeptanzkriterien für mechanische Eigenschaften hängen vom spezifizierten Produktstandard, der Ausgabe, den Abmessungen und dem Lieferzustand ab.
Die folgenden Serviceverpflichtungen sind vorgeschlagene Formulierungen für Produktseiten und erfordern die Bestätigung des Lieferanten vor der Veröffentlichung.
Das vorgeschlagene Lieferpaket verknüpft Rohrkennzeichnungen und Chargennummern mit chemischen Analysen, mechanischen Prüfergebnissen und dem Lieferzustand. Ein Prüfzertifikat nach EN 10204 Typ 3.1 kann bei der Bestellung spezifiziert werden, wobei eine ergänzende positive Materialidentifizierung separat vereinbart wird. Dies bietet Käufern eine definierte Grundlage zur Überprüfung der Materialidentität und der Dokumentenkonsistenz.
Außendurchmesser, Wandstärkenbasis, Ovalität, Schnittlänge und Geradheit werden anhand der genehmigten Bestellzeichnung definiert. Zusätzliche Anforderungen für lange Rohre, Rohrbodenpassung und Endbearbeitung werden vor der Produktion vereinbart. Dies adressiert Montagebedenken wie Einsteckspiel, unzureichende Wandstärke und übermäßige Durchbiegung bei 12-m-Längen.
Der Prüf- und Testplan identifiziert die erforderliche zerstörungsfreie Prüfung, Dichtheits- oder Druckprüfung, Akzeptanzkriterien und Berichterstattungsanforderungen. Ergänzende Prüfungen werden ausdrücklich in der Bestellung festgehalten. Käufer können daher die Integrität der Rohre anhand messbarer Anforderungen bewerten und die entsprechenden Prüfprotokolle erhalten.
| Normensystem | Relevante Referenz und Anwendung |
|---|---|
| ASTM | ASTM B163 für nahtlose Nickellegierungs-Kondensator- und Wärmetauscherrohre; ASTM B167 für allgemeine nahtlose Nickellegierungsrohre und -schläuche |
| ASME | ASME SB-163 oder ASME SB-167, wo von der Ausrüstungsspezifikation und der geltenden Code-Ausgabe gefordert |
| EN | 2.4816 / NiCr15Fe bezeichnet die europäische Materialbezeichnung. EN 10095 deckt spezifizierte hitzebeständige Materialformen ab; die Lieferbedingungen für Rohre müssen separat festgelegt werden. EN 10204 spezifiziert die Arten von Prüfdokumenten. |
| GOST | Eine direkte GOST-Rohr-Entsprechung erfordert eine Überprüfung. Der Käufer sollte die erforderliche russische Güte und Produktspezifikation vor dem Austausch benennen. |
| JIS | JIS G 4904:2023 deckt nahtlose Nickel-Chrom-Eisen-Wärmetauscherrohre ab; die Legierung 600 Rohrbezeichnung ist NCF600TB. |
| GB | GB/T 2882-2023 deckt Nickel- und Nickellegierungsrohre ab. Güte, Abmessungen, Zustand, Prüfung und Abnahmekriterien müssen anhand der Bestellspezifikation bestätigt werden. |
Referenzausgabe: Die nachstehenden numerischen Spezifikationstabellen verwenden die geprüften ASTM B163-22 Anforderungen. ASTM listet derzeit B163-26a; Bestellungen, die diese Ausgabe spezifizieren, erfordern eine Überprüfung des vollständigen Textes.
Legierung 600 ist ein Kandidatenmaterial für die Wärmeübertragungsrohre eines Ätznatron-Heizgeräts aufgrund seiner Beständigkeit gegen Ätzkorrosion. Die Materialauswahl muss die Ätzkontzentration, die Rohrmetalltemperatur, Verunreinigungen und Eigenspannungen berücksichtigen. Heißes, konzentriertes Ätznatron kann Spannungsrisskorrosion verursachen, wodurch serviceabhängige Wärmebehandlung und Spannungsregelung für die Auslegung der Ausrüstung relevant werden.
Die folgende Tabelle vergleicht fünf verschiedene Legierungsqualitäten unter Verwendung der chemischen Anforderungen von ASTM B163-22. Legierung 600 ist die Produktgüte; die zusätzlichen Güten bieten einen Kontext für die Materialauswahl.
Alle Werte sind Massenprozente. Werte sind Höchstgrenzen, sofern kein Bereich oder Minimum angegeben ist.
| Element | Legierung 600 / N06600 | Legierung 601 / N06601 | Legierung 690 / N06690 | Legierung 800 / N08800 | Legierung 825 / N08825 |
|---|---|---|---|---|---|
| Nickel, Ni | ≥72,0 | 58,0–63,0 | ≥58,0 | 30,0–35,0 | 38,0–46,0 |
| Chrom, Cr | 14,0–17,0 | 21,0–25,0 | 27,0–31,0 | 19,0–23,0 | 19,5–23,5 |
| Eisen, Fe | 6,0–10,0 | Rest | 7,0–11,0 | ≥39,5 | ≥22,0 |
| Kohlenstoff, C | 0,15 | 0,10 | 0,05 | 0,10 | 0,05 |
| Mangan, Mn | 1,00 | 1,00 | 0,50 | 1,50 | 1,00 |
| Silizium, Si | 0,50 | 0,50 | 0,50 | 1,00 | 0,50 |
| Schwefel, S | 0,015 | 0,015 | 0,015 | 0,015 | 0,030 |
| Phosphor, P | -- | -- | -- | 0,045 | -- |
| Kupfer, Cu | 0,50 | 1,00 | 0,50 | 0,75 | 1,50–3,00 |
| Molybdän, Mo | -- | -- | -- | -- | 2,50–3,50 |
| Aluminium, Al | -- | 1,00–1,70 | -- | 0,15–0,60 | 0,20 |
| Titan, Ti | -- | -- | -- | 0,15–0,60 | 0,60–1,20 |
"--" bedeutet, dass die zitierte Standardtabelle keine Anforderung für dieses Element angibt. "Rest" bedeutet den Rest der Zusammensetzung.
| Güte | UNS-Bezeichnung | Lieferzustand | Zugfestigkeit, min. MPa (ksi) | 0,2% Streckgrenze, min. MPa (ksi) | Dehnung, min. |
|---|---|---|---|---|---|
| Legierung 600 | N06600 | Geglüht | 552 (80) | 241 (35) | 30% |
| Legierung 601 | N06601 | Geglüht | 552 (80) | 207 (30) | 30% |
| Legierung 690 | N06690 | Geglüht | 586 (85) | 241 (35) | 30% |
| Legierung 800 | N08800 | Geglüht | 517 (75) | 207 (30) | 30% |
| Legierung 825 | N08825 | Geglüht | -- | -- | -- |
