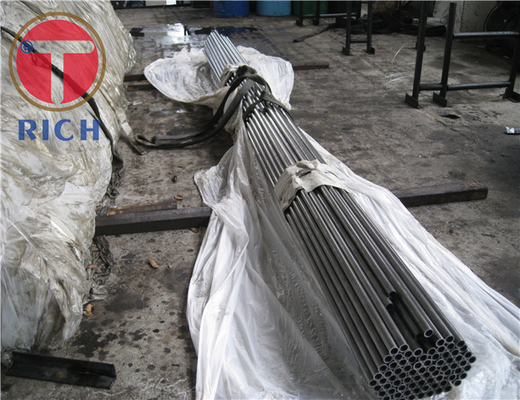

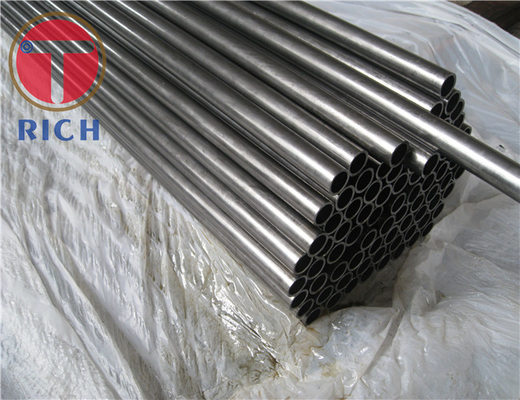

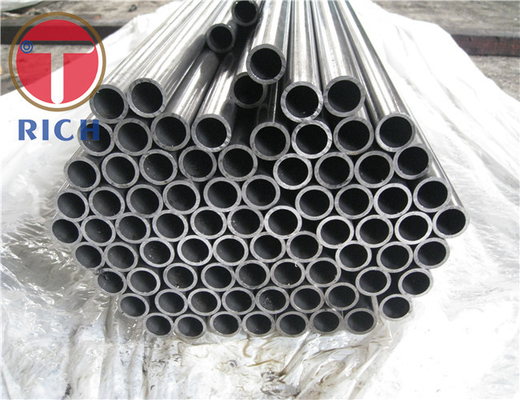

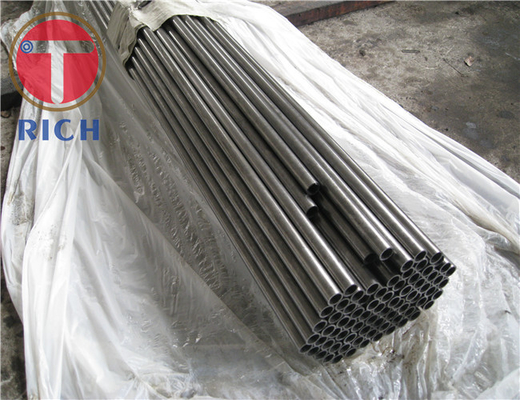

S31260 Korrosionsbeständiges nahtloses Edelstahlrohr für Wärmetauscher
Grundlegende Eigenschaften
Herkunftsort:
Zhejiang, China
Markenbezeichnung:
TORICH
Zertifizierung:
ISO9001, ISO14001, TS16949
Modellnummer:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Immobilienhandel
Mindestbestellmenge:
5TONS
Preis:
verhandelbar
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union,
Versorgungsfähigkeit:
5000Tons pro Jahr
Produktübersicht
Nahtloser geschweißter Edelstahlrohr S31260 für Wärmetauscher Produktübersicht UNS S31260 ist ein hochlegierter ferritisch-austenitischer Duplex-Edelstahl, der für Rohre entwickelt wurde, die chloridhaltigen und anderen korrosiven Prozessmedien ausgesetzt sind. Gemäß ASTM A789/A789M können S31260...
Produktdetails
Hervorheben:
Nahtloses geschweißtes rostfreies Rohr
,Wärmetauscher geschweißtes rostfreies Rohr
,Stahlrohr der Präzisions-S31260
Product Name:
ASTM A790 S31260 Nahtlos geschweißtes Edelstahlrohr für Wärmetauscher
Grade:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Application:
Wärmetauscher
Typical Outside Diameter:
6–219 mm
Typical Wall Thickness:
0,5–20 mm
Length:
1–12 m; individuelle Schnittlängen möglich
Ends:
Glatter Schnitt, entgratet
Inspection:
Hydrostatischer Test oder zerstörungsfreier elektrischer Test gemäß ASTM A789/A789M
Beschreibung des Produkts
Nahtloser geschweißter Edelstahlrohr S31260 für Wärmetauscher
Produktübersicht
UNS S31260 ist ein hochlegierter ferritisch-austenitischer Duplex-Edelstahl, der für Rohre entwickelt wurde, die chloridhaltigen und anderen korrosiven Prozessmedien ausgesetzt sind. Gemäß ASTM A789/A789M können S31260-Rohre entweder nahtlos oder geschweißt hergestellt werden, wobei geschweißte Rohre ohne Zusatz von Zusatzwerkstoff hergestellt werden.
Sein spezifizierter Chromgehalt von 24,0-26,0 %, Molybdängehalt von 2,5-3,5 %, Stickstoffgehalt von 0,10-0,30 %, Kupfergehalt von 0,20-0,80 % und Wolframgehalt von 0,10-0,50 % bieten eine wesentlich höhere Beständigkeit gegen lokale Korrosion als herkömmliche austenitische Edelstähle. Die Kombination aus Korrosionsbeständigkeit, hoher Streckgrenze und kontrollierter Lösungsglühbehandlung macht S31260 besonders geeignet für Wärmetauscherrohre, die mit Meerwasser, konzentrierten Chloriden und aggressiven chemischen Prozessströmen betrieben werden.
Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Material | Ferritisch/austenitischer Duplex-Edelstahl |
| UNS-Güte | S31260 |
| Primärstandard | ASTM A789/A789M |
| Produktform | Nahtloses Rohr / Geschweißtes Rohr |
| Geschweißte Herstellung | Kein Zusatzwerkstoff gemäß ASTM A789/A789M |
| Typischer Außendurchmesser | 6-219 mm |
| Typische Wandstärke | 0,5-20 mm |
| Länge | 1-12 m; kundenspezifische Zuschnitte verfügbar |
| OD-Toleranz | Gemäß ASTM A1016/A1016M; für geschweißte und kaltgefertigte nahtlose Rohre: ca. ±0,10 mm unter 25 mm Außendurchmesser, ±0,15 mm für 25-40 mm Außendurchmesser und ±0,20 mm für 40-50 mm Außendurchmesser |
| Wandstärketoleranz | Gemäß ASTM A1016/A1016M je nach Herstellungsverfahren, Wandstärke und Außendurchmesser |
| Geradheit | Angemessen gerade gemäß ASTM A1016/A1016M; engere projektspezifische Geradheit kann nach Vereinbarung spezifiziert werden |
| Oberflächenbeschaffenheit | Gebeizt und passiviert; blank geglüht oder mechanisch poliert auf Anfrage erhältlich |
| Wärmebehandlung | 1020-1100°C, gefolgt von schneller Abkühlung |
| Enden | Gerade geschnitten, entgratet |
| Prüfung | Hydrostatische Prüfung oder zerstörungsfreie elektrische Prüfung gemäß ASTM A789/A789M |
| Dokumentation | Materialprüfzeugnis nach EN 10204 3.1 auf Anfrage erhältlich |
Hauptmerkmale
S31260 enthält 24,0-26,0 % Chrom und 2,5-3,5 % Molybdän, was eine starke Legierungsbasis für die Beständigkeit gegen Loch- und Spaltkorrosion in chloridhaltigen Umgebungen darstellt.
Der Stickstoffgehalt ist auf 0,10-0,30 % begrenzt. Unter Verwendung der konventionellen PREN-Beziehung PREN = %Cr + 3,3 × %Mo + 16 × %N entsprechen die ASTM-Zusammensetzungsgrenzwerte einem theoretischen PREN-Bereich von etwa 33,9-42,4. PREN ist ein vergleichender Legierungsindikator und keine ASTM A789-Akzeptanzanforderung.
ASTM A789 S31260-Rohre haben Mindestanforderungen an die mechanischen Eigenschaften von 690 MPa Zugfestigkeit, 450 MPa 0,2 % Streckgrenze und 25 % Bruchdehnung. Diese Kombination ermöglicht dünnwandigere Konstruktionen als viele niedrigere austenitische Edelstähle, sofern Konstruktionsnormen und Korrosionszuschläge dies zulassen.
Der ASTM-Bereich für die Lösungsglühbehandlung von S31260 liegt bei 1020-1100 °C, gefolgt von schneller Abkühlung. Eine ordnungsgemäße Kontrolle dieses Vorgangs ist wichtig, da Duplex-Edelstähle für ihre beabsichtigten mechanischen und Korrosionseigenschaften auf das Gleichgewicht zwischen ferritischen und austenitischen Phasen angewiesen sind.
Die Güte spezifiziert zusätzlich 0,20-0,80 % Kupfer und 0,10-0,50 % Wolfram, was die ASTM S31260-Chemie von vielen herkömmlichen 22Cr-Duplex-Güten unterscheidet.
Unsere Vorteile
Integritätsprüfung von Wärmetauscherrohren
Eine wiederkehrende Sorge für Käufer von Wärmetauschern ist die Erkennung von Diskontinuitäten, die später zu Leckagen oder vorzeitigem Rohrbruch führen können. ASTM A789/A789M verlangt, dass jedes Rohr entweder einer zerstörungsfreien elektrischen Prüfung oder einer hydrostatischen Prüfung unterzogen wird. Für kritische Wärmetauscheraufträge kann eine zusätzliche Wirbelstromprüfung spezifiziert werden. Prüfanforderungen, Abnahmekriterien, Referenzstandards und Berichterstattung können vor der Produktion vereinbart werden, damit das Prüfpaket der Spezifikation der Ausrüstung des Käufers entspricht.
Eine wiederkehrende Sorge für Käufer von Wärmetauschern ist die Erkennung von Diskontinuitäten, die später zu Leckagen oder vorzeitigem Rohrbruch führen können. ASTM A789/A789M verlangt, dass jedes Rohr entweder einer zerstörungsfreien elektrischen Prüfung oder einer hydrostatischen Prüfung unterzogen wird. Für kritische Wärmetauscheraufträge kann eine zusätzliche Wirbelstromprüfung spezifiziert werden. Prüfanforderungen, Abnahmekriterien, Referenzstandards und Berichterstattung können vor der Produktion vereinbart werden, damit das Prüfpaket der Spezifikation der Ausrüstung des Käufers entspricht.
Kontrollierte Duplex-Wärmebehandlung
Die Leistung von Duplex-Rohren hängt stark von der Kontrolle der Wärmebehandlung ab. S31260-Rohre werden im von ASTM A789 spezifizierten Bereich von 1020-1100 °C lösungsgeglüht und schnell abgekühlt. Wärmebehandlungsaufzeichnungen und Materialprüfzeugnisse können zur Rückverfolgbarkeit geliefert werden. Dies reduziert das Risiko des Kaufs von Rohren, die nur durch die nominale Chemie ohne dokumentierte Verarbeitungsgeschichte identifiziert sind.
Die Leistung von Duplex-Rohren hängt stark von der Kontrolle der Wärmebehandlung ab. S31260-Rohre werden im von ASTM A789 spezifizierten Bereich von 1020-1100 °C lösungsgeglüht und schnell abgekühlt. Wärmebehandlungsaufzeichnungen und Materialprüfzeugnisse können zur Rückverfolgbarkeit geliefert werden. Dies reduziert das Risiko des Kaufs von Rohren, die nur durch die nominale Chemie ohne dokumentierte Verarbeitungsgeschichte identifiziert sind.
Maßkontrolle für Rohrscheibenmontage
Hersteller von Wärmetauschern benötigen einen gleichmäßigen Außendurchmesser, eine gleichmäßige Wandstärke, eine gute Rohrendenqualität und Geradheit, da diese Merkmale die Einführung der Rohrscheiben, die Expansion, das Orbitalschweißen und die Bündelmontage direkt beeinflussen. Daher kann eine Maßprüfung gemäß den Anforderungen von ASTM A1016/A1016M durchgeführt werden, wobei engere, vom Käufer definierte Toleranzen für Außendurchmesser, Wandstärke oder Länge für Projekte mit engen Rohrscheibenbohrungen vereinbart werden.
Hersteller von Wärmetauschern benötigen einen gleichmäßigen Außendurchmesser, eine gleichmäßige Wandstärke, eine gute Rohrendenqualität und Geradheit, da diese Merkmale die Einführung der Rohrscheiben, die Expansion, das Orbitalschweißen und die Bündelmontage direkt beeinflussen. Daher kann eine Maßprüfung gemäß den Anforderungen von ASTM A1016/A1016M durchgeführt werden, wobei engere, vom Käufer definierte Toleranzen für Außendurchmesser, Wandstärke oder Länge für Projekte mit engen Rohrscheibenbohrungen vereinbart werden.
Ausführungsstandards
| Standardsystem | Relevante Spezifikation / Referenz | Anwendung |
|---|---|---|
| ASTM | ASTM A789/A789M | Nahtlose und geschweißte ferritisch/austenitische Edelstahlrohre; schließt UNS S31260 direkt ein |
| ASME | ASME SA-789/SA-789M | Gegenstück für Druckgeräte, das für die anwendbare ASME-Konstruktion verwendet wird |
| EN | EN 10216-5 / EN 10217-7 | Nahtlose oder geschweißte Edelstahl-Druckrohre; die Materialgleichwertigkeit muss durch chemische und mechanische Anforderungen und nicht allein durch die Bezeichnung bestätigt werden |
| JIS | JIS G3463 SUS329J4LTB | Duplex-Edelstahl-Wärmetauscher- und Kesselrohre; SUS329J4L wird häufig mit UNS S31260 verglichen |
| GB | Relevante GB/T Duplex-Edelstahl-Rohrspezifikation je nach Projekt | Die chinesische Bezeichnung oder Ersatzgüte sollte anhand der erforderlichen Chemie, mechanischen Eigenschaften und der Service-Spezifikation bestätigt werden |
| GOST | Relevante korrosionsbeständige Edelstahlrohrspezifikation je nach Projekt | Es sollte kein direkter Ersatz allein aufgrund des Gütenamens erfolgen; Chemie und mechanische Anforderungen sollten einzeln geprüft werden |
Anwendung
Meerwasser-Wärmetauscher-Rohrbündel für Entsalzungsanlagen
S31260-Rohre eignen sich für die Herstellung von Meerwasser-Wärmetauscher-Rohrbündeln, die in Entsalzungsanlagen verwendet werden, wo die Rohrseite kontinuierlich chloridreichem Meerwasser ausgesetzt ist. Sein hochlegiertes Chrom-Molybdän-Stickstoff-System verbessert die Beständigkeit gegen lokale Loch- und Spaltkorrosion, während seine Duplex-Struktur eine höhere Festigkeit als herkömmliche austenitische Edelstähle der 300er-Serie bietet.
S31260-Rohre eignen sich für die Herstellung von Meerwasser-Wärmetauscher-Rohrbündeln, die in Entsalzungsanlagen verwendet werden, wo die Rohrseite kontinuierlich chloridreichem Meerwasser ausgesetzt ist. Sein hochlegiertes Chrom-Molybdän-Stickstoff-System verbessert die Beständigkeit gegen lokale Loch- und Spaltkorrosion, während seine Duplex-Struktur eine höhere Festigkeit als herkömmliche austenitische Edelstähle der 300er-Serie bietet.
Für solche Anlagen sollte die Rohrspezifikation die erforderliche Rohrscheiben-Expansion oder Schweißmethode, OD- und Wandtoleranzen, Oberflächenbeschaffenheit, Wärmebehandlung, hydrostatische oder elektrische Prüfung und jede zusätzliche Wirbelstromprüfung vor der Fertigung definieren.
Chemische Zusammensetzung
| UNS-Güte | C Max | Mn Max | P Max | S Max | Si Max | Ni | Cr | Mo | N | Cu | Andere |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S31260 | 0,030 | 1,00 | 0,030 | 0,030 | 0,75 | 5,5-7,5 | 24,0-26,0 | 2,5-3,5 | 0,10-0,30 | 0,20-0,80 | W 0,10-0,50 |
| S31803 | 0,030 | 2,00 | 0,030 | 0,020 | 1,00 | 4,5-6,5 | 21,0-23,0 | 2,5-3,5 | 0,08-0,20 | -- | -- |
| S32205 | 0,030 | 2,00 | 0,030 | 0,020 | 1,00 | 4,5-6,5 | 22,0-23,0 | 3,0-3,5 | 0,14-0,20 | -- | -- |
| S32750 | 0,030 | 1,20 | 0,035 | 0,020 | 0,80 | 6,0-8,0 | 24,0-26,0 | 3,0-5,0 | 0,24-0,32 | 0,50 Max | -- |
| S32760 | 0,030 | 1,00 | 0,030 | 0,010 | 1,00 | 6,0-8,0 | 24,0-26,0 | 3,0-4,0 | 0,20-0,30 | 0,50-1,00 | W 0,50-1,00 |
Mechanische Eigenschaften
| UNS-Güte | Zugfestigkeit Min. MPa | Streckgrenze Min. MPa | Bruchdehnung Min. % | Brinell-Härte Max. |
|---|---|---|---|---|
| S31260 | 690 | 450 | 25 | 290 HBW |
| S31803 | 620 | 450 | 25 | 290 HBW |
| S32205 | 655 | 485 | 25 | 290 HBW |
| S32750 | 800 | 550 | 15 | 310 HBW |
| S32760 | 750 | 550 | 25 | 300 HBW |
Qualitäts- und Prüfanforderungen
Für ASTM A789/A789M S31260-Rohre sollten Materialchemie, Zugfestigkeitseigenschaften, Wärmebehandlung und Maßhaltigkeit auf die Produktionscharge rückverfolgbar sein. Nahtlose Rohre unterliegen den geltenden Flammprüfanforderungen, während geschweißte Rohre den geltenden Flansch- und Rückverformungsanforderungen unterliegen. Jedes fertige Rohr unterliegt außerdem der hydrostatischen Prüfung oder der zerstörungsfreien elektrischen Prüfung gemäß den Anforderungen der Spezifikation.
Für kritische Meerwasser-Wärmetauscheranwendungen können zusätzliche Anforderungen Wirbelstromprüfung, PMI-Verifizierung, Ferrit- oder Phasenbilanzbewertung, Oberflächenrauheitskontrolle, chloridfreie Reinigung, Maßprüfberichte und projektspezifische Korrosionsprüfungen auf Anfrage des Käufers umfassen.
Häufig gestellte Fragen
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Hersteller, kann auch Handel betreiben.
F: Wie lange ist Ihre Lieferzeit?
A: Im Allgemeinen 10-15 Tage, wenn die Ware auf Lager ist, oder 30-40 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Liefern Sie Muster? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Zahlung ≤ 2000 USD, 100 % im Voraus. Zahlung ≥ 2000 USD, 30 % T/T im Voraus, Restbetrag vor Versand. Wenn Sie eine weitere Frage haben, zögern Sie bitte nicht, mich zu kontaktieren.
