JIS G3466 Standard-Karbonstahl-Quadratstahlrohr mit STKR400 und STKR490 in 20 × 20 mm bis 350 × 350 mm Graden
Produktdetails
Quadratisch nahtloses Rohr aus Kohlenstoffstahl
,JIS G3466 Nahtloser Stahlrohr
,Kohlenstoffstahl-Rechteckrohr

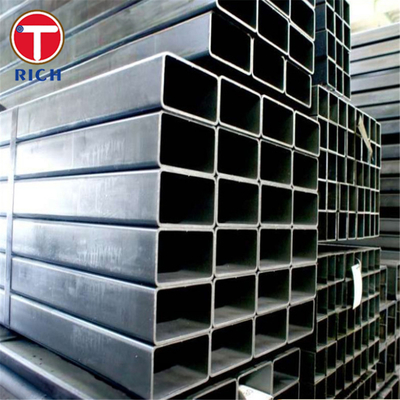

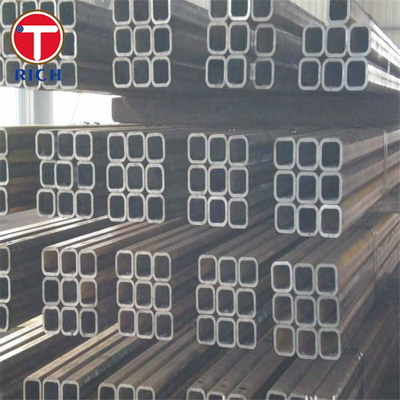

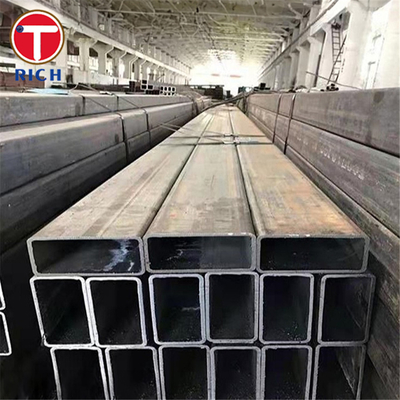

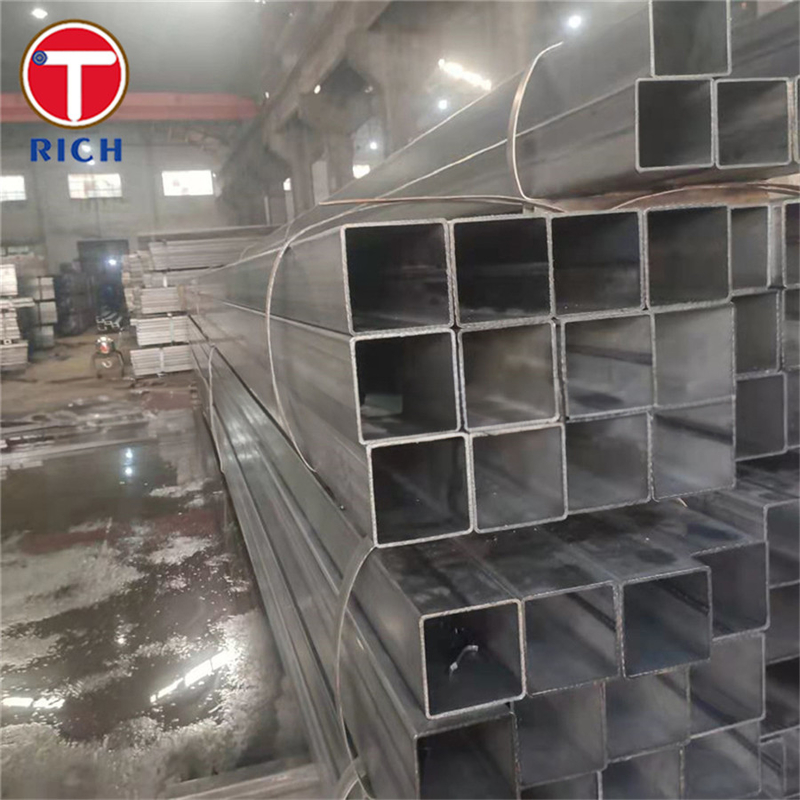

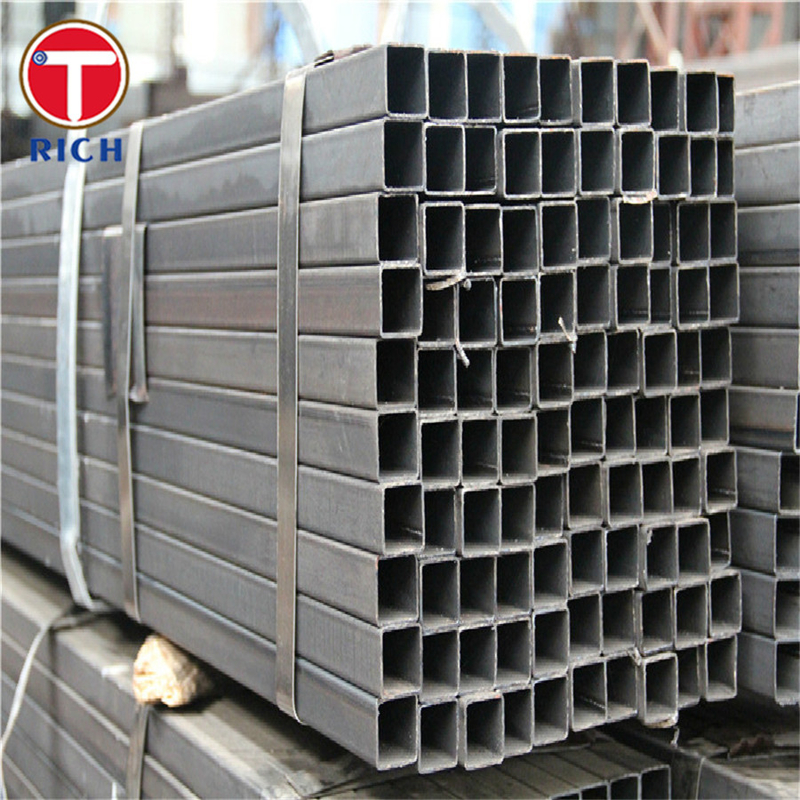

JIS G3466-Kohlenstoffstahl-Vierkantstahlrohr ist ein kaltgeformtes oder geformtes strukturelles Hohlprofil, das für allgemeine Tiefbau-, Architektur- und Stahlkonstruktionen verwendet wird. Gemäß JIS G3466 lauten die Standard-SortensymboleSTKR400UndSTKR490; STKR400 wird für allgemeine Strukturrahmen ausgewählt, während STKR490 verwendet wird, wenn eine höhere Streckgrenze und Zugfestigkeit erforderlich sind. Das Rohr wird normalerweise im hergestellten Zustand ohne Wärmebehandlung geliefert, sofern nicht anders vereinbart. Die Prüfung umfasst die chemische Zusammensetzung, die Zugeigenschaften, die Abmessungen, das Aussehen und die Kennzeichnung.
| Artikel | Spezifikation |
|---|---|
| Material | Quadratisches Hohlprofil aus Kohlenstoffstahl |
| Standard | JIS G3466 |
| Hauptklassen | STKR400, STKR490 |
| Außenmaß | Gängiger Handelsbereich: 20 × 20 mm bis 350 × 350 mm; Sondergrößen nach Vereinbarung |
| Wandstärke | Gängiger Handelsbereich: 1,2–12,5 mm; Dickwandige Optionen unterliegen der Mühlenkapazität |
| Länge | 1-12 m anpassbar; Zu den gängigen Lagerlängen gehören 6 m, 8 m und 12 m |
| Toleranzbereich | Seitenlänge ≤100 mm: ±1,5 mm; Seitenlänge >100 mm: ±1,5 %; Wandstärke <3 mm: ±0,3 mm; Wandstärke ≥3 mm: ±10 % |
| Geradlinigkeit | Maximal 0,3 % der Gesamtlänge |
| Oberflächenzustand | Schwarz, geölt, verzinkt, lackiert oder blank; Die Oberfläche muss frei von schädlichen Mängeln sein |
| Wärmebehandlung | Wird normalerweise im Herstellungszustand geliefert; Eine Wärmebehandlung wird im Allgemeinen nicht angewendet, sofern nicht anders angegeben |
| Herstellungsroute | ERW, feuergeschweißt, automatisch lichtbogengeschweißt oder nahtloses Rohr mit quadratischem Querschnitt |
| Eigentum | STKR400 | STKR490 |
|---|---|---|
| Mindestzugfestigkeit | 400 MPa | 490 MPa |
| Mindeststreckgrenze/Dehngrenze | 245 MPa | 325 MPa |
| Minimale Dehnung | 23 % | 23 % |
| Kohlenstoffgrenze | C ≤0,25 % | C ≤0,18 % |
| Phosphor-/Schwefelgrenzwert | P ≤0,040 %, S ≤0,040 % | P ≤0,040 %, S ≤0,040 % |
| Geradheitskontrolle | ≤0,3 % der Gesamtlänge | ≤0,3 % der Gesamtlänge |
JIS G3466 spezifiziert nur zwei Qualitäten: STKR400 und STKR490. Die oben genannten Werte stammen aus den JIS G3466-Güteklassentabellen und öffentlichen technischen Zusammenfassungen der Norm.
Professionelle Einkäufer fragen normalerweise, ob STKR400 oder STKR490 die richtige Sorte für die Auslegungslast ist. Wir unterstützen Sie bei der Sortenauswahl durch die Prüfung der geforderten Mindeststreckgrenze:STKR400 bietet ≥245 MPa, währendSTKR490 bietet ≥325 MPa. Dadurch wird vermieden, dass teures Material zu stark spezifiziert oder ein tragendes Element zu wenig spezifiziert wird.
Bei geschweißten Rahmen, Halterungen, Geländerpfosten und modularen Strukturen führt eine Nichtübereinstimmung der Abmessungen zu Montageproblemen. Wir kontrollieren die wichtigsten JIS G3466-Toleranzen: Seitenmaß, Wandstärke, Rechtwinkligkeit, Ebenheit, Eckmaß und Geradheit. Die Geradheit kann kontrolliert werden0,3 % der Gesamtlänge, was ein besseres Schneiden, Schweißen und eine bessere Ausrichtung der Vorrichtungen ermöglicht.
Beschaffungsteams benötigen häufig die Rückverfolgbarkeit des Werks, die Kontrolle der Chargennummer und Inspektionsdokumente. JIS G3466 erfordert eine Kennzeichnung nach Güteklasse, Abmessung und Hersteller. Auf Anfrage kann ein Prüfzertifikat vorgelegt werden. Der zitierte JIS-Text verweist auch auf die Inspektionsdokumentation gemäß JIS G 0415.
| Standardsystem | Referenzstandard | Kurzbeschreibung |
|---|---|---|
| JIS | JIS G3466 | Quadratische und rechteckige Rohre aus Kohlenstoffstahl für allgemeine Strukturen |
| ASTM | ASTM A500 / A500M | Kaltgeformte, geschweißte und nahtlose Strukturrohre aus Kohlenstoffstahl in runden und geformten Abschnitten |
| DE | EN 10219 | Kaltumgeformte geschweißte Konstruktionshohlprofile aus unlegierten und Feinkornstählen |
| GOST | GOST-Standards für Hohlprofile | Wird für quadratische und rechteckige Baustahlrohre bei der Beschaffung auf dem GUS-Markt verwendet |
| GB | GB/T 6728-2025 | Kaltumformen von Profilstahl für allgemeine Konstruktionen; aktueller chinesischer nationaler Standard, umgesetzt am 1. März 2026 |
ASTM A500 deckt kaltgeformte, geschweißte und nahtlose Kohlenstoffstahl-Strukturrohre für die geschweißte, genietete oder verschraubte Konstruktion von Brücken und Gebäuden ab.
Anwendungsprodukt: Geländerpfosten aus Stahl für Industrieplattformen.
Das quadratische Stahlrohr JIS G3466 eignet sich für die Herstellung geschweißter Leitplankenpfosten, bei denen eine stabile Querschnittsgeometrie, eine vorhersehbare Streckgrenze und eine saubere Schweißnaht erforderlich sind.
| Grad | Standard | C max % | Si max % | Mn max % | P max % | S max % | Andere |
|---|---|---|---|---|---|---|---|
| STKR400 | JIS G3466 | 0,25 | -- | -- | 0,040 | 0,040 | Bei Bedarf können weitere Legierungselemente hinzugefügt werden |
| STKR490 | JIS G3466 | 0,18 | 0,55 | 1,50 | 0,040 | 0,040 | Bei Bedarf können weitere Legierungselemente hinzugefügt werden |
| ASTM A500 Klasse B | ASTM A500 | 0,26 Hitze / 0,30 Produkt | -- | 1,35 Hitze / 1,40 Produkt | 0,035 Hitze / 0,045 Produkt | 0,035 Hitze / 0,045 Produkt | Cu ≥0,20 %, wenn Kupferstahl spezifiziert ist |
| ASTM A500 Klasse C | ASTM A500 | 0,23 Hitze / 0,27 Produkt | -- | 1,35 Hitze / 1,40 Produkt | 0,035 Hitze / 0,045 Produkt | 0,035 Hitze / 0,045 Produkt | Cu ≥0,20 %, wenn Kupferstahl spezifiziert ist |
| S355J2H | EN 10219 | 0,22 | 0,55 | 1,60 | 0,030 | 0,030 | CEV ≤0,45 %; Schlaganforderung bei -20°C |
| Grad | Standard | Streckgrenze/Dehngrenze | Zugfestigkeit | Verlängerung | Notizen |
|---|---|---|---|---|---|
| STKR400 | JIS G3466 | ≥245 MPa | ≥400 MPa | ≥23 % | Nr. 5 Teststück, Rohrachsenrichtung |
| STKR490 | JIS G3466 | ≥325 MPa | ≥490 MPa | ≥23 % | Nr. 5 Teststück, Rohrachsenrichtung |
| ASTM A500 Klasse B, geformtes Rohr | ASTM A500 | ≥317 MPa | ≥400 MPa | ≥23 % | Quadratische/rechteckige Strukturrohre |
| ASTM A500 Grade C, geformtes Rohr | ASTM A500 | ≥345 MPa | ≥425 MPa | ≥21 % | Quadratische/rechteckige Strukturrohre |
| S355J2H | EN 10219 | ≥355 MPa für t ≤16 mm; ≥345 MPa für 16 |
KV2 ≥27 J bei -20°C |
-
