Herkunftsort:
China
Markenname:
TORICH
Zertifizierung:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR
Modellnummer:
GB/T 14291

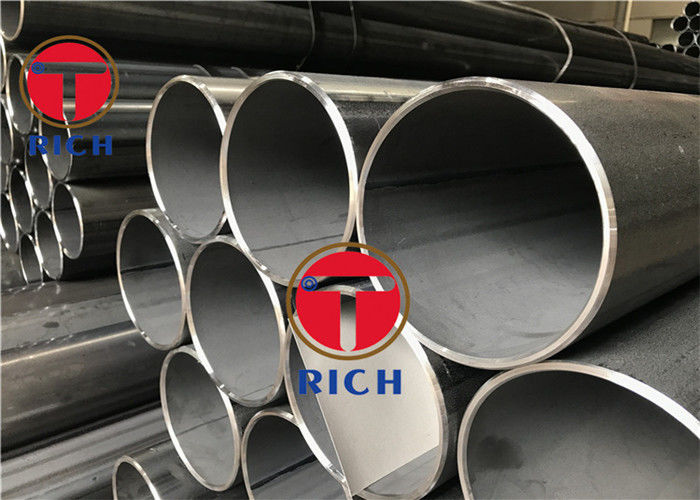

GB/T 14291 Geschweißte Q235A/Q235B Stahlröhren für den Betrieb von Minenflüssigkeiten
Anwendung:Minenwind, Abwasser, Abwassergasdruck und Zellstofftransport mit gerade geschweißtem Stahlrohr
Größe:L-4 ~ 12 m
OD-21,3-660 mm
WT--2.5-14 mm
Grade:Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 45/2001 aufgeführt.
Herstellungsart:Hochfrequenz-Widerstandsschweißen
Lieferzustand:Stahlrohr sollte gerade Nährohr flache Ende Licht Lieferung sein. Das Angebot und die Nachfrage beide Seiten spricht Dinge über, kann auch nach dem Schweiß Wärmebehandlung Lieferung Status oder anderen Status.
TABELLE 1 Zulässige Abweichungen von Außendurchmesser und Wanddicke
Einheit: Millimeter
Nominaler Außendurchmesser D | Zulässige Abweichung des Außendurchmessers | zulässige Abweichung der Wandstärke |
D ≤ 48.3 | ±0.50 | ±10%S |
48.3± 1%D | | |
D>273 | ± 0,75%D |
TABELLE 2 Mechanische Eigenschaften
Zulassung | Zugfestigkeit
| Niedrigere Ertragsfestigkeit | Ausdehnung A% Nicht weniger als | |
D≤ 168.3 | D>1683 | |||
Q235A,Q235B | 375 | 235 | 15 | 20 |
Q295A,Q295B | 390 | 295 | 13 | 18 |
Q345A,Q345B | 470 | 345 | 13 | 18 |
Anmerkung: Die Zeitspanne der Zugprüfung basiert auf der Längsprobe. |
TABELLE 3 Prüfpunkte, Prüfverfahren und Probenahmen von Stahlrohren
Nein | Inspektionsvorhaben | Probenahme und Prüfmethode | Stichprobenmenge |
1 | chemische Zusammensetzung | Die Kommission kann die Kommission auffordern, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen. | Einer pro Ofen (Kannister) |
2 | Zugprüfung | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungsdauer. | Einer pro Charge |
3 | Zugprüfung | GB/T 241 | Einer nach dem anderen. |
4 | Ultraschalluntersuchung | Die in Absatz 1 genannte Regelung gilt nicht. | Einer nach dem anderen. |
5 | Wirbelstromfehlererkennung | GB/T 7735 | Einer nach dem anderen. |
6 | Biegungstest | GB/T 244 | Zwei pro Charge |
7 | Abflachenprüfung | GB/T 246 | Vier pro Rolle |
Tabelle 4 Außendurchmesser,Wanddicke,Theoretisches Gewicht und Prüfdruck
Normaler Außendurchmesser ((D) /mm | Normalwandstärke ((S) /mm | Theoretisches Gewicht (kg/m) | Prüfdruck/MPa | ||
Q235A,Q235B | Q295A,Q295B | Q345A,Q345B | |||
21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
21.3 | 3 | 1.35 | 15 | 15 | 15 |
21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
25 | 2.5 | 1.39 | 15 | 15 | 15 |
25 | 3 | 1.63 | 15 | 15 | 15 |
25 | 3.5 | 1.86 | 15 | 15 | 15 |
25 | 4 | 2.07 | 15 | 15 | 15 |
26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
26.9 | 3 | 1.77 | 15 | 15 | 15 |
26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
26.9 | 4 | 2.26 | 15 | 15 | 15 |
31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
31.8 | 3 | 2.13 | 15 | 15 | 15 |
31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
31.8 | 4 | 2.74 | 15 | 15 | 15 |
33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
33.7 | 3 | 2.27 | 15 | 15 | 15 |
33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
33.7 | 4 | 2.93 | 15 | 15 | 15 |
38 | 2.5 | 2.19 | 15 | 15 | 15 |
38 | 3 | 2.59 | 15 | 15 | 15 |
38 | 3.5 | 2.98 | 15 | 15 | 15 |
38 | 4 | 3.35 | 15 | 15 | 15 |
40 | 2.5 | 2.31 | 15 | 15 | 15 |
40 | 3 | 2.74 | 15 | 15 | 15 |
40 | 3.5 | 3.15 | 15 | 15 | 15 |
40 | 4 | 3.55 | 15 | 15 | 15 |
42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
42.4 | 3 | 2.91 | 15 | 15 | 15 |
42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
42.4 | 4 | 3.79 | 15 | 15 | 15 |
48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
48.3 | 3 | 3.35 | 15 | 15 | 15 |
48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
48.3 | 4 | 4.37 | 15 | 15 | 15 |
51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
