Ausgezeichnetes Od/Identifikation steuerten Rohr-kaltbezogene geformte Stahlrohre GB/T 3094 des legierten Stahls
Produktdetails
Legierter Stahl-nahtloses Rohr
,Baustahlquadratschläuche
Stahlgehalt:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
Anwendung:
Verwendung in Bauteilen, Werkzeug- und Maschinenbauteilen
Herstellungsart:
Kalt gezogen
Typ des Rohres:
Nahtlose Röhre nach der chinesischen Norm GB/T 3094 oder geschweißte Röhre nach Kundenwunsch
Toleranz:
Nach den folgenden Tabellen oder nach Kundenwunsch.
| Toleranz für die Breite | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 30 | ±0.30 | ±0.20 |
| > 30 bis 50 | ±0.40 | ±0.30 | |
| > 50 bis 75 | ± 0,80%A ± 0,80%B | ± 0,70%A ±0,70%B | |
| > 75 | ± 1%A ± 1%B | ± 0,8%A ± 0,8%B | |
| Toleranz für die Wandstärke | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 10 | ±0.18 | ±0.12 |
| > 1,0 bis 3.0 | +15% WT -10% WT | + 12,5% WT -10% WT | |
| > 3 Jahre0 | + 12,5% WT -10% WT | ± 10% WT | |
Randbeugen für die Tube:
Nach den folgenden Tabellen oder nach Kundenwunsch.
| Beulen am Rand | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 30 | 0.20 | 0.10 |
| > 30 bis 50 | 0.30 | 0.15 | |
| > 50 bis 75 | 0.80% | 0.50% | |
| > 75 | 0.90% | 0.60% | |
Beugen:
Für allgemeine Rohre sollte die Biegung ≤ 4,0 mm/m betragen und die Gesamtrechte ≤ 0,4%.
Bei hochgradigen Rohren sollte die Biegung ≤ 2,0 mm/m betragen und die Gesamtgeradheit ≤ 0,2%.
Mechanische Eigenschaften:
| Stahlgehalt | Zugfestigkeit MPa | Leistungsstärke MPa | Verlängerung % |
| Mindestens | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
Form der Enden:
Beide Enden des Rohres sind zu einer vollständigen Endoberfläche zu schneiden, die senkrecht zur Achse ist, und die Schläuche sind von den Enden zu entfernen.
Lieferbedingungen:
Kalt gezogen, Wärmebehandlung ist ebenfalls akzeptabel.

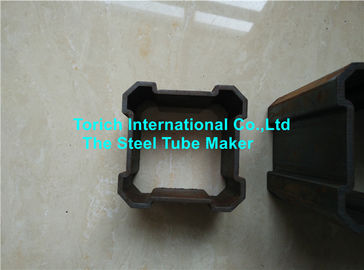

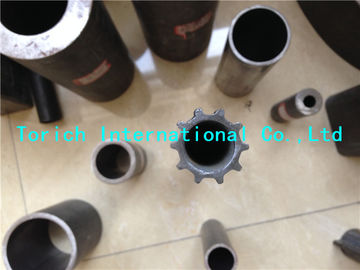

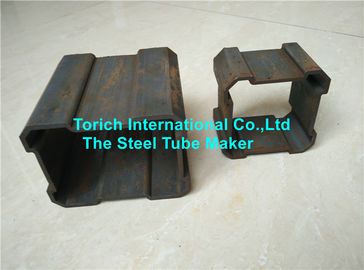

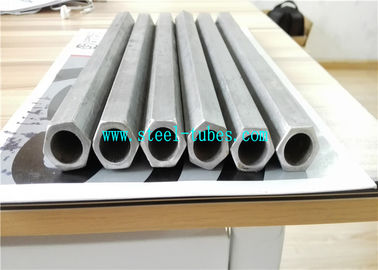

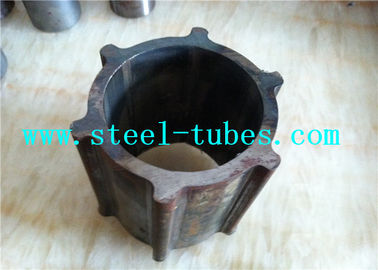

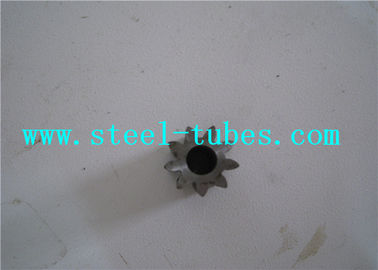

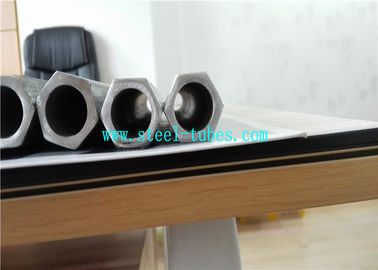

Produktbilder:
-
