Markenbezeichnung: | TORICH |
Modellnummer: | GB/T 13793 |
MOQ: | 5 Tonnen |
Preis: | USD 400-800 / Ton |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsfähigkeit: | 40000 Tonne/Jahr |
Stahlrohre mit einer Längs (Widerstand) Schweißung GB/T 13793
Spezifikt.:
Material: 08# 10# Q195 Q215 Q235 Q345
Größen-Strecke: Od: 4-1200mm
GEWICHT: 0.3-200mm
Allgemeine Länge: 4-12m
Toleranz:
Entsprechend dem folgenden Tabellen- oder Kundenantrag.
Toleranz der Tabelle-1 der Außendurchmesser-Einheit: Millimeter
Außendurchmesser (D) | General Precesion (PD.A) a | Höhere Präzision (PD.B) | Hohe Präzision (PD.C) |
5-20 | ±0.30 | ±0.15 | ±0.05 |
﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
>35-50 | ±0.50 | ±0.25 | ±0.15 |
>50-80 | ±1%D | ±0.35 | ±0.25 |
>80-114.3 | ±0.60 | ±0.40 | |
>114.3-168.3 | ±0.70 | ±0.50 | |
>168.3-219.1 | ±0.80 | ±0.60 | |
>219.1-711 | ±0.75%D | ±0.5%D | |
nicht Stahlrohr für Rolle des Bandförderers beantragen |
Toleranz der Tabelle-2 der Wandstärke-Einheit: Millimeter
Wandstärke (t) | General Precesion (PD.A) a | Höhere Präzision (PD.B) | Hohe Präzision (PD.C) | Ungleichmäßige Wandstärkeb |
0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
>0.70-1.0 | ±0.05 | ±0.04 | ||
>1.0-1.5 | ±0.06 | ±0.05 | ||
>1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
>2.5-3.5 | ±0.16 | ±0.10 | ||
>3.5-4.5 | ±0.22 | ±0.18 | ||
>4.5-5.5 | ±0.26 | ±0.21 | ||
>5.5 | ±7.5%t | ±5.0%t | ||
nicht Stahlrohr für Rolle des Bandförderers beantragen |
Tabelle 3 das Verbiegen des Stahlrohrs
Außendurchmesser (D)/mm | Verbiegen (mm/m), nicht mehr als | ||
General Precesion (PD.A) | Höhere Präzision (PD.B) | Hohe Präzision (PD.C) | |
>16 | 1,5 | 1,0 | 0,5 |
Mechanische Eigenschaften der Tabelle-4
Stahlsorte | Senken Sie Streckgrenze Re1. /MPa | Dehnfestigkeit | Verlängerung | |
D ≤168.3mm | D >168.3mm | |||
≥ | ||||
08,10 | 195 | 315 | 22 | |
15 | 215 | 355 | 20 | |
20 | 235 | 390 | 19 | |
Q195b | 195 | 315 | 15 | 20 |
Q215A, Q215B | 215 | 335 | ||
Q235A, Q235B, Q235C | 235 | 370 | ||
Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
Q345A, Q345B, Q345C | 345 | 470 | ||
Q390A, Q390B, Q390C | 390 | 490 | 19 | |
Q420A, Q420B, Q420C | 420 | 520 | 19 | |
Q460C, Q460D | 460 | 550 | 17 |
Verarbeitung: ERW
Technische Lieferbedingungen: Schweißen oder Wärmebehandlung
Weit verbreitet auf dem Gebiet von: Mechanische und Bauanwendung

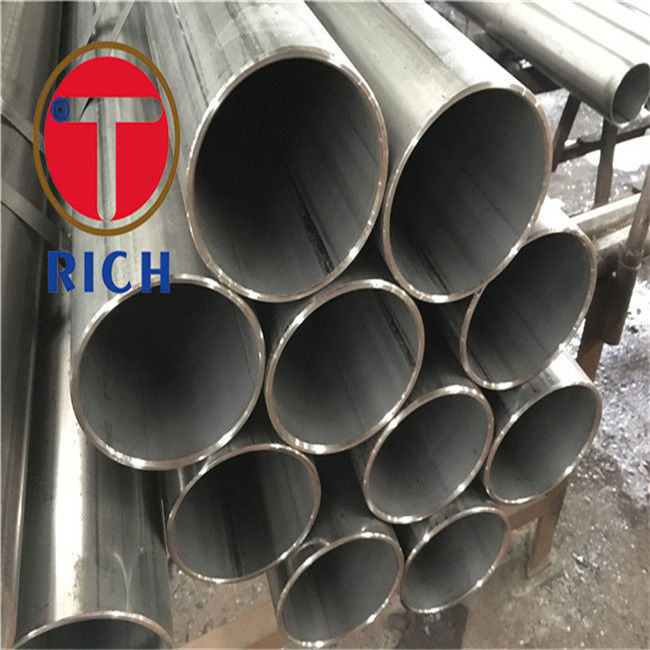

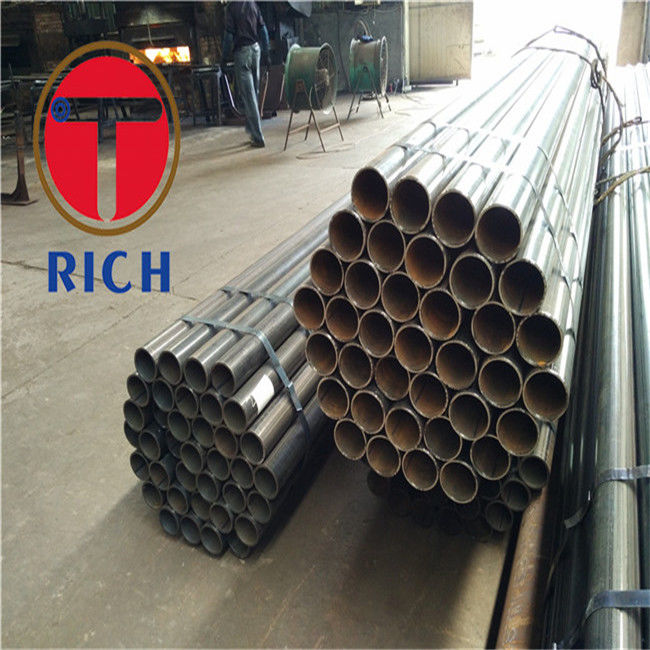

Produktimages:
