Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator

geschweißten Stahl-Leitung

Schweißensstahlschläuche

Herkunftsort:

China

Markenname:

TORICH

Zertifizierung:

ISO 9001,ISO 14001,TS 16949

Modellnummer:

GB/T24187

Kontaktieren Sie uns
Fordern Sie ein Zitat
Produktdetails
Typ:
geschweißte Stahlrohre
sureface:
Helle, kupferne überzogene, galvanisierte oder der Kunden Anforderungen.
Material:
Q195 Q215 Q235 Q295 Q345
Shape:
Runde oder entsprechend dem Antrag des Kunden
Länge:
1-200m
OD:
3.18-18mm
GEWICHT:
0.5-1.2mm
Geschäftsbedingungen:
CIF-UHRKETTE CFR
Hervorheben:

geschweißten Stahl-Leitung

,

Schweißensstahlschläuche

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
5
Preis
USD500-100/ton
Verpackung Informationen
In der Sperrholzkiste in der Holzkiste.
Lieferzeit
15-30 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
50000tons/Year
Beschreibung des Produkts

TORICH GB/T24187 BHG1 Präzisions-Einfachgeschweißte Stahlrohre im Kondensator
Spezifikationen:
Material:C Si Mn P S
Größenbereich:Überdosierung:3.18-18mm
WT:00,5-1,2 mm
Gesamtlänge:1 bis 200 m
Toleranz:
Nach den folgenden Tabellen oder auf Wunsch der Kunden.

Tabelle 1 Außendurchmesser, Wandstärke und theoretisches Gewicht

OD/mm WT/mm
0.30 0.40 0.50 0.60 0.65 0.70 0.80 0.90 1.00 1.30
theoretisches Gewicht / ((kg/m)
3.18 0.0213 0.0274 0.0330
4.00 0.0274 0.0355 0.0432 0.0503
4.76 0.0330 0.0430 0.0525 0.0616 0.0659 0.0701
5.00 0.0348 0.0454 0.0555 0.0651 0.0697 0.0742
6.00 0.0422 0.0552 0.0678 0.0799 0.0858 0.0915 0.1026 0.1132 0.1233
6.35 0.0448 0.0587 0.0721 0.0851 0.0914 0.0975 0.1095 0.1210 0.1319
7.94 0.0565 0.0744 0.0917 0.1086 0.1169 0.1250 0.1409 0.1563 0.1712 0.2129
8.00 0.0570 0.0750 0.0925 0.1095 0.1178 0.1260 0.1421 0.1576 0.1726 0.2148
9.53 0.0683 0.0901 0.1113 0.1321 0.1423 0.1524 0.1722 0.1915 0.2104 0.2639
10.00 0.0718 0.0947 0.1171 0.1391 0.1499 0.1605 0.1815 0.2020 0.2220 0.2789
12.00 0.0866 0.1144 0.1418 0.1687 0.1819 0.1951 0.2210 0.2464 0.2713 0.3430
12.70 0.0917 0.1213 0.1504 0.1790 0.1932 0.2072 0.2348 0.2619 0.2885 0.3655
14.00 0.1014 0.1342 0.1665 0.1983 0.2140 0.2296 0.2604 0.2908 0.3206 0.4072
15.88 0.1153 0.1527 0.1896 0.2261 0.2441 0.2621 0.2975 0.3325 0.3670 0.4674
16.00 0.1162 0.1539 0.1911 0.2279 0.2461 0.2641 0.3000 0.3352 0.3699 0.4713
18.00 0.1310 0.1736 0.2158 0.2575 0.2781 0.2987 0.3393 0.3795 0.4192 0.5354
Theoretisches Gewicht ohne zusätzliche Beschichtung, Dichte Stahl 7,85 kg/m2Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 0

Tabelle 2 Erlaubte Abweichung des Außendurchmessers des Stahlrohrs

Außendurchmesser Allgemeine Präzision Hohe Präzision
< 4.76 ±0.08 ±0.05
4.76 bis 8.00 ±0.12 ±0.07
> 8.00 bis 12.00.00 ±0.16 ±0.10
> 1200 ±0.20 ±0.12

Tabelle 3 Zulässige Abweichung der Wandstärke von Stahlrohren

Wandstärke Zulässige Abweichung
< 070 ±0.05
≥ 070 ±0.07

Tabelle 4 Zulässige Abweichung der angegebenen Länge des Stahlrohrs

Länge Zulässige Abweichung
≤ 2000

+4

0

>2000 bis 5000

+7

0

> 5000 bis 8000

+10

0

TABELLE 5 Chemische Zusammensetzung von Stahlstreifen(Massenteil) %

Kategorie C - Ja. In P S
Kaltgewalzte Streifen aus Niedrigkohle ≤ 008 ≤ 003 ≤ 030 ≤ 0030 ≤ 0030
Kaltgewalzte Streifen aus Kohlenstoffarme Stahl ≤ 0008 ≤ 003 ≤ 025 ≤ 0020 ≤ 0030

TABELLE 6 Mechanische Eigenschaften von kaltgewalzten Spalten aus kohlenstoffarmem Stahl

Stärke

- Ich weiß nicht.

Zugfestigkeit

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 1

Leistungsstärke

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 2

Verlängerung

A/%

0.25 ~ < 0.35 ≥270 ≥ 32
0.35~<0.50 ≥ 34
≥ 050 ≥ 36

a Ersetzt durchPräzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 3wenn das Ertragsphänomen nicht offensichtlich ist.

b Mustertyp mit Musternummer D14 in GB/T 228-2002.

TABELLE 7 Mechanische Eigenschaften von kaltgewalzten Ultra-Niedrigkohlenstoffstahlstreifen

Stärke

- Ich weiß nicht.

Zugfestigkeit

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 1

Leistungsstärke

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 2

Verlängerung

A/%

≤ 050 ≥ 280 130 bis 250 ≥ 38
> 050 ≥ 40

a Ersetzt durchPräzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 3wenn das Ertragsphänomen nicht offensichtlich ist.

b Mustertyp mit Musternummer P14 in GB/T 228-2002.

TABELLE 8 Mechanische Eigenschaften von Stahlrohren

Kategorie

Zugfestigkeit

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 1

Leistungsstärke

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 2

Verlängerung

A/%

Gewöhnliche Stahlrohr ((MA) ≥270 ≥ 180 ≥ 14
Rohr aus weichem Stahl ((MB) ≥ 230 150 bis 220 ≥ 35

a Ersetzt durchPräzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 3wenn das Ertragsphänomen nicht offensichtlich ist.

b Mustertyp mit Musternummer S7 in GB/T 228-2002.

Eigenschaften:

TORICH Qualitätssicherung

Gute Oberflächenqualität

Gute OD- und ID-Toleranz nach technischer Norm
Stabile Qualität
100% Wirbelstromprüfung

Verarbeitung:W-H W-C

Weit verbreitet im Bereich:Kondensator, Verdampfer, Kühlrohr, Brennstoffrohr für Kühl-, Automobil- und Elektrogeräteindustrie

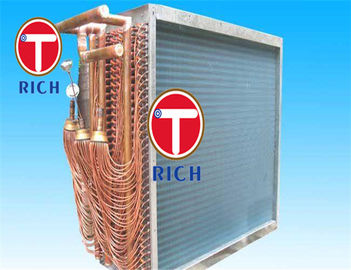

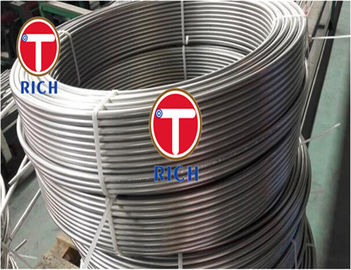

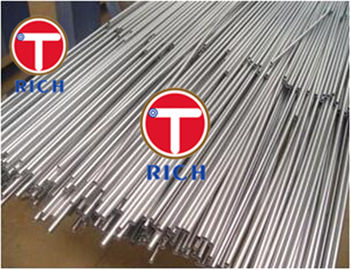

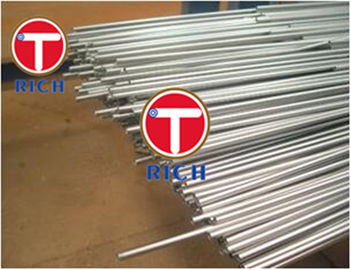

Produktbilder:

Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 10Präzisions-einzelne geschweißte Stahlrohre TORICH GB/T24187 BHG1 im Kondensator 11
