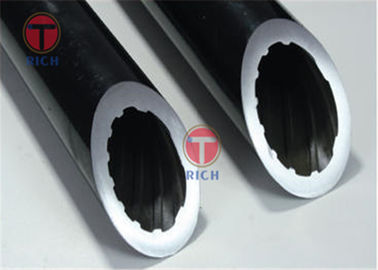

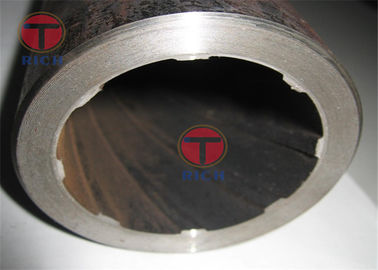

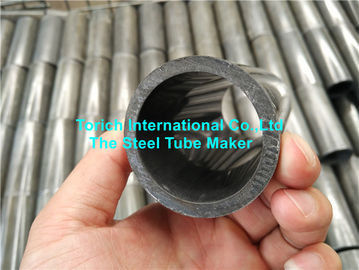

Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel

Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel

Nahtlose Stahlrohre

Präzisionsedelstahlschläuche

Herkunftsort:

China

Markenname:

TORICH

Zertifizierung:

ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR

Modellnummer:

GB/T 20409

Kontaktieren Sie uns
Fordern Sie ein Zitat
Produktdetails
Produktname:
Multi-Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel
Schlüsselwörter:
Multi-rifled nahtloser Stahl-Rohre
Material:
20G 20MnG 25MnG 12CrMoG 15CrMoG
Typ:
Rohr des nahtlosen Stahls
Oberfläche:
geölt
Nutzung:
Hochdruckkessel
Shape:
Runde
Länge:
8-12m
GEWICHT:
6.38-18.33mm
OD:
28.6-66.7mm
Hervorheben:

Nahtlose Stahlrohre

,

Präzisionsedelstahlschläuche

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
0,5 TONNE
Preis
verhandelbar
Verpackung Informationen
In den Bündeln in der Holzkiste
Lieferzeit
30-40 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
60000 Tonnen pro Jahr
Beschreibung des Produkts

Multi-rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel

Anwendung: Baustahl des hochwertigen Kohlenstoffs, legieren Baustahlkaltzeichnung oder kaltgewalztes Innengewinderohr für die Kessel, die für das Produzieren des Hochdrucks und über Druck passend sind

Größe: Länge--8-12m
Od--28.6-66.7mm
GEWICHT--6.38-18.33mm
Biegung--≤1.0mm/m

Oberflächenbeschaffenheit:
interne 1.The und Außenoberflächen von Frau verlegten Rohren werden nicht Sprünge, Falten, Knoten, Falten und Abblätterung haben gelassen. Diese Defekte sollten vollständig entfernt werden. Die Tiefe des Defektabbaus sollte 10% der Wandstärke nicht übersteigen, und die tatsächliche Wandstärke am füllenden Abbaustandort sollte nicht kleiner als die Wandstärke sein. Die minimale zulässige Stärkeabweichung, die Freigabe sollte abgerundet werden
Form 2.The des Fadens sollte intakt gehalten werden. Es muss keine Zeichnung, Winden oder Einsturz geben.
innere und äußere gerade Oberflächen 3.The von innerlich verlegten Rohren (einschließlich nicht-geschärfte Kernstangen) werden eine Tiefe von nicht mehr als 4% der minimalen Wandstärke und ein Maximum von 0,2 Millimeter haben gelassen.
werden lokale Unvollkommenheiten 4.Other, die nicht die Wandstärke übersteigen, um negative Abweichungen zu erlauben, existieren lassen.
Skalen 5.Oxide auf den inneren und Außenseiten des innerlich verlegten Rohrs sollten entfernt werden, damit die dünne Oxidschicht nicht die Inspektion behindert.

Der Grad und die chemische Zusammensetzung des Stahls

ZahlMarkechemische Zusammensetzung (Massenanteil)/%
CManganSiCrMOSP
120G0.17~0.230.35~0.650.17~0.37----≤0.020≤0.025
220MnG0.17~0.230.70~1.000.17~0.37----≤0.020≤0.025
325MnG0.22~0.290.7~1.000.17~0.37----≤0.020≤0.025
412CrMoG0.08~0.150.40~0.700.17~0.370.40~0.700.40~0.55≤0.020≤0.025
515CrMoG0.12~0.180.40~0.700.17~0.370.80~1.100.40~0.55≤0.020≤0.025

Note1: Restelementinhalt von 20G, 20MnG, 25MnG sollte zufriedenstellen: Cu≤0.20%, Cr≤0.25%, Ni≤0.25%, V≤0.08%, Mo≤0.15%; Die restlichen Elemente anderer Marken sollten zufriedenstellen: Cu≤0.20%, Ni≤0.30%.
Note2: Das säurelösliche Aluminium im Stahl 20G sollte nicht sein mehr als 0,010%.
Note3: Der Stickstoffinhalt des Stahls, der durch den Sauerstoffkonverter plus die Raffinierung des Ofens produziert wird, sollte nicht sein mehr als 0,008%.

Die Größe der internen Schraubenrohre und die zulässige Abweichung der Fadenparameter

CodeProjekt„A-“ Zahnarten zulässige Abweichung„B-“ Zahnarten zulässige Abweichung
A

O.D≤38.1mm
38.1mm<O.D<50.8mm
50.8mm≤O.D≤63.5mm
O.D≥63.5mm

±0.15mm
±0.20mm
±0.25mm
±0.30mm

--
B

O.D≤38.1mm
38.1mm<O.D<50.8mm
50.8mm≤O.D≤63.5mm
O.D≥63.5mm

--

±0.15mm
±0.20mm
±0.25mm
±0.30mm

C

Identifikation der Wurzel des Einschraubgewindes:
O.D- (1.11×Minimum W.T×2)
O.D≤38.1mm
38.1mm<O.D<50.8mm
50.8mm≤O.D≤63.5mm
O.D≥63.5mm

±0.15mm
±0.20mm
±0.25mm
±0.30mm

±0.15mm
±0.20mm
±0.25mm
±0.30mm

EMinimum IdentifikationNegative Abweichung bis nullNegative Abweichung bis null
FMinimum W.T

+22%
0

+22%
0

GFadenspitzen----
IFadenspitzenbreite----
Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel 0

Höhe des Fadens:
O.D≤38.1mm
38.1mm<O.D<50.8mm
50.8mm≤O.D≤63.5mm
O.D≥63.5mm

±0.3mm

±0.18mm
±0.20mm
±0.23mm
±0.28mm

KSeitenwinkel des Fadens.±15°±15°
ORadius der gerundeten Ecke an der Wurzel des Fadens----
MFadenneigung±3.2mm±3.2mm
NGewindesteigung±3.2mm×thread-Spitzen±3.2mm×thread-Spitzen
Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel 1SchrägungswinkelVeranschlagenVeranschlagen
TFadenspitzenbreite (axial)±1.3mm±1.3mm
USpitzen (axiale) Nutbreite des Fadens----
  1. Für das B kann die maximale Abweichung jeder möglicher Gewindehöhe die zulässige Abweichung übersteigen, die in der Tabelle spezifiziert wird, aber sie sollte die zulässige Abweichung von 0.08mm nicht übersteigen, und allen durchschnittliche Höhe von verlegt sollte mit der gegebenen Abweichungsstrecke übereinstimmen.
  2. Die Bewertung basiert auf der Achse des Rohres.
Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel 2
Multi- Rifled nahtloser Stahl-Rohre GB/T 20409 für Hochdruckkessel 3
