Präzisions-Stahlhydrozylinder-Rohr GB/T 24187 kaltbezogen für Verdampfer
Produktdetails
abgezogener Hydrozylinderschläuche
,Hydrozylinder-Rohr
TORICH GB/T 24187 Kaltgezogene, präzise geschweißte Stahlrohre
Spezifikationen:
Material:C Si Mn P S
Größenbereich:Überdosierung:3.18-18mm
WT:0.3-1.3 mm
Gesamtlänge:1.5-4 m
Toleranz:
Nach den folgenden Tabellen oder auf Wunsch der Kunden.
Tabelle 1 Außendurchmesser, Wandstärke und theoretisches Gewicht
| OD/mm | WT/mm | |||||||||
| 0.30 | 0.40 | 0.50 | 0.60 | 0.65 | 0.70 | 0.80 | 0.90 | 1.00 | 1.30 | |
| theoretisches Gewicht / ((kg/m) | ||||||||||
| 3.18 | 0.0213 | 0.0274 | 0.0330 | |||||||
| 4.00 | 0.0274 | 0.0355 | 0.0432 | 0.0503 | ||||||
| 4.76 | 0.0330 | 0.0430 | 0.0525 | 0.0616 | 0.0659 | 0.0701 | ||||
| 5.00 | 0.0348 | 0.0454 | 0.0555 | 0.0651 | 0.0697 | 0.0742 | ||||
| 6.00 | 0.0422 | 0.0552 | 0.0678 | 0.0799 | 0.0858 | 0.0915 | 0.1026 | 0.1132 | 0.1233 | |
| 6.35 | 0.0448 | 0.0587 | 0.0721 | 0.0851 | 0.0914 | 0.0975 | 0.1095 | 0.1210 | 0.1319 | |
| 7.94 | 0.0565 | 0.0744 | 0.0917 | 0.1086 | 0.1169 | 0.1250 | 0.1409 | 0.1563 | 0.1712 | 0.2129 |
| 8.00 | 0.0570 | 0.0750 | 0.0925 | 0.1095 | 0.1178 | 0.1260 | 0.1421 | 0.1576 | 0.1726 | 0.2148 |
| 9.53 | 0.0683 | 0.0901 | 0.1113 | 0.1321 | 0.1423 | 0.1524 | 0.1722 | 0.1915 | 0.2104 | 0.2639 |
| 10.00 | 0.0718 | 0.0947 | 0.1171 | 0.1391 | 0.1499 | 0.1605 | 0.1815 | 0.2020 | 0.2220 | 0.2789 |
| 12.00 | 0.0866 | 0.1144 | 0.1418 | 0.1687 | 0.1819 | 0.1951 | 0.2210 | 0.2464 | 0.2713 | 0.3430 |
| 12.70 | 0.0917 | 0.1213 | 0.1504 | 0.1790 | 0.1932 | 0.2072 | 0.2348 | 0.2619 | 0.2885 | 0.3655 |
| 14.00 | 0.1014 | 0.1342 | 0.1665 | 0.1983 | 0.2140 | 0.2296 | 0.2604 | 0.2908 | 0.3206 | 0.4072 |
| 15.88 | 0.1153 | 0.1527 | 0.1896 | 0.2261 | 0.2441 | 0.2621 | 0.2975 | 0.3325 | 0.3670 | 0.4674 |
| 16.00 | 0.1162 | 0.1539 | 0.1911 | 0.2279 | 0.2461 | 0.2641 | 0.3000 | 0.3352 | 0.3699 | 0.4713 |
| 18.00 | 0.1310 | 0.1736 | 0.2158 | 0.2575 | 0.2781 | 0.2987 | 0.3393 | 0.3795 | 0.4192 | 0.5354 |
| Theoretisches Gewicht ohne zusätzliche Beschichtung, Dichte Stahl 7,85 kg/m2 | ||||||||||
Tabelle 2 Erlaubte Abweichung des Außendurchmessers des Stahlrohrs
| Außendurchmesser | Allgemeine Präzision | Hohe Präzision |
| < 4.76 | ±0.08 | ±0.05 |
| 4.76 bis 8.00 | ±0.12 | ±0.07 |
| > 8.00 bis 12.00.00 | ±0.16 | ±0.10 |
| > 1200 | ±0.20 | ±0.12 |
Tabelle 3 Zulässige Abweichung der Wandstärke von Stahlrohren
| Wandstärke | Zulässige Abweichung |
| < 070 | ±0.05 |
| ≥ 070 | ±0.07 |
Tabelle 4 Zulässige Abweichung der angegebenen Länge des Stahlrohrs
| Länge | Zulässige Abweichung |
| ≤ 2000 | +4 0 |
| >2000 bis 5000 | +7 0 |
| > 5000 bis 8000 | +10 0 |
TABELLE 5 Chemische Zusammensetzung von Stahlstreifen(Massenteil) %
| Kategorie | C | - Ja. | In | P | S |
| Kaltgewalzte Streifen aus Niedrigkohle | ≤ 008 | ≤ 003 | ≤ 030 | ≤ 0030 | ≤ 0030 |
| Kaltgewalzte Streifen aus Kohlenstoffarme Stahl | ≤ 0008 | ≤ 003 | ≤ 025 | ≤ 0020 | ≤ 0030 |
TABELLE 6 Mechanische Eigenschaften von kaltgewalzten Spalten aus kohlenstoffarmem Stahl
| Stärke - Ich weiß nicht. | Zugfestigkeit
| Leistungsstärke
| Verlängerung A/% |
| 0.25 ~ < 0.35 | ≥270 | ≥ 32 | |
| 0.35~<0.50 | ≥ 34 | ||
| ≥ 050 | ≥ 36 | ||
| a Ersetzt durch b Mustertyp mit Musternummer D14 in GB/T 228-2002. | |||
TABELLE 7 Mechanische Eigenschaften von kaltgewalzten Ultra-Niedrigkohlenstoffstahlstreifen
| Stärke - Ich weiß nicht. | Zugfestigkeit
| Leistungsstärke
| Verlängerung A/% |
| ≤ 050 | ≥ 280 | 130 bis 250 | ≥ 38 |
| > 050 | ≥ 40 | ||
| a Ersetzt durch b Mustertyp mit Musternummer P14 in GB/T 228-2002. | |||
TABELLE 8 Mechanische Eigenschaften von Stahlrohren
| Kategorie | Zugfestigkeit
| Leistungsstärke
| Verlängerung A/% |
| Gewöhnliche Stahlrohr ((MA) | ≥270 | ≥ 180 | ≥ 14 |
| Rohr aus weichem Stahl ((MB) | ≥ 230 | 150 bis 220 | ≥ 35 |
| a Ersetzt durch b Mustertyp mit Musternummer S7 in GB/T 228-2002. | |||
Eigenschaften:
TORICH Qualitätssicherung
Gute Oberflächenqualität
Gute OD- und ID-Toleranz nach technischer Norm
Stabile Qualität
100% Wirbelstromprüfung
Verarbeitung:W-H W-C
Weit verbreitet im Bereich:Kondensator, Verdampfer, Kühlrohr, Brennstoffrohr für Kühl-, Automobil- und Elektrogeräteindustrie

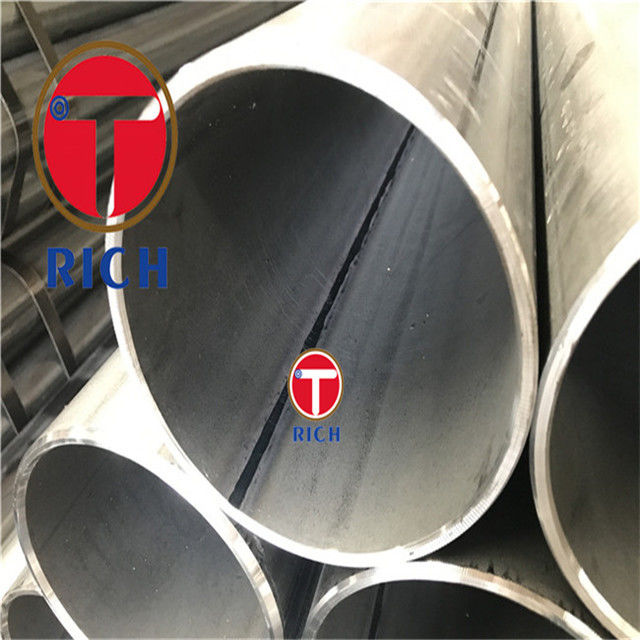

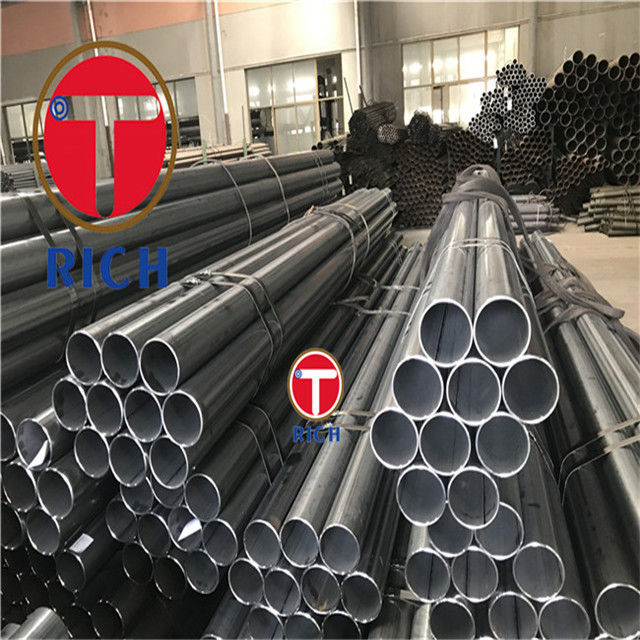

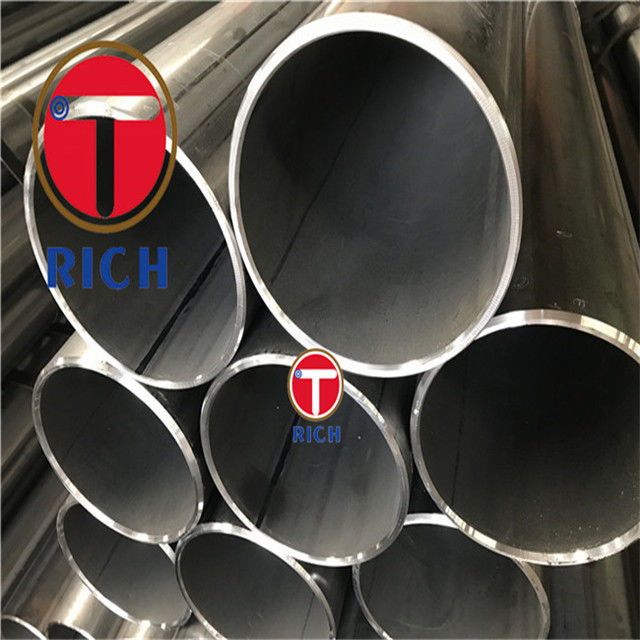

Produktbilder:
Qualitätskontrolle
1~ Inspektion der eingehenden Rohstoffe
2~ Rohstofftrennung zur Vermeidung von Verwechslungen der Stahlqualität
3~ Heizung und Hammerende für das Kalte Zeichnen
4~ Kaltziehen und Kaltwalzen, Lineinspektion
5~ Wärmebehandlung, +A, +SRA, +LC, +N, Q+T
6~ Geradigung-Schneiden auf bestimmte Länge-Abgeschlossener Messkontrollen
7~ Mechanische Prüfungen in eigenen Laboren mit Zugfestigkeit, Ausbeutefestigkeit, Dehnung, Härte, Aufprall, Mikrostruktur usw.
8 ~ Verpackung und Socken.
100% unserer Stahlrohre sind dimensionell geprüft.
100% unserer Stahlrohre werden visuell geprüft, um sicherzustellen, dass sie einen perfekten Oberflächenzustand haben und keine Oberflächenfehler haben.
100% Wirbelstromprüfung und Ultraschallprüfung zur Beseitigung von Längs- und Querfehlern.
-
