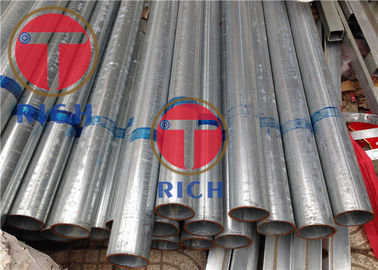

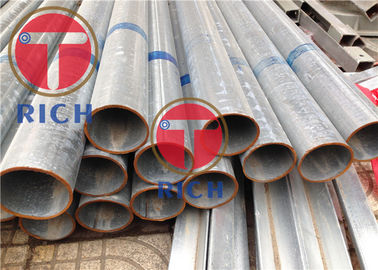

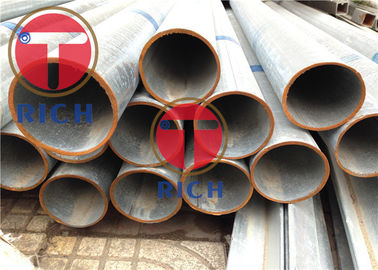

Heißes Bad-galvanisierte geschweißte Stahlrohr-runde Form TORICH für Bau-Struktur
Produktdetails
geschweißten Stahl-Leitung
,Geschweißtes Stahlrohr des elektrischen Widerstands
TORICH Qualitätssicherung
Anwendung:geeignet für mechanische, bauliche und andere strukturelle Zwecke und für das gerade geschweißte Stahlrohr mit einem Außendurchmesser von nicht mehr als 711 mm,kann auch auf allgemein geschweißte Stahlrohre zum Transport von Flüssigkeiten angewendet werden
GrößeL-4 ~ 12m OD ~ 5 ~ 711mm WT ~ 0,5 ~ 5,5mm
Grade:10,20,Q195,Q215,Q213,Q275
Herstellungsart:Das Stahlrohr ist aus warmgewalztem Stahlstreifen oder kaltgewalztem Stahlstreifen nach Hochfrequenz-Widerstandsschweißverfahren hergestellt.
Lieferstaat: Stahlrohr sollte Schweißen oder Wärmebehandlung Zustand Lieferung sein
Oberflächenqualität:Die inneren und äußeren Oberflächen des Stahlrohrs dürfen keine Risse, Krusten, Falten, Delaminationen, Runden und Verbrennungen aufweisen.Oxidschuppen, und äußere Abbruchspuren, die nicht mehr als eine negative Abweichung der Wanddicke betragen
Toleranz des AußendurchmessersEinheit: mm
| Außendurchmesser ((D)) | Allgemeine Präzession (PD.A.)Ein | Höhere Präzision (PD.B) | Hochpräzision (PD.C) |
| 5 bis 20 | ±0.30 | ±0.15 | ±0.05 |
| >20-35 Jahre | ±0.40 | ±0.20 | ±0.10 |
| > 35 bis 50 | ±0.50 | ±0.25 | ±0.15 |
| > 50 bis 80 | ± 1%D | ±0.35 | ±0.25 |
| > 80 bis 1143 | ±0.60 | ±0.40 | |
| > 114.3-168.3 | ±0.70 | ±0.50 | |
| > 168,3 bis 219.1 | ±0.80 | ±0.60 | |
| > 219.1-711 | ± 0,75%D | ± 0,5%D | |
| EinNicht anwendbar für Stahlrohr für Rollen von Bandförderern | |||
Toleranz der Wandstärke Einheit: mm
| Wandstärke (t) | Allgemeine Präzession (PD.A.)Ein | Höhere Präzision (PD.B) | Hochpräzision (PD.C) | Nicht einheitliche Wandstärkeb |
| 0.50 zu 0.70 | ±0.10 | ±0.04 | ±0.03 | ≤ 7,5% t |
| > 0,70-1.0 | ±0.05 | ±0.04 | ||
| > 1,0-1.5 | ±0.06 | ±0.05 | ||
| > 1,5-2.5 | ± 10% t | ±0.12 | ±0.06 | |
| > 2,5 bis 35 | ±0.16 | ±0.10 | ||
| > 3,5 bis 4.5 | ±0.22 | ±0.18 | ||
| > 4,5 bis 55 | ±0.26 | ±0.21 | ||
| > 5 Jahre5 | ± 7,5% t | ± 5,0% t | ||
| EinNicht anwendbar für Stahlrohr für Rollen von Bandförderern bNicht anwendbar für Stahlrohr mit allgemeiner Präzision: Nicht einheitliche Wandstärke ist die Differenz zwischen den maximalen und minimalen Werten der gemessenen Wandstärke auf demselben Querschnitt. | ||||
Gewichtskoeffizient von verzinktem Stahlrohr
| Wandstärke t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Koeffizient c | Eine | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Koeffizient c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Koeffizient c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Wandstärke t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Koeffizient c | Eine | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Koeffizient c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Koeffizient c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Wandstärke t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Koeffizient c | Eine | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Koeffizient c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Koeffizient c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
-
