Herkunftsort:
China
Markenname:
Torich
Zertifizierung:
ISO 9001:2008 , TS16949 , DNV , GL , PED
Modellnummer:
LÄRM 11850

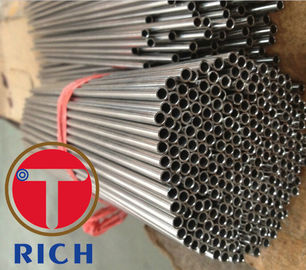

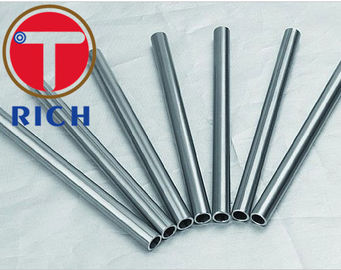

DIN 11850 Rohre aus Edelstahl für die Lebensmittelindustrie Abmessungen,Materialien
Ausgangsstoffe:
X5CrNi1810 - Material Nummer 1.4301
X6CrNiMoTi17122 - Materialnummer 1.4571
X6CrNiMo17122 - Material Nummer 1.4401
X2CrNiMo18143 - Material Nummer 1.4435
X6CrNiTi1810 - Material Nummer 1.4541
Mindestbestellmenge: 5 MT
Zahlungsbedingungen: L/C oder T/T
Versorgungsfähigkeit: 700 MT/Monat
Lieferzeit: FOB, CFR, CIF sind möglich
30 bis 60 Tage je nach Detail PO-Menge
TABELLE 1 Abmessungen und zulässige Abweichungen der Rohre
Nennwert | Reihe | Toleranz | Gewicht | Anmerkung | ||||
1 | 2 | 3 | OD.dev | Wanddicke, Dev. | ||||
10 | 12 |
|
| ±0.12 | 1.0 | ± 10% | 0.27 | Rohre mit einer größeren Wandstärke als die der Serie 1 sind aus bestehenden Rohrnormen für diesen Nenndurchmesserbereich zu wählen. |
| 13 |
| ±0.3 | 1.5 | ± 10% | 0.43 | ||
|
| 14 | ±0.3 | 2.0 | ± 10% | 0.60 | ||
15 | 18 |
|
| ±0.12 | 1.0 | ± 10% | 0.42 | |
| 19 |
| ±0.3 | 1.5 | ± 10% | 0.66 | ||
|
| 20 | ±0.3 | 2.0 | ± 10% | 0.90 | ||
20 | 22 |
|
| ±0.12 | 1.0 | ± 10% | 0.51 | |
| 23 |
| ±0.3 | 1.5 | ± 10% | 0.81 | ||
|
| 24 | ±0.3 | 2.0 | ± 10% | 1.10 | ||
25 | 28 |
|
| ±0.15 | 1.0 | ± 10% | 0.66 | |
| 29 |
| ± 1% | 1.5 | ± 10% | 1.03 | ||
|
| 30 | ±0.3 | 2.0 | ± 10% | 1.40 | ||
32 | 34 |
|
| ±0.15 | 1.0 | ± 10% | 0.82 | |
| 35 |
| ± 1% | 1.5 | ± 10% | 1.26 | ||
|
| 36 | ± 1% | 2.0 | ± 10% | 1.70 | ||
40 | 40 |
|
| ±0.2 | 1.0 | ± 10% | 0.97 | |
| 41 |
| ± 1% | 1.5 | ± 10% | 1.50 | ||
|
| 42 | ± 1% | 2.0 | ± 10% | 2.00 | ||
50 | 52 |
|
| ±0.2 | 1.0 | C10% | 1.26 | |
| 53 |
| ± 1% | 1.5 | ± 10% | 1.90 | ||
|
| 54 | ± 1% | 2.0 | ± 10% | 2.60 | ||
65 | 70 |
|
| ±0.3 | 2.0 | ± 10% | 3.43 | |
80 | 85 |
|
| ±0.3 | 2.0 | ± 10% | 4.16 | |
100 | 104 |
|
| ±0.3 | 2.0 | ± 10% | 5.03 | |
125 | 129 |
|
| ±0.4 | 2.0 | ± 10% | 6.36 | |
150 | 154 |
|
| ±0.4 | 2.0 | ± 10% | 7.49 |
Zitierte Normen:
DIN 2413 Stahlrohre Berechnung der Wanddicke, um dem inneren Druck standzuhalten
DIN 17456 Nahtlose kreisförmige Rohre aus Edelstahl für allgemeine Anforderungen
Prüfbescheinigungen für Materialien nach DIN 50049
