| Markenbezeichnung: | TORICH |
| Modellnummer: | EN10305-2 |
| MOQ: | 2 Ton |
| Preis: | USD 800-1100/Ton |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsfähigkeit: | 60000 Tonne/Jahr |

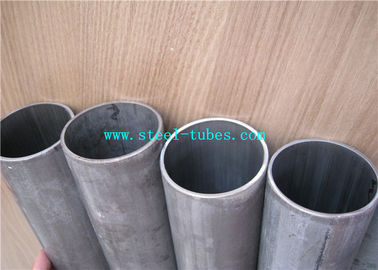

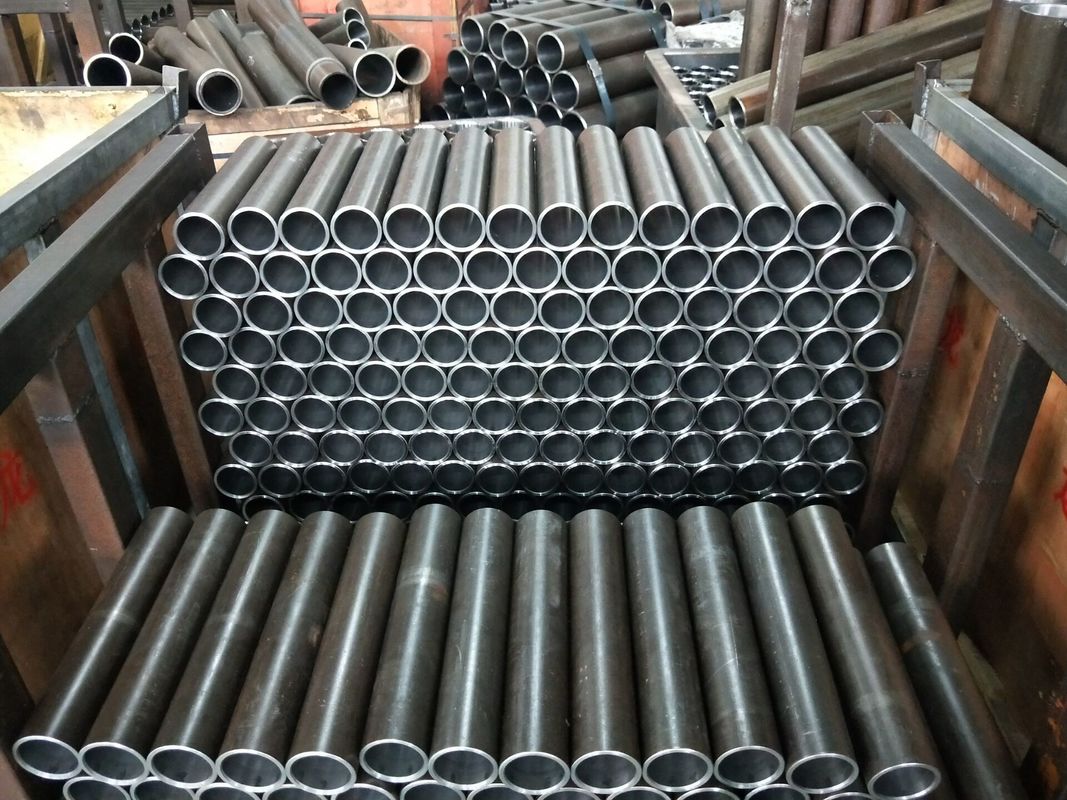

EN10305-2 DOM-Rohr für Stoßdämpfer für Motorräder
EN10305-2 Geschweißte, kalt gezogene Stahlrohre mit hoher Präzision

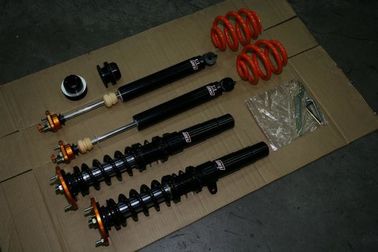

Anwendungen:für die Automobilindustrie/für den Einsatz in Maschinen/Ölzylinderröhren/Stoßdämpfer für Motorräder
Auto-Schockdämpfer-Innenzylinder/Teleskopzylinder
Größenbereich:Überdosierung: 6 bis 350 mm W.T. 1 bis 35 mm L: max. 12000 mm

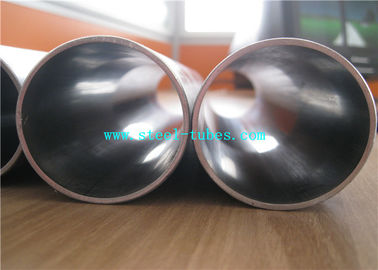

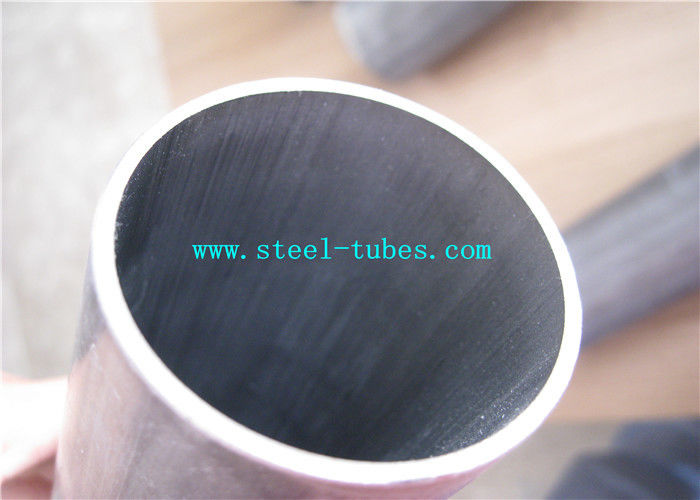

Eigenschaften:Hohe Präzision mit glatter ID-Toleranz und Rauheit
Stahlgehalt und chemische Zusammensetzung
| Stahlgehalt | C | - Ja. | In | P | S | |
| Stahlbezeichnung | Stahlnummer | maximal | maximal | maximal | maximal | maximal |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Mechanische Eigenschaften bei Raumtemperatur | |||||||||||||
| Stahlgehalt | Mindestwerte für die Lieferbedingungen | ||||||||||||
| Stahlbezeichnung | (+Cc) | (+ Lc) | (+ SR) | (+Ad) | (+N) | ||||||||
| Rm Mpa | A % | Rm Mpa | A % | Rm Mpa | ReH Mpa | A % | Rm Mpa | A % | Rm Mpa | Die MPA | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270 bis 410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300 bis 440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340 bis 480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410 bis 550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490 bis 630 | 355 | 22 |
aRm: Zugfestigkeit; ReH: Oberstärke; A: Verlängerung nach Bruch
b 1Mpa = 1N/mm2
c Abhängig vom Grad der Kaltbearbeitung im Veredelungsprozess kann die Leistungsfestigkeit fast so hoch sein wie die Zugfestigkeit.
Für die Berechnung werden folgende Verhältnisse empfohlen:
für Lieferbedingungen +C: ReH ≥0,8 Rm
für Lieferbedingungen +LC: ReH ≥0,7 Rm
d Für die Berechnung wird folgendes Verhältnis empfohlen:ReH≥0,5Rm
e Bei Rohren mit einem Außendurchmesser ≤ 30 mm und einer Wandstärke ≤ 3 mm sind die Mindestwerte für ReH 10 Mpa niedriger als die in dieser Tabelle angegebenen Werte.
Anmerkung: Spezialstahl ist nach Kundenwunsch ebenfalls erhältlich.
Für die Anwendung von:
1~ Inspektion der eingehenden Rohstoffe
2~ Rohstofftrennung zur Vermeidung von Verwechslungen der Stahlqualität
3~ Heizung und Hammerende für das Kalte Zeichnen
4~ Kaltziehen und Kaltwalzen, Lineinspektion
5~ Wärmebehandlung, +A, +SRA, +LC, +N, Q+T
6~ Geradigung-Schneiden auf bestimmte Länge-Abgeschlossener Messkontrollen
7~ Mechanische Prüfungen in eigenen Laboren mit Zugfestigkeit, Ausbeutefestigkeit, Dehnung, Härte, Aufprall, Mikrostruktur usw.
8 ~ Verpackung und Socken.
100% unserer Stahlrohre sind dimensionell geprüft.
100% unserer Stahlrohre werden visuell geprüft, um sicherzustellen, dass sie einen perfekten Oberflächenzustand haben und keine Oberflächenfehler haben.
100% Wirbelstromprüfung und Ultraschallprüfung zur Beseitigung von Längs- und Querfehlern.

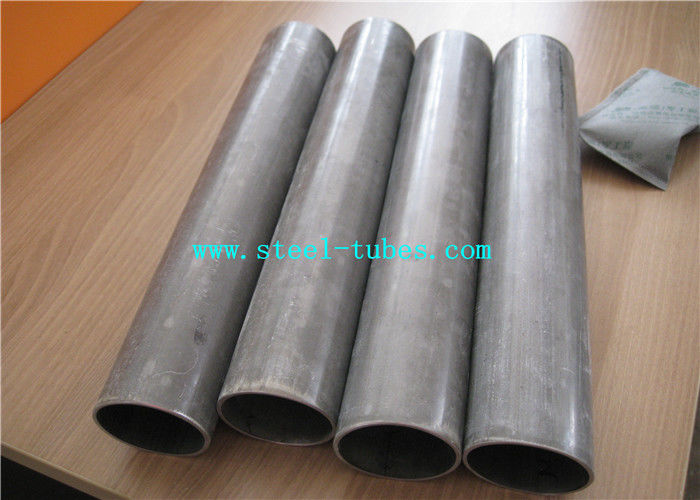

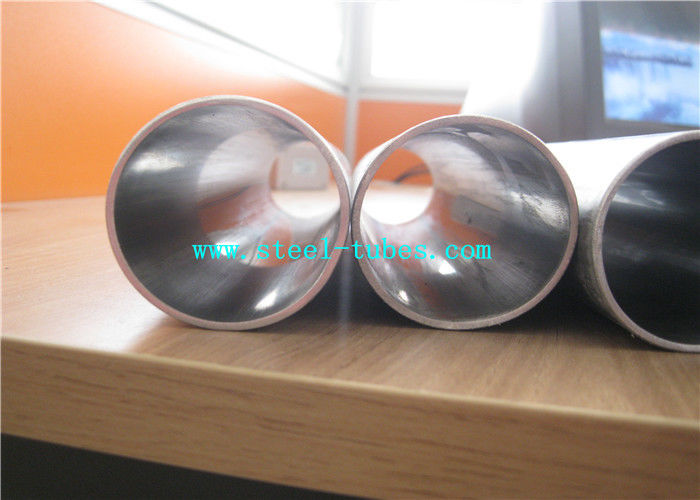

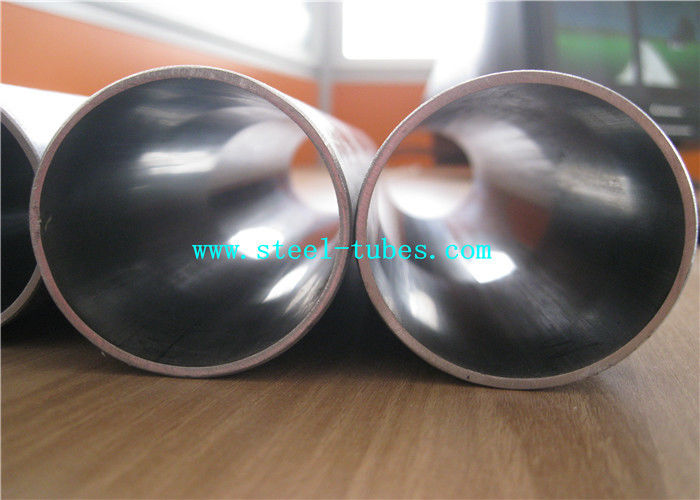

EN10305-2 Geschweißte Stahlrohre mit Präzisionskühlgezogenen Stahlrohren für mechanische / Automobilanwendungen
EN10305-2 Geschweißte, kalt gezogene Stahlrohre mit hoher Präzision
Anwendungen:für die Automobilindustrie/für den Gebrauch in Maschinen/Ölzylinderrohr/Schockdämpfer für Motorräder,Innenzylinder/Teleskopzylinder
Schnelle Einzelheiten:
Größenbereich:Überdosierung: 6 bis 350 mm W.T. 1 bis 35 mm L: max. 12000 mm
Stahlgehalt:E195, E237, E275, E355,
Beschreibung:
ERW+ DOM
Die Rohre werden aus elektrisch geschweißten Vorröhren durch Kaltziehung oder andere geeignete Verfahren hergestellt.
Die Rohre umfassen nicht Schweißvorrichtungen, die zur Verbindung der Länge flacher Walzstreifen vor der Formung des Vorrohrs verwendet werden
Beschreibung:
Mechanische Rohre aus warm- oder kaltgewalztem Stahl.
Hierher gehören elektrisch geschweißte Rohre aus Niedrigkohlenstoffstahl zur Verwendung als mechanische Rohre
Vorteil:
Gute Konzentrizität, besserer Preis als nahtlos.
Stahlgehalt und chemische Zusammensetzung
| Stahlgehalt | C | - Ja. | In | P | S | |
| Stahlbezeichnung | Stahlzahl | maximal | maximal | maximal | maximal | maximal |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Mechanische Eigenschaften bei Raumtemperatur | |||||||||||||
| Stahlgehalt | Mindestwerte für die Lieferbedingung a b | ||||||||||||
| Stahlbezeichnung | (+Cc) | (+ Lc) | (+ SR) | (+Ad) | (+N) | ||||||||
| Rm MPa | A % | Rm MPa | A % | Rm MPa | Gesundheit und Gesundheit MPa | A % | Rm MPa | A % | Rm MPa | - Ich weiß. MPa | A % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270 bis 410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300 bis 440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340 bis 480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410 bis 550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490 bis 630 | 355 | 22 |
aRm: Zugfestigkeit; ReH: Oberstärke; A: Verlängerung nach Bruch
b 1Mpa = 1N/mm2
c Abhängig vom Grad der Kaltbearbeitung im Veredelungsprozess kann die Leistungsfestigkeit fast so hoch sein wie die Zugfestigkeit.
Für die Berechnung werden folgende Verhältnisse empfohlen:
für Lieferbedingungen +C: ReH ≥0,8 Rm
für Lieferbedingungen +LC: ReH ≥0,7 Rm
d Für die Berechnung wird folgendes Verhältnis empfohlen:ReH≥0,5Rm
e Bei Rohren mit einem Außendurchmesser ≤ 30 mm und einer Wandstärke ≤ 3 mm sind die Mindestwerte für ReH um 10 Mpa niedriger als die in dieser Tabelle angegebenen Werte.
Anmerkung: Spezialstahl ist nach Kundenwunsch ebenfalls erhältlich.
Anwendungen:
Automobilindustrie/für die Maschinenindustrie/Ölzylinderröhre/Schockdämpfer für Motorräder
Innenzylinder/Teleskopzylinder
Wettbewerbsvorteil:
Eine gute Rohstoffquelle von Bao Steel.
Schnelle Lieferzeit gemäß PO und Vereinbarung.
Wir produzieren genau nach Standard und Kundenanforderung.
Erfahrenes Exportteam für Kundenservice, schnelle Antwort innerhalb von 24 Stunden.

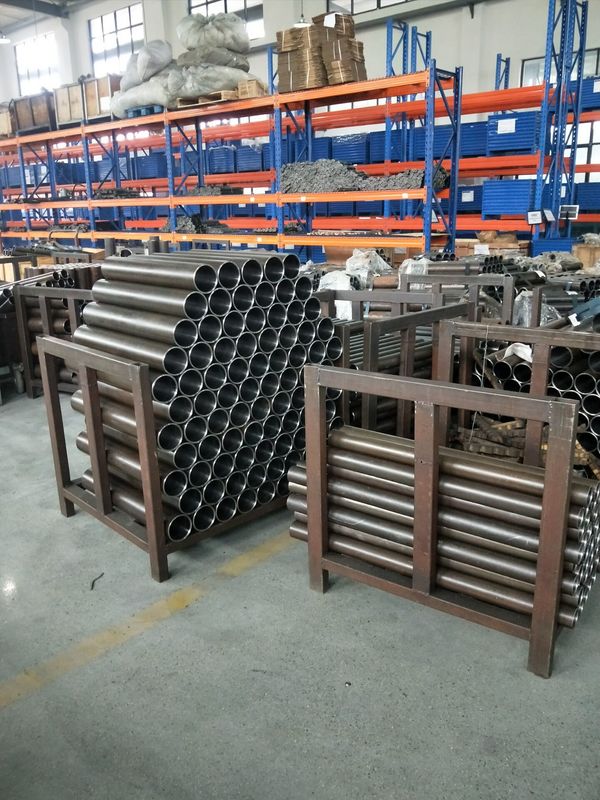

Produktionsstandort:
Prüfmethoden:
Zugprüfung
Abflachenprüfung
Drift-Erweiterungstest
Abmessungskontrollen
Grobheitsmessung
Sichtuntersuchung
Nichtzerstörende Prüfung
a. Prüfung auf Längsfehler
- Wirbelstromprüfung - EN10246-3, Stufe E3
- Ultraschallprüfung - EN10246-7, Stufe U3
b. Dichtheit
- Nichtzerstörungsfähige Prüfungen zur Prüfung der Dichtheit sind nach EN 10246-1 durchzuführen
EN10305 Besteht aus folgenden Teilen unter dem allgemeinen Titel " Stahlrohre für Präzisionsanwendungen - technische Lieferbedingungen "
Teil 1: Nahtlose kaltgezogene Rohre
Teil 2: Geschweißte kaltgezogene Rohre
Teil 3: Kaltgeschweißte Rohre
Teil 4: Nahtlose kaltgezogene Rohre für hydraulische und pneumatische Antriebe
Teil 5: Quadrat- und Rechteckröhren, geschweißt und kalt geschweißt
Teil 6: Geschweißte kaltgezogene Rohre für hydraulische und pneumatische Antriebe
Normativer Bezug:
EN 10002-1 Metallmaterialien - Zugprüfung - Teil 1: Prüfmethode bei Umgebungstemperatur
EN10020, Definition und Einstufung von Stahlsorten
EN10021 Allgemeine technische Lieferanforderungen für Stahl- und Eisenprodukte
EN10027-1, Bezeichnungssysteme für Stahl - Teil 1
EN10027-2, Bezeichnungssysteme für Stahl - Teil 2: Numerische Systeme
EN10052 Wortschatz für Wärmebehandlungstermine für Eisenprodukte.
EN10204 Metallprodukte - Arten von Inspektionsdokumenten
EN10233 Metallmaterialien - Rohr - Abflachenprüfung
EN10234 Metallmaterialien - Rohr - Drift-Erweiterungstest
EN10246-1, Nichtzerstörungsprüfung von Stahlrohren - Teil 1:Automatische elektromagnetische Prüfung nahtloser und geschweißter (außer unter Wasser geschweißter) ferromagnetischer Stahlrohre zur Prüfung der hydraulischen Dichtheit
EN10246-3, Nichtzerstörende Prüfung von Stahlrohren - Teil 3: Automatische Wirbelstromprüfung von nahtlosen und geschweißten (außer unter Wasser geschweißten) Stahlrohren zur Feststellung von Unvollkommenheiten
für die Verwendung in KraftfahrzeugenNichtzerstörende Prüfung von Stahlrohren - Teil 5:Automatische vollständige periphere Magnetumwandler/Flussleckageprüfung nahtloser und geschweißter (außer unter Wasser geschweißter) ferromagnetischer Stahlrohre zum Nachweis von Längsfehlern
EN10246-7, Nichtzerstörungsversuche von Stahlrohren - Qualifikation und Kompetenz des Personals für die nichtzerstörungsfähigen Prüfungen der Stufen 1 und 2.
EN ISO 377, Stahl und Stahlprodukte - Aufstellung und Vorbereitung von Proben und Prüfstücken für mechanische Prüfungen (ISO 377:1997)
EN ISO 2566-1, Stahl - Umrechnung von Dehnungswerten - Teil 1: Kohlenstoff- und Niedriglegierstahl (EN102566-1:1984)
EN 10168, Eisen- und Stahlprodukte - Inspektionsdokumente - Angaben und Beschreibung der Liste
ENV10220, nahtlose und geschweißte Stahlrohre - Abmessungen und Massen je Längeneinheit
EN10266 Stahlrohr, -befestigungsmittel und Strukturhöhle - Definitionen und Symbole für die Verwendung in Produktnormen
EN ISO 4287, Geometrische Produktspezifikationen (GPS) - Oberflächentextur: Profilmethode - Begriffe, Definition und Parameter der Oberflächentextur (ISO 4287:1997)
