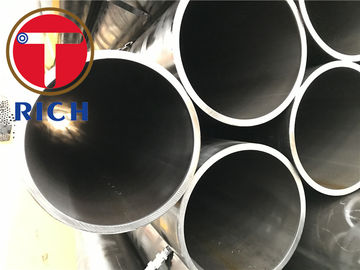

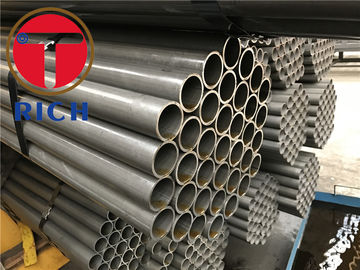

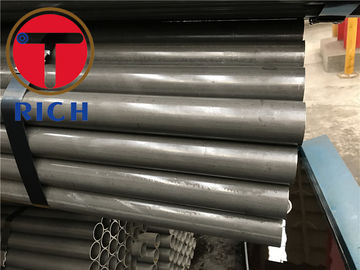

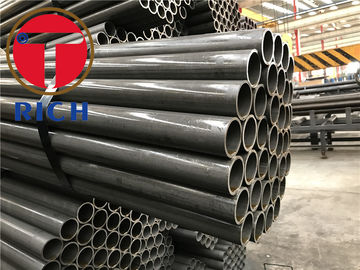

SAEJ525 DOM Steel Tube
Produktdetails
Gezeichnet über Dorn-Stahl-Rohr
,gezeichnet über Dornstahlschläuche
Schnelle Einzelheiten:
SAE J525 Kaltgewalzte Schläuche aus Kohlenstoffarmstahl, geschweißt, zum Biegen und Brennen
Größenbereich:O.D.:30-350mm W.T.:1-15mm L: 12000mm oder auf kurze Stücke nach angegebener Länge geschnitten
Anwendungen:für das Biegen und Fellen, Autoteile
Herstellen:
Die Schläuche bestehen aus flachgewalztem Stahl, der in eine Rohrform geformt ist, deren Kanten durch elektrisches Widerstandsschweißen zusammengefügt und zusammengeschmolzen werden.die Schläuche sind normalisiert und einem Kaltziehvorgang unterzogen worden, der zu einer Mindestminderung der Querschnittslänge um 15% führt., davon 8% in einer Verringerung der Wanddicke.die Schläuche müssen durch eine atmosphärisch kontrollierte Methode normalisiert werden, um ein fertiges Produkt herzustellen, das allen Anforderungen von SAJ525 entspricht.
Abmessungen und Toleranzen:
Die Toleranzen für den Außendurchmesser und den Innendurchmesser der Rohre sind in Tabelle 1 angegeben.
Die für die Rohrwandstärke geltenden Toleranzen sind in Tabelle 2 aufgeführt.
Abmessungstoleranzen dürfen nur für zwei der drei Rohrdimensionen gelten (OD, ID oder Wand)
Sofern zwischen dem Kunden und uns nichts anderes vereinbart wurde, gelten die Abmessungstoleranzen für die Rohr-OD- und Wandmaße.
| Tabelle 1 - Toleranz für den Außendurchmesser von Rohren | ||
| Nominelle Schläuche OD mm | Toleranz OD ± mm | Toleranz ID ± mm |
| Bis zu neun.50 | 0.05 | 0.05 |
| Mehr als 9,50 bis 15,88 inklusive | 0.06 | 0.06 |
| Über 15,88 bis einschließlich 50,80 | 0.08 | 0.08 |
| Mehr als 50,8 bis 63,50 einschließlich | 0.10 | 0.10 |
| Mehr als 63,50 bis 76,20 einschließlich | 0.13 | 0.13 |
| Mehr als 76,20 bis einschließlich 100,00 | 0.15 | 0.15 |
| Die WT-Toleranz darf 10% nicht übersteigen. | ||
| Tabelle 2 - Toleranz der Schlauchwandstärke | |||
| Nennwert Wanddicke | Nennwert der OD Durch 22 mm ± mm | Nennwert der OD 22 bis 48 mm ± mm | Nennwert der OD 48 bis 100 mm ± mm |
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 |
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 |
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 |
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 |
| 3.40 | - | 0.05/0.10 | 0.08/0.08 |
| 3.75 | - | 0.05/0.10 | 0.08/0.08 |
| 4.00 | - | 0.08/0.10 | 0.08/0.10 |
| 4.19 | - | 0.08/0.10 | 0.08/0.10 |
| 4.57 | - | 0.10/0.10 | 0.08/0.13 |
| 5.00 | - | 0.10/0.13 | 0.10/0.13 |
| Tabelle 2 - CHEMISCHE Anforderungen | |
| Elemente | % |
| Kohlenstoff | 0.06-0.18 |
| Mangan | 0.30 gegen 0.60 |
| Phosphpris | 0.040 max. |
| Schwefel | 0.050 max. |
| Tabelle 3 - Mechanische Eigenschaften | |
| Eigenschaften | Wert |
| Leistungsstärke, min. | 170 Mpa |
| Die ultimative Stärke, Min. | 310 Mpa |
| Verlängerung in 50 mm, min | 35% |
| Härte (Rockwell B), max. | 65.00 |
Stahlrohr der Produktion:
Wirbelstromprüfung und Ultraschallprüfung:
Verpackung:
-
