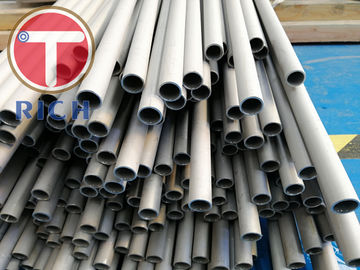

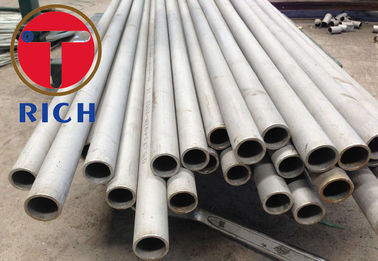

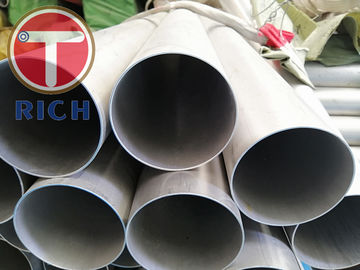

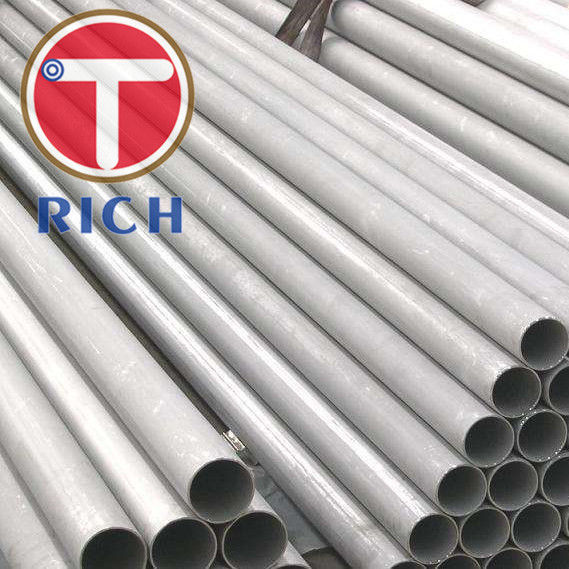

Super- Duplex-Rohr 2507 ASTM A789 UNS S32750

ASTM A789 UNS S32750 Super Duplex 2507 Rohr

Elektrofusionsgeschweißtes Stahlrohr für Korrosionsdienst.

Grade:

S31200, S31260, S31500,

S31803, S32003, S32205,

S32304, S32550, S32750,

S32900, S32950, S32760, S32520

Herstellen:

Schweißen, die Gelenke sind vollständig durchdringend, doppelschweißt oder einzelnschweißt

TABELLE 1 Wärmebehandlung

A Außer wie angegeben, gebräuchlicher Name, keine Marke, weit verbreitet, nicht mit einem Hersteller verbunden.

B Eine ursprünglich vom American Iron and Steel Institute (AISI) zugewiesene Bescheinigung.

Fünf Rohrklassen werden abgedeckt:

Klasse 1 - Rohre müssen in allen Durchgängen durch Verfahren mit Füllmetall doppelschweißt werden und

vollständig röntgenaufgenommen

Klasse 2 - Rohre müssen in allen Durchgängen durch Verfahren mit Füllmetall doppelschweißt werden.

Keine Röntgenaufnahme erforderlich

Klasse 3 - Rohre sind in allen Durchgängen und in allen Schaltstellen durch Verfahren mit Füllmetall zu schweißen.

wird eine Röntgenaufnahme durchgeführt

Klasse 4 - Gleiche als Klasse 3, mit der Ausnahme, dass der Schweißpass, der der Innenfläche des Rohres ausgesetzt ist,

mit einer Dicke von nicht mehr als 0,05 mm,

Klasse 5 - Rohre müssen in allen Durchgängen durch Verfahren mit Füllmetall doppelschweißt werden und

Punktröntgen

Referenzdokumente:

ASTM-Norm:

Eine 240/A 240M-Spezifikation für Chrom und

Chrom-Nickel-Edelstahlplatte, -Blatt und -Band

für Druckbehälter und allgemeine Anwendungen

Eine 480/A 480M-Spezifikation für allgemeine Anforderungen an

Flachgewalzte Edelstahlplatten mit Hitzebeständigkeit,

Blech und Streifen

A 941 Terminologie im Zusammenhang mit Stahl, Edelstahl, verwandte

mit einem Durchmesser von mehr als 0,01 mm

Eine 999/A 999M-Spezifikation für allgemeine Anforderungen an

Rohre aus Legierung und Edelstahl

E 426 Praxis zur Prüfung von elektromagnetischen (Wirbelströmen)

mit einem Durchmesser von nicht mehr als 0,01 mm

mit einer Breite von nicht mehr als 20 mm
