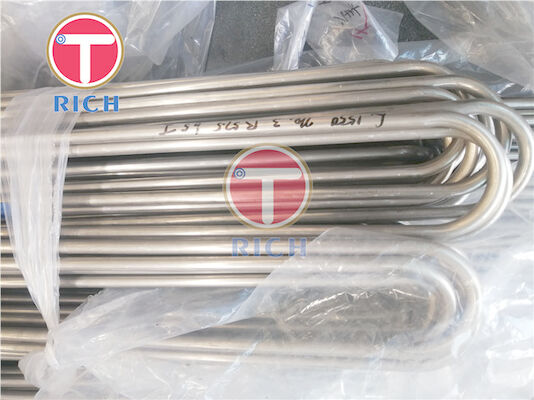

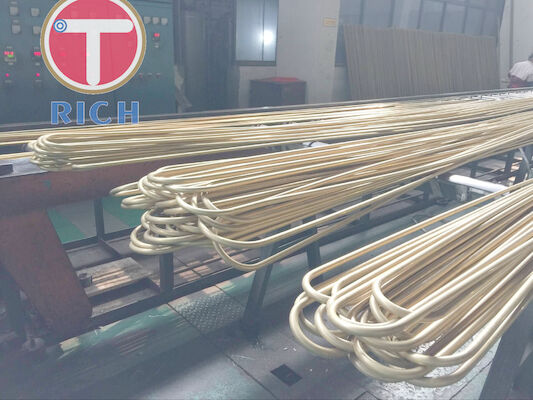

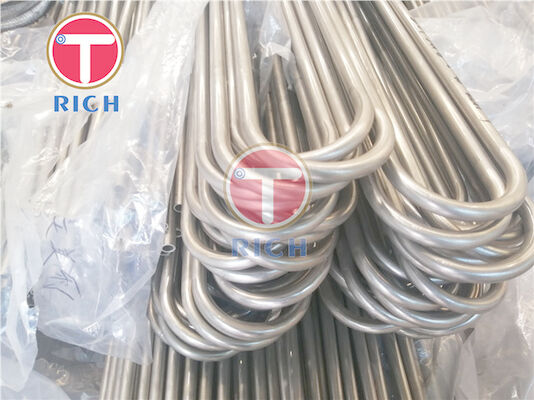

ASTM B111 C71500 Kupfer-Nickel-verstärktes Verdampfer-U-Rohr – 125 MPa Mindeststreckgrenze

Das ASTM B111 C71500 verstärkte Verdampfer-U-Rohr ist ein nahtloses 70/30 Kupfer-Nickel-Wärmeübertragungsrohr für Verdampfer, Kondensatoren und andere Rohrbündel-Wärmeaustauscher. Die Legierung C71500 enthält 29,0–33,0 % Nickel mit kontrollierter Eisenzugabe und hat im geglühten Zustand O61 eine Mindestzugfestigkeit von 360 MPa und eine Mindeststreckgrenze von 125 MPa gemäß den Anforderungen von ASTM B111. ASTM B111 deckt nahtlose Kupfer- und Kupferlegierungsrohre für Kondensatoren und Wärmetauscher bis zu einem Außendurchmesser von 80 mm ab.

Für ein verstärktes Verdampfer-U-Rohr wird das Grundrohr gemäß den Anforderungen von ASTM B111/B111M hergestellt, während der U-Bogenradius, die gerade Schenkellänge, das Verstärkungsprofil, die Länge des unverstärkten Endes und die Maßtoleranzen für den verstärkten Abschnitt auf der vom Käufer genehmigten Rohrzeichnung festgelegt werden sollten. C71500 ist technisch gesehen eine Kupfer-Nickel-Legierung und keine legierte Stahlgüte.

Spezifikationen

ASTM B111 spezifiziert Produktionsprozesse einschließlich Extrusion, Ziehen, Glühen, Richten und Trimmen und erfordert chemische, mechanische, Leistungs- und zerstörungsfreie Prüfkontrollen.

Hauptmerkmale

1. Definierte Mindeststreckgrenze von 125 MPa

C71500 im geglühten Zustand O61 hat eine Mindestzugfestigkeit von 360 MPa und eine Mindeststreckgrenze von 125 MPa, gemessen nach der Methode der 0,5%igen Dehnung unter Last, die in ASTM B111 spezifiziert ist. Diese Kombination bietet ausreichende Festigkeit bei gleichzeitiger Beibehaltung der Duktilität, die für Rohrexpansions- und U-Biegearbeiten erforderlich ist.

2. Kontrollierte 70/30 Kupfer-Nickel-Chemie

C71500 enthält 29,0–33,0 % Ni, 0,40–1,0 % Fe, maximal 1,0 % Mn, maximal 1,0 % Zn und maximal 0,05 % Pb, mit Kupfer als Rest. Die kontrollierten Nickel- und Eisengehalte sind besonders relevant, wenn das Rohr mit Meerwasser oder anderen chloridhaltigen Kühlmedien betrieben wird.

3. 30% Dehnungsfähigkeit im Temper O61

ASTM B111 spezifiziert eine 30%ige Dehnung des ursprünglichen Rohraußendurchmessers für geglühtes C71500. Dies ist ein wichtiger Abnahmeparameter für Rohre, die anschließend mechanisch in eine Rohrbodenplatte expandiert werden müssen.

4. Kontrollierte rekristallisierte Kornstruktur

Für geglühte C71500-Rohre schreibt ASTM B111 eine gleichmäßige und vollständige Rekristallisation mit einer durchschnittlichen Korngröße zwischen 0,010 und 0,045 mm vor. Die Kornstruktur wird mikroskopisch gemäß ASTM E112 ausgewertet.

5. Individuelle Wirbelstromprüfung

Jedes ASTM B111-Rohr muss einer Wirbelstromprüfung unterzogen werden, es sei denn, eine zulässige alternative Druckprüfung ist spezifiziert. ASTM E243 liefert das Verfahren für die elektromagnetische Prüfung zur Erkennung von Diskontinuitäten, die die Betriebsleistung des Rohrs beeinträchtigen könnten.

Unsere Vorteile

1. Kontrolle der Rohrbodenplatten-Expansionsleistung

Ein Hauptanliegen für Kondensator- und Verdampferhersteller ist, ob das Rohr ohne Reißen, übermäßige Kaltverfestigung oder inkonsistente Abdichtung in die Rohrbodenplatte expandiert werden kann.

Für C71500 O61-Rohre basiert die Materialkontrolle auf den ASTM B111-Mindestmechanik-Eigenschaften von 360 MPa Zugfestigkeit und 125 MPa Streckgrenze, zusammen mit der spezifizierten 30%igen Dehnungsanforderung. Die geglühte Kornstruktur wird ebenfalls innerhalb von 0,010–0,045 mm kontrolliert. Diese Parameter bieten objektive Abnahmekriterien, bevor die Rohre in die Rohrbodenplattenmontage eingehen.

2. Inspektion der gesamten Rohrlänge vor der Fertigung

Kleine Längsdiskontinuitäten, Ziehfehler und lokale Wandunregelmäßigkeiten sind kritische Beschaffungsbedenken, da ein einzelnes undichtes Rohr nach der Inbetriebnahme des Wärmetauschers zu einem Stillstand oder einer Verstopfung führen kann.

Jedes Rohr kann gemäß ASTM B111 und ASTM E243 einer Wirbelstromprüfung unterzogen werden. Hydrostatische oder pneumatische Prüfungen können ebenfalls spezifiziert werden, wo zutreffend. Inspektionsprotokolle, Wärmebehandlungsidentifikation, chemische Analysen, Messergebnisse und Daten zu mechanischen Eigenschaften können zur Rückverfolgbarkeit in die Walzwerktestdokumentation integriert werden.

3. U-Bogen- und verstärkte Oberflächenabmessungen werden durch Zeichnung gesteuert

ASTM B111 definiert das grundlegende nahtlose Rohr, legt aber keine universelle Geometrie für verstärkte Verdampferoberflächen oder fertige U-Bögen fest. Aus diesem Grund sollte die Produktion anhand einer genehmigten technischen Zeichnung gesteuert werden, die AD, Wandstärke, Verstärkungshöhe und -teilung, glatte Endlänge, U-Bogenradius, Schenkelabstand, Tangentenpunkte, Gesamtlänge und Maßtoleranzen definiert.

Dies vermeidet die Behandlung der Verstärkungsgeometrie als generische ASTM B111-Anforderung und gibt dem Wärmetauscherhersteller messbare Inspektionskriterien für die Rohreinbringung, Bündelmontage und Rohrbodenplattenpositionierung.

Ausführungsstandards

Anwendung

U-Rohrbündel für mehrstufige Meerwasserentsalzungsverdampfer

C71500 verstärkte Verdampfer-U-Rohre können im Rohrbündel eines mehrstufigen Meerwasserentsalzungsverdampfers verwendet werden. Das Kupfer-Nickel-Basismaterial bietet die erforderliche Integrität des Wärmeübertragungsrohrs, während die verstärkte Verdampferoberfläche die effektive Wärmeübertragungsfläche vergrößert und das Sieden des Kältemittels oder Prozessfluids auf der konstruierten Seite des Rohrs fördert.

Für diese Anwendung sollte die Beschaffungszeichnung die Länge des verstärkten Abschnitts, den für die Rohrbodenplattenexpansion erforderlichen glatten Endabschnitt, den U-Bogenradius, den Schenkelabstand, die zulässige Ovalität nach dem Biegen und die Inspektionsanforderungen definieren.

Chemische Zusammensetzung

Mechanische Eigenschaften

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Hersteller, kann auch Handel betreiben.

F: Wie lange ist Ihre Lieferzeit?

A: Im Allgemeinen sind es 10-15 Tage, wenn die Ware auf Lager ist, oder 30-40 Tage, wenn die Ware nicht auf Lager ist,

es hängt von der Menge ab.

F: Bieten Sie Muster an? Ist es kostenlos oder extra?

A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.

F: Was sind Ihre Zahlungsbedingungen?

A: Zahlung=2000USD, 30% T/T im Voraus, Restbetrag vor Versand.

Wenn Sie eine weitere Frage haben, kontaktieren Sie mich bitte.
