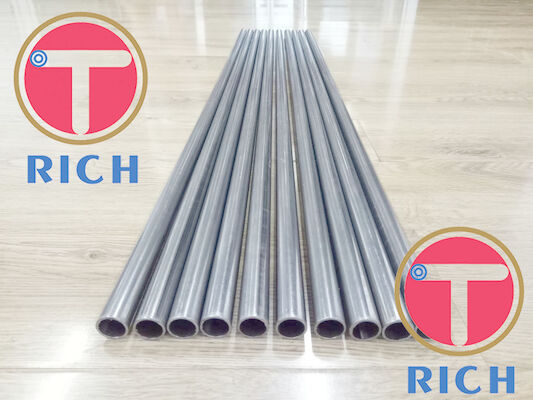

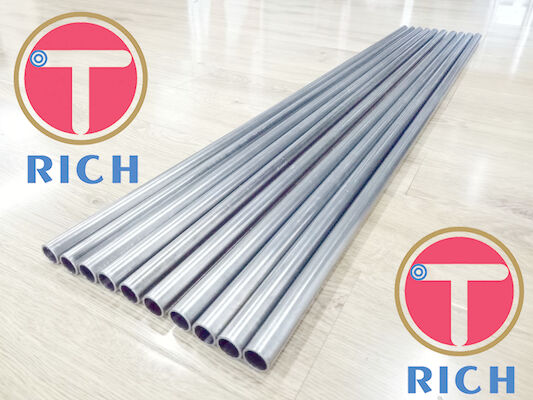

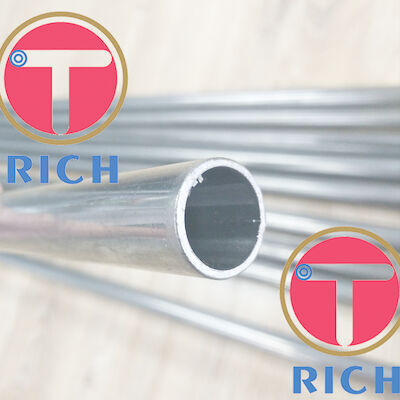

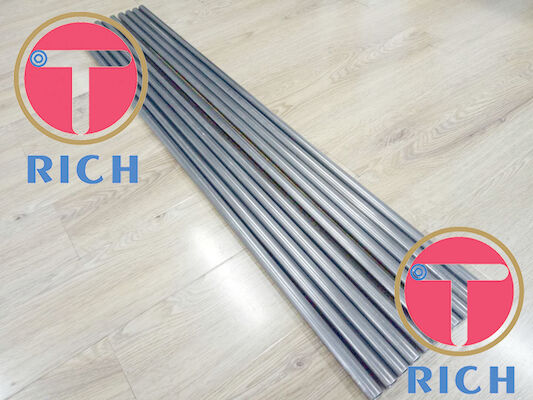

Hochdruckrohr des Wärmetauscher-ASTM A672 Efw

ASTM A672 Elektrofusionsgeschweißtes Stahlrohr für Hochdruckwärmetauscher

Anwendungsbereich

Diese Spezifikation gilt für Stahlrohr: elektrisch verschweißt mit Zugabe von Füllmetall,mit einer Dicke von nicht mehr als 10 mm,.Die Wärmebehandlung kann erforderlich sein oder nicht, um die gewünschten Eigenschaften zu erreichen oder die geltenden Vorschriften zu erfüllen.Zusätzliche Anforderungen für den Einsatz sind vorgesehen, wenn zusätzliche Prüfungen oder Untersuchungen erforderlich sind..

Größenbereich

OD ≥ 400 mm

WT≤75 mm

Referenzdokumente

ASTM-Normen:

A20/A20M Spezifikation für allgemeine Anforderungen an Stahlplatten für Druckbehälter

A370 Prüfverfahren und Definitionen für die mechanische Prüfung von Stahlprodukten

A435/A435M Spezifikation für die Strahl-Ultraschalluntersuchung von Stahlplatten

A530/A530M Spezifikation für allgemeine Anforderungen an spezialisierte Rohre aus Kohlenstoff- und Legierstahl

A5771A577M Spezifikation für die Ultraschall-Winkelstrahlprüfung von Stahlplatten

A578/A578M Spezifikation für die Straight-Beam-Ultraschallprüfung von Walzplatten für spezielle Anwendungen

E109 Methode zur Prüfung von magnetischen Partikeln in Trockenpulver; durch E 709 ersetzt (abgezogen 1981) (4)

E138 Methode zur Kontrolle von nassen magnetischen Partikeln; durch E 709 ersetzt (aus dem Verkehr gezogen 1981) (4)

E110 Prüfmethode für die Eindringhardheit von Metallmaterialien mit tragbaren Härtetestern

E165 Praxis für die Prüfung von Flüssigkeitsdurchdringenden Stoffen für die allgemeine Industrie

E709 Leitfaden für die Prüfung magnetischer Partikel

2.1.1 Spezifikationen für Stahlbleche (Tabelle 1)

A204/A204M Spezifikation für Druckbehälterplatten, Legierstahl, Molybdän

A285/A285M Spezifikation für Druckbehälterplatten aus Kohlenstoffstahl mit geringer und mittlerer Zugfestigkeit

A299/A299M Spezifikation für Druckbehälterplatten, Kohlenstoffstahl, Mangansilikon

A302/A302M Spezifikation für Druckbehälterplatten, Legierstahl,Mangan-Molybdän und Mangan-Molybdän-Nickel

A515/A515M Spezifikation für Druckbehälterplatten aus Kohlenstoffstahl für den Zwischen- und Hochtemperaturbetrieb

A516/A516M Spezifikation für Druckbehälterplatten aus Kohlenstoffstahl für den Betrieb bei mittleren und niedrigen Temperaturen

A533/A533M Spezifikation für Druckbehälterplatten, aus Legierungsstahl, abgeschmolzen und gehärtet, Mangan-Molibden und Mangan-Molibden-Nickel

A537/A537M Spezifikation für Druckbehälterplatten aus wärmebehandeltem Silizium-Kohlenstoff-Mangan-Stahl

Spezifikation der Platte

Prüfungen

Spannungsprüfung, Quergeführte geschweißte Biegungstests, Druckprüfung

Parameter der Wärmebehandlung

Zusätzliche Anforderungen

1. Spannungs- und Biegetests

• Charpy-V-Notch-Test (für Rohre mit einer nominalen Wandstärke von [13 mm] und mehr)
• Härteprüfung
• Produktanalyse
• Metallographie
• Magnetische Partikeluntersuchung von Grundmetallen
• Magnetische Partikelprüfung von Schweißmetall
• Prüfung von Leichtmetall mit Flüssigdurchdringendem Stoff
• Prüfung von Flüssigdurchdringungsmitteln von Schweißmetall
• Strahl-Ultraschalluntersuchung der Flachplatte-UT1
• Strahl-Ultraschalluntersuchung der Flachplatte-UT2
• Ultraschalluntersuchung mit Winkelstrahl (Platte weniger als 50 mm dick) - UT3
