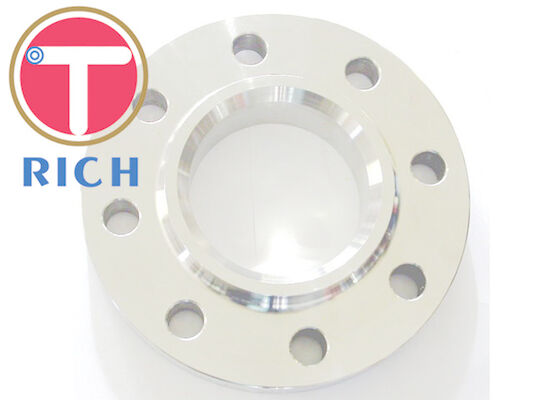

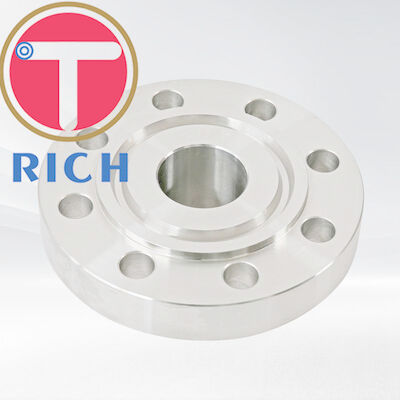

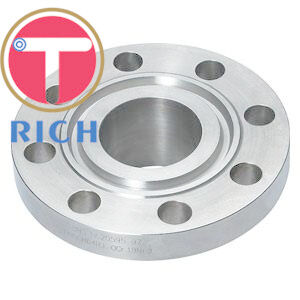

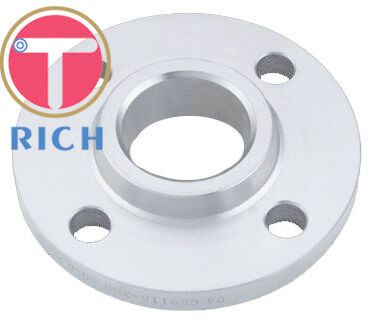

Unlegiertes 15 Gesichts-Flansch ANSI B16.47 Notiz: 8 blindes flaches
Grundlegende Eigenschaften
Herkunftsort:
ZHEJIANG CHINA
Markenbezeichnung:
TORICH
Zertifizierung:
ISO 9001
Modellnummer:
304 316
Immobilienhandel
Mindestbestellmenge:
10 PC
Preis:
USD 3-5 PER PC
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:
50000000 PCS pro Monat
Produktübersicht
ANSI B16.47 SERIES A & B 1/2" 15 NB bis 48" 1200NB SERIES Blindfläche Typ: WN Flange,Also, Flange,L.J. Flange,LWN Flange,SW Flange,Schnittfläche,Ich reduziere Flange.Bild 8 Blind (Blank&Spacer)Spezielle Flansche: Gemäß der Zeichnung Bild Abmessungen: ANSI B16.47 Serie A und B Größe: 1/2" (15 NB) bis ...
Produktdetails
Hervorheben:
Unlegierter flacher Gesichts-Flansch
,15 Notiz: flacher Gesichts-Flansch
,Blinder flacher Flansch des Gesichts-8
Design For Size:
ASA, ASME, LÄRM, PN, JIS, ANSI, BS, EN
Product Name:
Flacher Gesichts-Flansch ASME B16.5
Keyword:
Planflansch
Alloy Or Not:
Unlegiert
Beschreibung des Produkts
ANSI B16.47 SERIES A & B 1/2" 15 NB bis 48" 1200NB SERIES Blindfläche
Typ:
WN Flange,
Also, Flange,
L.J. Flange,
LWN Flange,
SW Flange,
Schnittfläche,
Ich reduziere Flange.
Bild 8 Blind (Blank&Spacer)
Spezielle Flansche: Gemäß der Zeichnung Bild
- Abmessungen: ANSI B16.47 Serie A und B
- Größe: 1/2" (15 NB) bis 48" (1200 NB)
- Klasse: 150 Pfund, 300 Pfund, 600 Pfund, 900 Pfund, 1500 Pfund, 2500 Pfund.
- Normen: ASME B16.47 und ANSI B16.47
- Flanschflächentyp: Flachfläche (FF), Erhöhungsfläche (RF), Ringfläche (RTJ)
| Nein. Rohr Größe | Außen Seien Sie still. | Ich bin nicht derjenige, der das Problem anspricht. | Überdosis von Aufgehoben Gesicht | Hub Diam. | Länge Durch Hub | Ungefähr Gewicht (lb) | Bohrungen | ||||
| - Ich weiß nicht. Hals | Blind | - Ich weiß nicht. Hals | - Ich weiß nicht. Hals | Blind | Nein, die Löcher. | Seien Sie still. Löcher | Boltkreis Seien Sie still. | ||||
| O | C | C | R | X | Y1 | ||||||
| 26 | 34.25 | 2.69 | 2.69 | 29.50 | 26.62 | 4.75 | 300 | 702 | 24 | 1.38 | 31.75 |
| 28 | 36.50 | 2.81 | 2.81 | 31.50 | 28.62 | 4.94 | 345 | 833 | 28 | 1.38 | 34 |
| 30 | 38.75 | 2.94 | 2.94 | 33.75 | 30.75 | 5.38 | 400 | 982 | 28 | 1.38 | 36 |
| 32 | 41.75 | 3.19 | 3.19 | 36 | 32.75 | 5.69 | 505 | 1238 | 28 | 1.62 | 38.50 |
| 34 | 43.75 | 3.25 | 3.25 | 38 | 34.75 | 5.88 | 540 | 1384 | 32 | 1.62 | 40.50 |
| 36 | 46 | 3.56 | 3.56 | 40.25 | 36.75 | 6.19 | 640 | 1676 | 32 | 1.62 | 42.75 |
| 38 | 48.75 | 3.44 | 3.44 | 42.25 | 39 | 6.19 | 720 | 1819 | 32 | 1.62 | 45.25 |
| 40 | 50.75 | 3.56 | 3.56 | 44.25 | 41 | 6.44 | 775 | 2040 | 36 | 1.62 | 47.25 |
| 42 | 53 | 3.81 | 3.81 | 47 | 43 | 6.75 | 890 | 2380 | 36 | 1.62 | 49.50 |
| 44 | 55.25 | 4 | 4 | 49 | 45 | 7 | 990 | 2715 | 40 | 1.62 | 51.75 |
| 46 | 57.25 | 4.06 | 4.06 | 51 | 47.12 | 7.31 | 1060 | 2961 | 40 | 1.62 | 53.75 |
| 48 | 59.50 | 4.25 | 4.25 | 53.50 | 49.12 | 7.56 | 1185 | 3350 | 44 | 1.62 | 56 |
| 50 | 61.75 | 4.38 | 4.38 | 55.50 | 51.25 | 8 | 127 | 3716 | 44 | 1.88 | 58.25 |
| 52 | 64 | 4.56 | 4.56 | 57.50 | 53.25 | 8.25 | 1410 | 4156 | 44 | 1.88 | 60.25 |
| 54 | 66.25 | 4.75 | 4.75 | 59.50 | 55.25 | 8.50 | 1585 | 4636 | 44 | 1.88 | 62.75 |
| 56 | 68.75 | 4.88 | 4.88 | 62 | 57.38 | 9 | 1760 | 5130 | 48 | 1.88 | 65 |
| 58 | 71 | 5.06 | 5.06 | 64 | 59.38 | 9.25 | 1915 | 5675 | 48 | 1.88 | 67.25 |
| 60 | 73 | 5.19 | 5.19 | 66 | 61.38 | 9.44 | 2353 | 6155 | 52 | 1.88 | 69.25 |
