ASME B16.5 Non Alloy Welding Neck Flange Carbon Steel
Produktdetails
Carbon Steel Welding Neck Flange
,Non Alloy Welding Neck Flange
,ASME B16.5 Weld Neck Pipe Flanges
ASME B16.5 Schweißhalsflansche
Der ASME B16.5 Schweißhalsflansch ist mit einem geschnittenen quadratischen Ende zu versehen, wenn die Wandstärke weniger als 5 mm beträgt, und mit einem glatten schrägen Ende, wenn die Wandstärke von 5 mm bis 22 mm beträgt,mit einer Dicke von mehr als 20 mm,Die Schweißspitzen für Stützschweißmaschinen sind nach den Anforderungen der ASME B16 zu bearbeiten.25Die Abmessungen und Abweichungen von einfachen und zusammengesetzten Beulen sind in den folgenden Zeichnungen dargestellt.die Wandstärke t muss den Anforderungen an die Wandstärke des angrenzenden Rohres entsprechen; an der Oberseite der Schrägfläche ist eine Wurzelfläche mit einer Breite f von 2 mm mit einer Toleranz von ±1 mm zu bearbeiten.
Abmessungen:ANSI-Flangen, ASME-Flangen, BS-Flangen, DIN-Flangen, EN 1092-1-Flangen usw.
Normen:ANSI B16.5, ANSI B16.47 Serie A & B, MSS SP44, ASA, API-605, AWWA, individuelle Zeichnungen
Klasse:150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40 usw.
Größe:1/8" NB bis 48" NB.
Flanschfassentyp:Flat Face (FF), Raised Face (RF), Ring-Typ-Gelenk (RTJ)
Einheitliche PrüfverfahrenTyp 01, EN 1092-1 Typ 02, EN 1092-1 Typ 05, EN 1092-1 Typ 11 Flansche
DIN:Die in Absatz 1 genannten Vorschriften gelten für die Verwendung von Zellstoffs, die in der Zellstoffverpackung verwendet werden.
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Das ist ein Scheiß.BS4504, BS4504, BS1560 und BS10
Abmessungen und Gewichte
| Größe | D | T | G | t |
|---|---|---|---|---|
| Ein halbes Zoll. | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 Zoll. | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1 bis 2 Zoll. | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2" | 190 | 28.6 | 104.8 | 7.0 |
| 3 " | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2 " | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10 " | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20 " | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

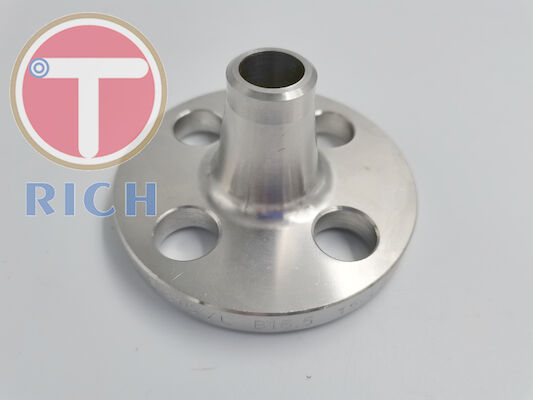

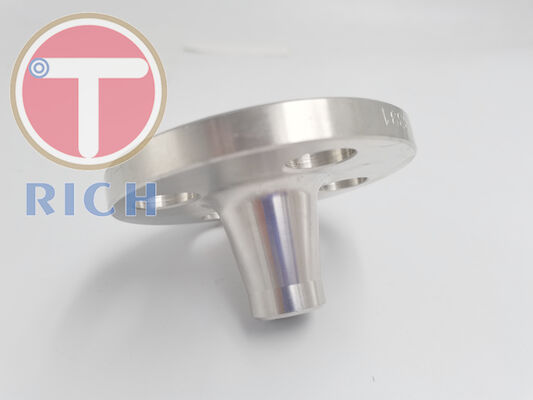

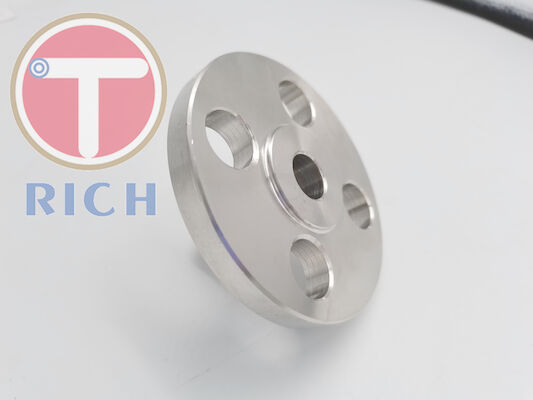

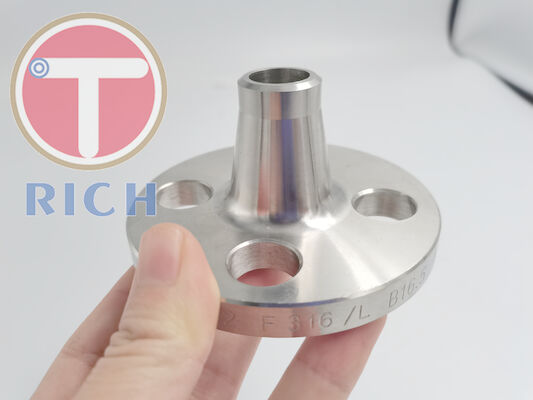

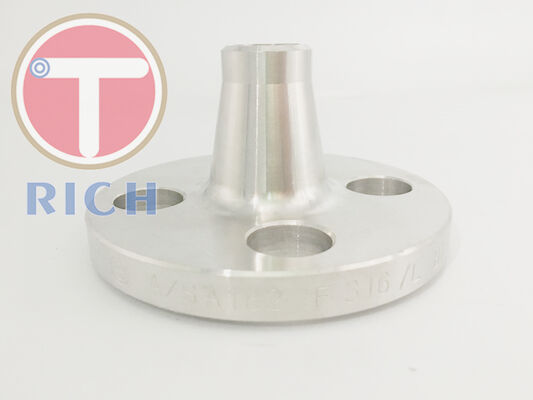

Produktbilder:
Einführung in die Firma:
Verpackung und Lieferung:
Häufig gestellte Fragen:
F: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind ein professioneller Hersteller von Stahlrohren.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen dauert es 7-14 Tage, wenn die Waren auf Lager sind, oder 30-60 Tage, wenn es keine Lagerbestände gibt, dies hängt hauptsächlich von der Menge ab.
F: Liefern Sie kostenlose Proben?
A: Ja.Wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Welche Zahlungsbedingungen haben Sie?
A:Zahlung <=1000USD, 100% im Voraus. Zahlung>=1000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie uns gerne kontaktieren.
-
