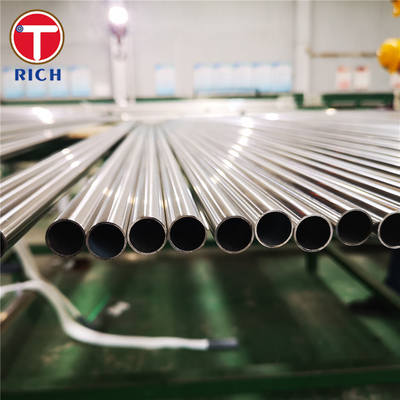

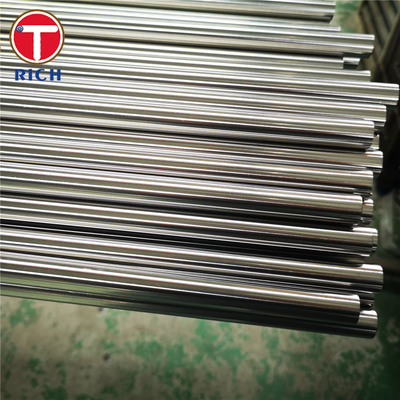

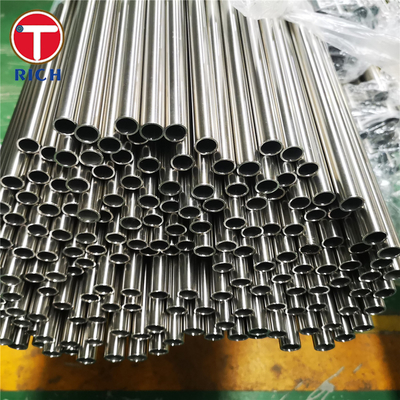

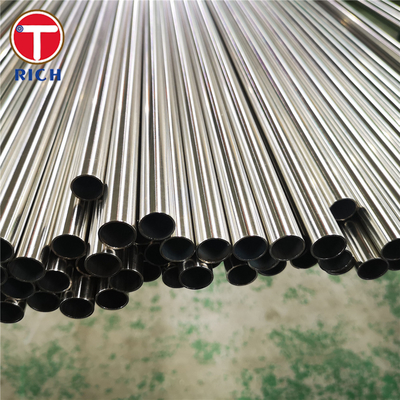

Nahtloses helles getempertes Edelstahl-Rohr TP304 TP316 ASTM A269
Produktdetails
Nahtloses Blankstahl-Rohr
,Heller getemperter Schläuche TP316
,4.0mm helles getempertes Edelstahl-Rohr
4 mm hell gegrilltes Edelstahlrohr ASTM A269 TP304 TP316
Größenbereich: O.D.: 4,0-760 mm W.T.: 1-50 mm L: je nach Kundenanforderung
Herstellen:
Die Rohre werden durch nahtloses oder geschweißtes Verfahren hergestellt.
Die Röhre können warm oder kalt gefertigt werden
Wärmebehandlung:
Alle Schläuche sind im Wärmebehandlungszustand ausgestattet
Mechanische Prüfungen:
Brennprüfung (nahtlose Schläuche)
Flanschprüfung (geschweißte Rohre)
Härteprüfung
Hydrastatische oder zerstörungsfreie elektrische Prüfung
Oberflächenzustand:
Die Rohroberfläche ist freigelegt von Schuppen.
Bei hellen Glühen wird kein Beizen verwendet.
Chemische Anforderungen:
| Grade: | TP201 | TP201LN | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN |
| UNS | S20100 | S20153 | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 |
| C, max. | 0.15 | 0.03 | 0.08 | 0.035 | 0.035 | 0.08 | 0.035 | 0.035 |
| Mn, max. | 5.5 bis 7.5 | 6.4 bis 7.5 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P, max. | 0.06 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, max. | 0.03 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ja, max. | 1.00 | 0.075 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 3.5 bis 6.5 | 4.0-5.0 | 8.0-11.0 | 8.0-12.0 | 8.0-11.0 | 10.0-14.0 | 10.0-15.0 | 10.0-13.0 |
| Zl | 16.0-18.0 | 16.0-17.5 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 |
| - Das ist Mo. | Ich... | Ich... | Ich... | Ich... | Ich... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 |
| Ti | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Tantal | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Kohlenwasser | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Stickstoff | 0.25 | 0.10 zu 0.25 | Ich... | Ich... | 0.10 zu 0.16 | Ich... | Ich... | 0.10 zu 0.16 |
| V | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Kupfer | Ich... | 1.00 | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Andere | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Grade: | TP317 | TP321 | TP347 | TP348 | TP XM-10 | TP XM-11 | TP XM-15 | TP XM-19 |
| UNS | S31700 | S32100 | S34700 | S34800 | S21900 | S21904 | S38100 | S20910 |
| C, max. | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.040 | 0.08 | 0.06 |
| Mn, max. | 2.00 | 2.00 | 2.00 | 2.00 | 8.0-10. Das ist nicht wahr.00 | 8.0-10. Das ist nicht wahr.00 | 2.00 | 4.0-6.0 |
| P, max. | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S, max. | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ja, max. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 11.0-15.0 | 9.0-12.0 | 9.0-12.0 | 9.0-12.0 | 5.5 bis 7.5 | 5.5 bis 7.5 | 10.0-14.0 | 11.5 bis 13.5 |
| Zl | 18.0-20.0 | 17.0-19.0 | 17.0-19.0 | 17.0-19.0 | 19.0-21.5 | 19.0-21.5 | 16.0-18.0 | 20.5 bis 23.5 |
| - Das ist Mo. | 3.00-4.00 | Ich... | Ich... | Ich... | Ich... | Ich... | 2.00-3.00 | 1.5 bis 3.0 |
| Ti | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Tantal | Ich... | Ich... | Ich... | 0.10 | Ich... | Ich... | Ich... | 0.10 zu 0.30 |
| Kohlenwasser | Ich... | Ich... | 10XCmin 1,10 max | Ich... | Ich... | Ich... | Ich... | Ich... |
| Stickstoff | Ich... | Ich... | Ich... | Ich... | 0.15 zu 0.40 | 0.15 zu 0.40 | Ich... | 0.20 zu 0.40 |
| V | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | 0.10 zu 0.30 |
| Kupfer | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Andere | Ich... | Ich... | Ich... | Co 0,20 max | Ich... | Ich... | Ich... | Ich... |
| Grade: | TP XM-29 | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| UNS | S24000 | S31254 | S31725 | S31726 | S31727 | S32053 | S30600 | S32654 |
| C, max. | 0.08 | 0.020 | 0.035 | 0.035 | 0.030 | 0.030 | 0.018 | 0.020 |
| Mn, max. | 11.5 bis 14.5 | 1.00 | 2.00 | 2.00 | 1.00 | 1.00 | 2.00 | 2.0-4.0 |
| P, max. | 0.060 | 0.030 | 0.045 | 0.045 | 0.030 | 0.030 | 0.020 | 0.030 |
| S, max. | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.020 | 0.005 |
| Ja, max. | 1.00 | 0.80 | 1.00 | 1.00 | 1.00 | 1.00 | 3.7 bis 4.3 | 0.50 |
| Ni | 2.3-3.7 | 17.5 bis 18.5 | 13.5-17.5 | 14.5-17.5 | 14.5 bis 16.5 | 24.0-26.0 | 14.0-15.5 | 21.0-23.0 |
| Zl | 17.0-19.0 | 19.5-20.5 | 18.0-20.0 | 17.0-20.0 | 17.5 bis 19.0 | 23.0-24.0 | 17.0-18.5 | 24.0-25.0 |
| - Das ist Mo. | Ich... | 6.0-6.5 | 4.0-5.0 | 4.0-5.0 | 3.8 bis 4.5 | 5.0-6.0 | 0.2 max. | 7.0-8.0 |
| Ti | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Tantal | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Kohlenwasser | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Stickstoff | 0.20 zu 0.40 | 0.18-0.22 | 0.20 max. | 0.10 zu 0.20 | 0.15 zu 0.21 | 0.17-0.22 | Ich... | 0.45-0.55 |
| V | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | 0.30 zu 0.60 |
| Kupfer | Ich... | 0.50 bis 1.00 | Ich... | Ich... | 2.8 bis 4.0 | Ich... | 0.50 max. | Ich... |
| Andere | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Zulässige Abmessungsvariationen | ||||||
| Gruppe | Größe, Außen | Erlaubte Abweichungen des Außendurchmessers, in [mm] | Zulässige Abweichungen in WT, % | Zulässige Abweichungen in der Schnittlänge, in [mm] | ||
| 1 | Bis zu 1/2 ((12.7) | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II werden die folgenden Anforderungen erfüllt: | ±15 | 1/8[3.2] | 0 | |
| 2 | 1/2 bis 1 1/2, ausgenommen | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II werden die folgenden Anforderungen erfüllt: | ± 10 | 1/8[3.2] | 0 | |
| 3 | 1 1/2 bis 3 1/2, ausgenommen | Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen ist zu messen. | ± 10 | 3/16[4.8] | 0 | |
| 4 | 3 1/2 bis 5 1/2, ausgenommen | Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen ist zu messen. | ± 10 | 3/16[4.8] | 0 | |
| 5 | 5 1/2 bis 8, ausgenommen | Der Wert der Verbrennungsmenge ist zu messen. | ± 10 | 3/16[4.8] | 0 | |
| 6 | 8 bis 12, ausgenommen | Der Wert der Verbrennungsmenge ist zu messen. | ± 10 | 3/16[4.8] | 0 | |
| 7 | 12 bis 14, ausgenommen | Bei der Verwendung von Zellstoff ist die Zellstoffdichte zu messen. | ± 10 | 3/16[4.8] | 0 | |
Zusätzliche Anforderungen:
S1 Belastungsfreie Brennschläuche
S2 Unterwasserluftdruckprüfung
S3 Stabilisierende Wärmebehandlung
S4 Korrosionsprüfung zwischen den Körnern
Referenzdokumente:
ASTM-Normen:
ASTM A262 Verfahren zur Erkennung der Anfälligkeit für intergranuläre Angriffe in austenitischen Edelstahlen
ASTM A370 Prüfmethoden und -definitionen für die mechanische Prüfung von Stahlprodukten
ASTM A480/A 480M-Spezifikation für allgemeine Anforderungen an flachgewalzte rostfreie und hitzebeständige Erzeugnisse
Stahlplatten, -schalen und -streifen
ASTM A632 Spezifikation für nahtlose und geschweißte austenitische Rohre aus Edelstahl (kleiner Durchmesser)
für den Allgemeinen Dienst
ASTM A1016/A 1016M-Spezifikation für allgemeine Anforderungen an ferritischen Legierungsstahl, austenitischen Legierungsstahl
und Rohre aus Edelstahl
ASTM E 527 Praxis für die Nummerierung von Metallen und Legierungen im einheitlichen Nummerierungssystem (UNS)
ASME B31.3 Prozessleitungen
SAE J1086 Praxis für die Nummerierung von Metallen und Legierungen
-
