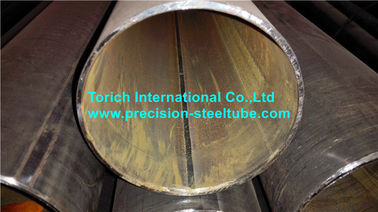

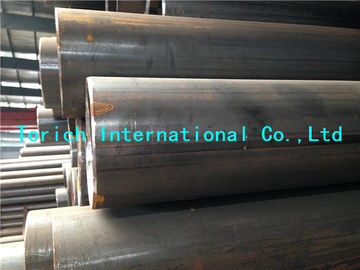

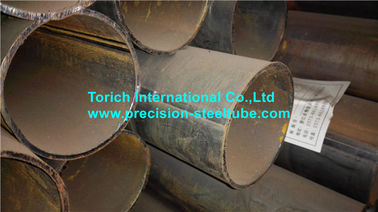

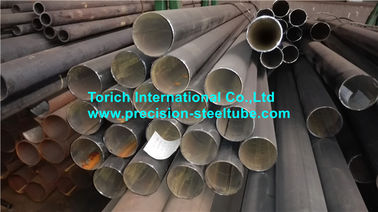

BS6323-7 SAW4, nahtlose geschweißte Längsrohre des versenkten Bogen-SAW5
Produktdetails
geschweißten Stahl-Leitung
,Geschweißtes Stahlrohr des elektrischen Widerstands
Standard: BS6323-7 Nahtlose und geschweißte Stahlrohre für Automobilmechanik und allgemeines Ingenieurwesen
Teil 7: Spezifische Anforderungen an unter Wasser geschweißte Stahlrohre
Anwendungen: für die Automobilindustrie / für den Gebrauch von Maschinen / für mechanische und technische Zwecke
GrößenbereichIch bin nicht derjenige, der das Problem hat, aber ich bin derjenige, der es hat.6.3-50 mm L:max 12000 mm
Herstellungsart:
Die Rohre werden durch Längsschubschweißen von vorgeformter Stahlplatte oder Schelp durch automatisches Unterwasserbogenschweißen hergestellt
Lieferbedingungen:
Die Schläuche werden in folgenden Bedingungen geliefert:
a) als geschweißt
b) Warme Größe
c) Kühlgröße
| Chemische Zusammensetzung und mechanische Eigenschaften | ||||||||
| Benennung | Chemische Zusammensetzung (Analyse der Löffel) | Mechanische Eigenschaften | ||||||
| C | - Ja. | In | P | S | Re | Rm | Eine | |
| Maximal. | Maximal. | Maximal. | Maximal. | Maximal. | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, z. B. BS 5135.a Grain-Refining-Elemente können nach Wahl des Herstellers dieser Sorte hinzugefügt werden. | ||||||||
| Abmessungen von unter Wasser geschweißten Stahlrohren | ||||||
| Außendurchmesser | Stärken | |||||
| Mindestdicke | Häufig verwendete Dicken | Höchstdicke | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| HINWEIS: Andere Außendurchmesser und -stärken sind nach Vereinbarung zwischen Käufer und Hersteller verfügbar.Für Schnittseigenschaften einschließlich Masse je Längeneinheit siehe Anlage B der BS 6323-1:1982 | ||||||
Anmerkung: Spezialstahl ist nach Kundenwunsch ebenfalls erhältlich.
Prüfungen:
Biegetests (Bänder)
Der Durchmesser des Stäbels entspricht der Größe mal der Dicke der Prüfstücke.
Das Prüfstück darf keine nennenswerten Risse oder Mängel aufweisen. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
In Grenzfällen sind weitere Prüfungen an Prüfstücken aus demselben Schweiß, das dem ursprünglichen Prüfstück angrenzt, durchzuführen.
Veröffentlichungen, auf die Bezug genommen wird:
BS3601Rohre aus Stahl für Druckzwecke: Kohlenstoffstahl mit bestimmten Eigenschaften bei Raumtemperatur
BS 3602,Spezifikationen für Stahlrohren und -röhren für Druckzwecke: Kohlenstoff- und Kohlenmanganstahl mit bestimmten hohen Temperatur-Eigenschaften.
BS 3603, Spezifikation für Stahlrohren und -röhren für Druckzwecke: Kohlenstoff- und Legierstahl mit bestimmten Niedertemperatur-Eigenschaften
BS3604,Spezifikation für Stahlrohre und -rohre für Druckzwecke: Ferrit-Legierstahl mit spezifizierten Temperatur-Eigenschaften.
BS3605, Nahtlose und geschweißte austenitische Rohre aus Edelstahl und Rohre aus Stahl für Druckzwecke
BS4360, Spezifikation für schweißfähige Strukturstähle
BS4848, Warmgewalzte Stahlprofile
BS4848-2Hohle Abschnitte
BS5135, Metallbogenschweißen von Kohlenstoff- und Kohlenmanganstählen
BS 6323Spezifikation für nahtlose und geschweißte Stahlrohre für Automobil-, Maschinen- und Maschinenbauzwecke
BS 6323-1, Allgemeine Anforderungen
-
