Produktdetails:
|
|
Herkunftsort: | China |
---|---|
Markenname: | TORICH |
Zertifizierung: | ISO 9001-2008 ISO 14001 EN 10204.3.1 ABS etc |
Modellnummer: | SAE J525 |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 5 Tonnen |
Preis: | 600-1200 USD/TON |
Verpackung Informationen: | Rostschutzöl in der sechseckigen Verpackung |
Lieferzeit: | 5-8weeks |
Versorgungsmaterial-Fähigkeit: | 50000 Tonnen pro Jahr |
Detailinformationen |
|||
Material: | Kohlenstoffarmer Stahl | Standard: | SAE J525 |
---|---|---|---|
Größen-Strecke: | O.D.: 6-350mm W.T.: 1-15mm | Anwendungen: | Für das Verbiegen und das Erweitern zu den Autoteilen |
Herstellungsmethode: | Geschweißt und kaltbezogen | Shape: | Runde |
Lieferbedingung: | Getempertes usw. | Länge: | Entsprechend Kunde Auftrag |
Markieren: | Schweißensstahlschläuche,Geschweißtes Stahlrohr des elektrischen Widerstands |
Produkt-Beschreibung

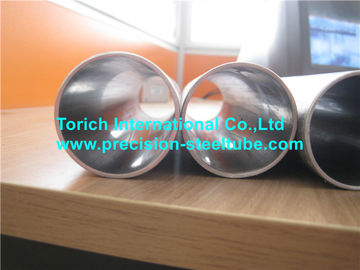

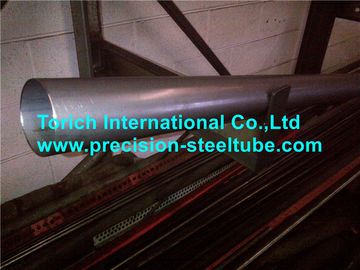

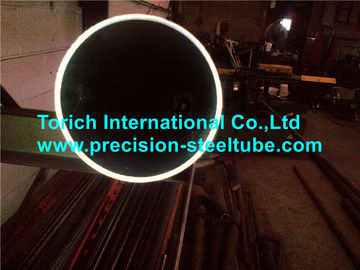

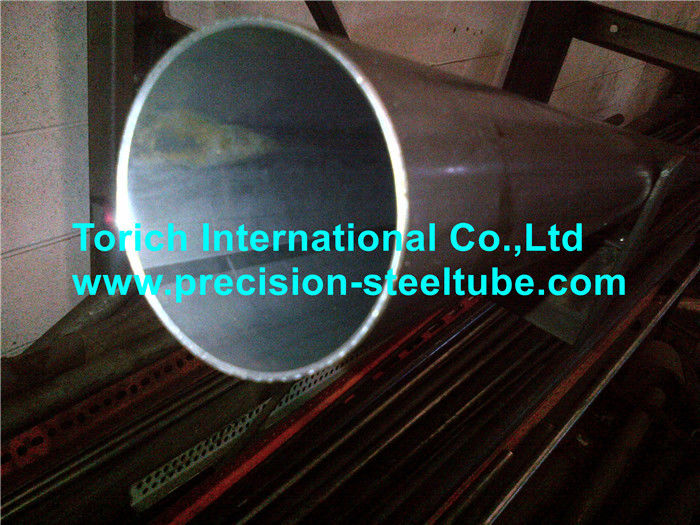

Geschweißter kaltbezogener kohlenstoffarmer Stahl-Schläuche SAE J525 getempert für das Verbiegen und das Erweitern
Anwendungen: für das Verbiegen und das Erweitern zu den Autoteilen
Schnelles Detail:
Größenstrecke: O.D.: 6-350mm W.T.: 1-15mm L: Entsprechend Kunde Auftrag
Grad: Kohlenstoffarmer Stahl
Fertigung und Produktion: ERW+ DOM
Der Schläuche wird vom Flachstahl hergestellt, der in eine Röhrenform geformt wird, dessen Ränder zusammen durch Elektrischwiderstandschweißen verbunden und fixiert werden.
Nachdem er sich gebildet hat und geschweißt hat ist der Schläuche normalisiert und einer Kaltzeichnungsoperation unterworfen, die eine 15% Minimumreduzierung in der Querschnittsfläche ergibt, aus der 8% in einer Reduzierung in der Wandstärke besteht. Im Anschluss an Kaltverformung ist der Schläuche über eine atmosphärisch kontrollierte Methode normalisiert, ein Endprodukt zu produzieren, das Bedingung von SAE J525 erfüllt.
Beschreibung:
Mechanischer Schläuche hergestellt vom heißen oder kaltgewalzten Stahl.
Abdeckungen elektrisch-Widerstand-schweißten Schläuche des kohlenstoffarmen Stahls für Gebrauch als mechanischer Schläuche
Vorteil:
Gute Konzentrizität, besserer Preis als nahtlos.
Tabelle 1 - SCHLÄUCHE AUSSERHALB DIAMATER-TOLERANZ | |||||||
Nominaler Schläuche Od Millimeter |
Toleranz Od-±mm |
Toleranz Identifikations-±mm |
|||||
Bis 9,50 | 0,05 | 0,05 | |||||
Über 9,50 bis 15,88 einschließlich | 0,06 | 0,06 | |||||
Über 15,88 bis 50,80 einschließlich | 0,08 | 0,08 | |||||
Über 50,8 bis 63,50 einschließlich | 0,10 | 0,10 | |||||
Über 63,50 bis 76,20 einschließlich | 0,13 | 0,13 | |||||
Über 76,20 bis 100,00 einschließlich | 0,15 | 0,15 | |||||
GEWICHTS-Toleranz ist nicht mehr als 10% |
Tabelle 2 - SCHLAUCHwand-DICKENTOLERANZ | |||||||
Nominal Wandstärke |
Nominales Od Durch 22mm ±mm |
Nominales Od 22-48mm ±mm |
Nominales Od 48-100mm ±mm |
||||
0,89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
1,00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
1,25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
1,50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
1,65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
2,00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
2,11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
2,410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
2,500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
2,770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
3,000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
3,050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
3,40 | - | 0.05/0.10 | 0.08/0.08 | ||||
3,75 | - | 0.05/0.10 | 0.08/0.08 | ||||
4,00 | - | 0.08/0.10 | 0.08/0.10 | ||||
4,19 | - | 0.08/0.10 | 0.08/0.10 | ||||
4,57 | - | 0.10/0.10 | 0.08/0.13 | ||||
5,00 | - | 0.10/0.13 | 0.10/0.13 | ||||
Tabelle 2 - CHEMISCHE ANFORDERUNGEN | |||||||
Element | % | ||||||
Kohlenstoff | 0.06-0.18 | ||||||
Mangan | 0,30 bis 0,60 | ||||||
Phosphprus | 0,040 maximal | ||||||
Schwefel | 0,050 maximal | ||||||
Tabelle 3 - MECHANISCHE EIGENSCHAFTEN | |||||||
Eigenschaften | Wert | ||||||
Streckgrenze, Minute | Mpa 170 | ||||||
Bruchfestigkeit, Minute | Mpa 310 | ||||||
Verlängerung in 50mm, Minute | 35% | ||||||
Härte (Rockwell B), maximal | 65,00 |
Produktion u. Probe:
SAE-VERÖFFENTLICHUNGEN FÜR IN VERBINDUNG STEHENDES STNANDARDS:
Produktanalyse SAE J409 - zulässige Veränderungen von spezifizierter chemischer Analyse einer Hitze oder der Form
Form des Stahls
Hydraulische Rohranschlüsse SAE J514
SAE J533 erweitert sich für Schläuche
Test und Verfahren SAE J1677 für kohlenstoffarmen Stahl und Kupfer vernickeln Schläuche
Funktions-Druck SAE J1065 Norminal Bezugsfür hydraulischen Stahlschläuche
Installation SAE J1453 - O-Ring Gleitringdichtung
LEISTUNGSANFORDERUNGEN:
Test flachdrücken - SAE1677
Erweiternder Test - SAE1677
Flachdrückender Rücktest - SAE1677
Expansions-Test - SAE1677
Härte-Test - SAE1677
Zugversuch - SAE1677
Verlängerungs-Test - SAE1677
Druck-Abnahmeprüfung - SAE1677
Zerstörungsfreier elektrischer Test - SAE1677
Prüfungszeugnis: EN10204 3,1 B
Sauberkeit die inneren und Außenflächen des Schläuche ist Handels- hell, sauber, und frei vom Fett, von der Oxidskala, von den Verbrennungsrückständen und von jeder möglicher anderen Verschmutzung, die nicht durch die Reinigungsmittel bereitwillig entfernt werden kann, die normalerweise in der Produktionsanlage benutzt werden
Korrosions-Schutz - das Innere und die Außenseite des fertigen Schläuche wird gegen Korrosion während des Versandes und der normalen Lagerung geschützt. Das korrosionsverhindernde Mittel kann durch die Reinigungsmittel bereitwillig entfernt werden, die normalerweise in der Herstellung nach normalen Speicherungszeiträumen benutzt werden.
Verpacken - der Schläuche wird auf eine Art erlauben verpackt, sie wird transportiert zu werden und gespeichert. Normalerweise in den Bündeln mit sechseckiger Form mit starker Streifen- und Anhebenschnur für Be- und Entladung. Konnte der Anforderung und der Vereinbarung des Käufers auch folgen.
