S235JR kaltgeformtes Vierkantrohr Industrielle Verwendung Vierkant-Hohlprofil für Strukturrahmen
Produktdetails

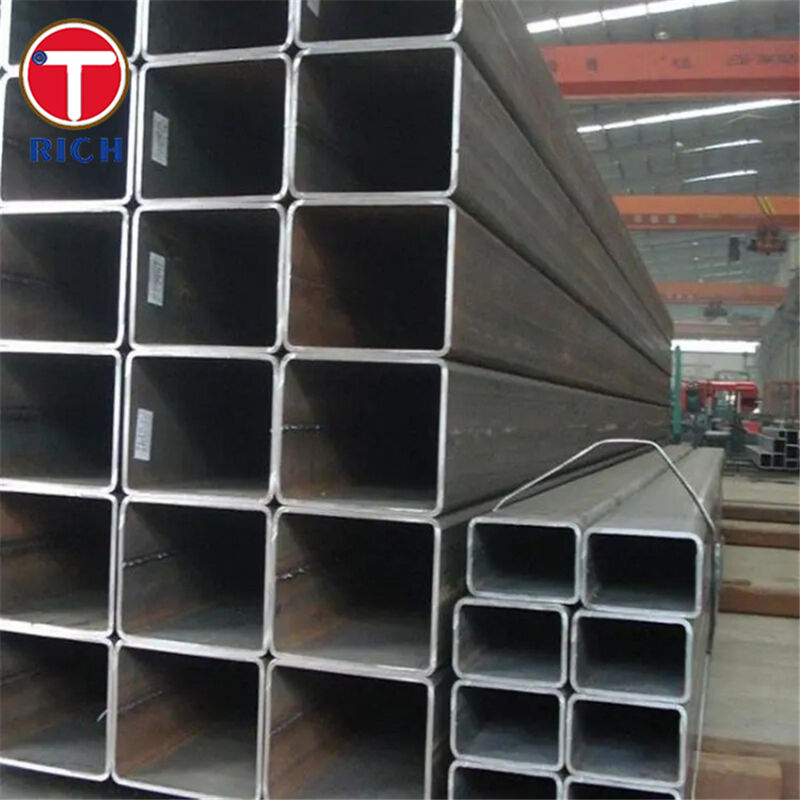

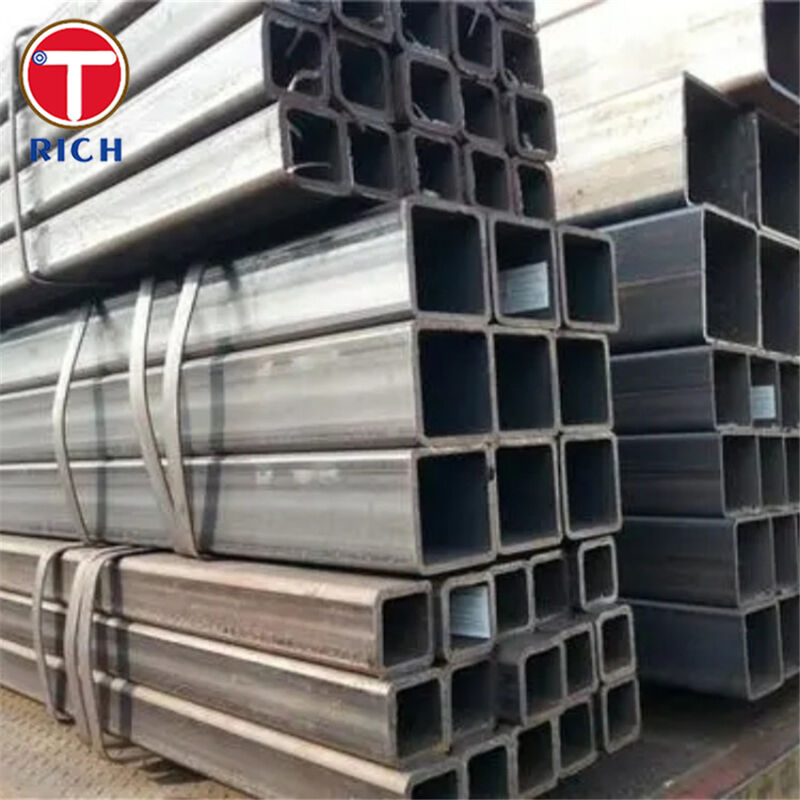

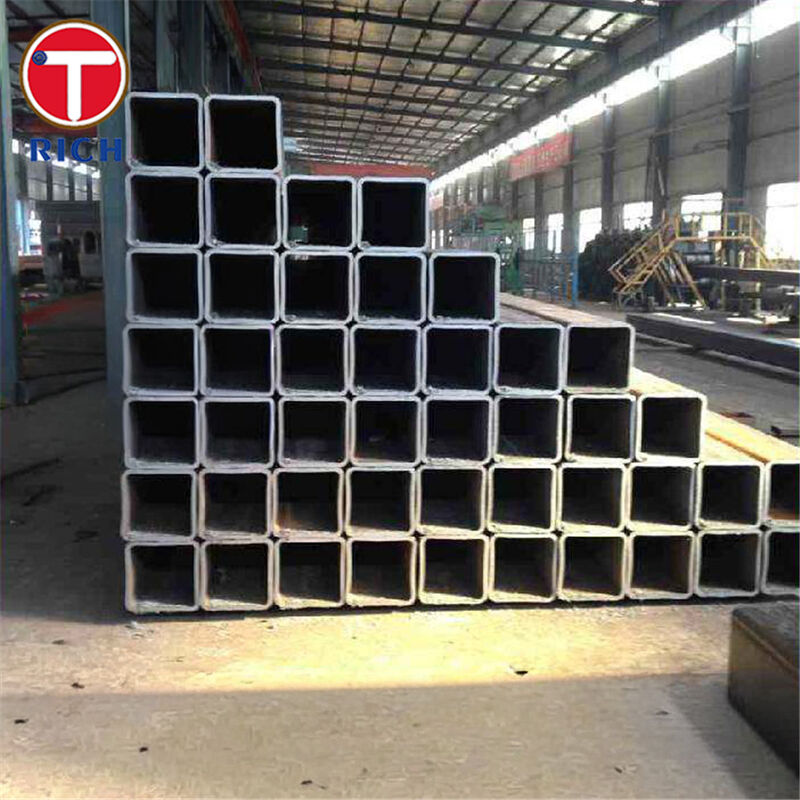

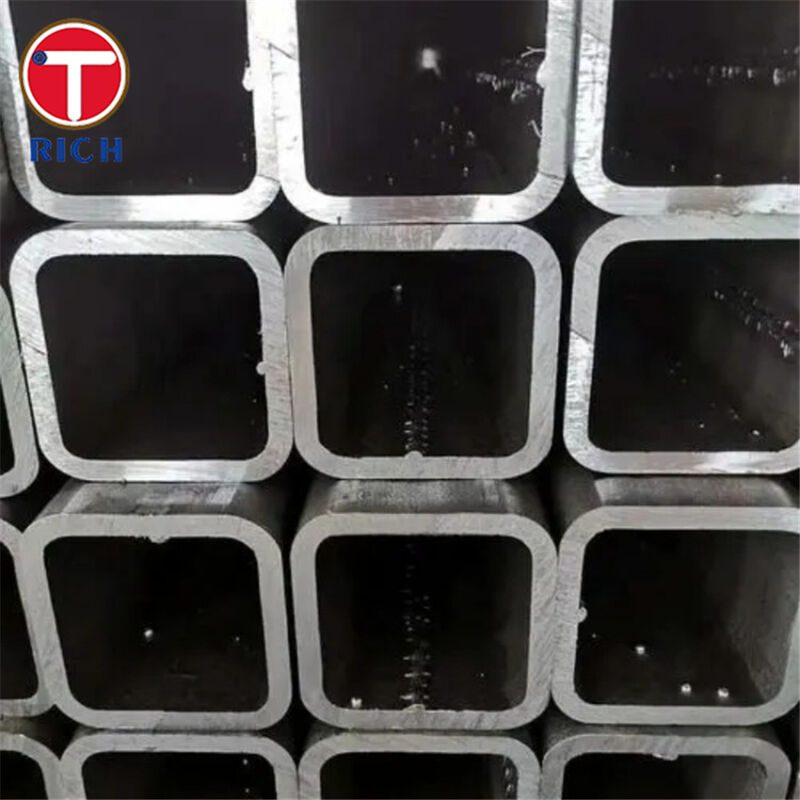

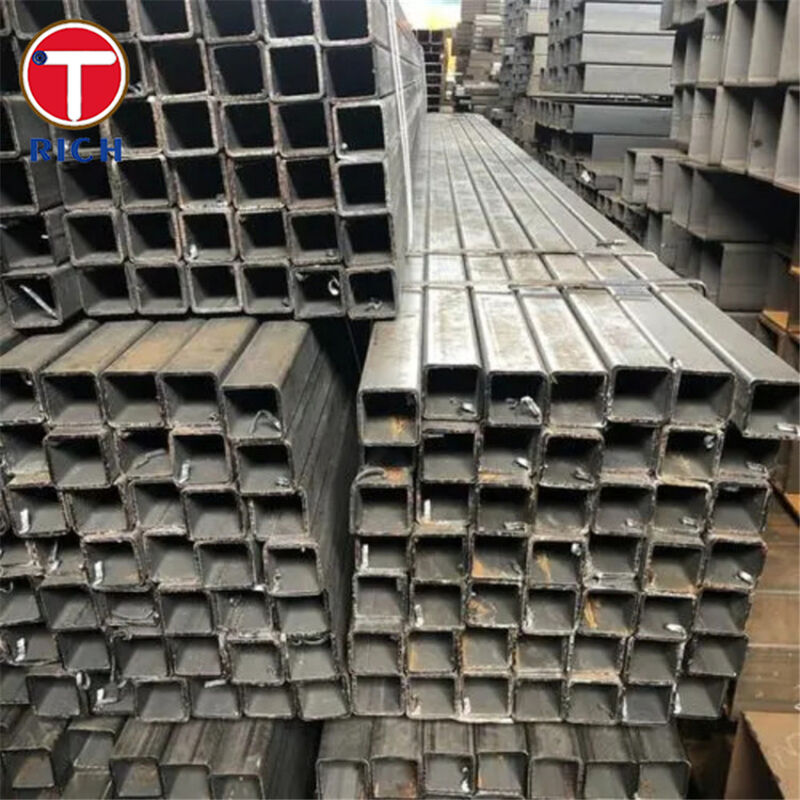

S235JR Vierkantrohr
,Kaltgeformtes quadratisches Hohlprofil
,Quadratisches Rohr für den industriellen Einsatz
S235JR Quadratrohr aus Kohlenstoffstahl für industrielle Zwecke
Material
S235JR ist eine unlegierte Baustahlsorte (Weichstahl) aus Kohlenstoff, die für allgemeine lasttragende Konstruktionen verwendet wird. Bei kaltgeformten quadratischen Hohlprofilen (SHS)wird Stahlband/-blech bei Umgebungstemperatur rollgeformt, geschweißt (typischerweise hochfrequent) und anschließend dimensioniert, um eine stabile Geometrie und gleichmäßige Abmessungen zu erreichen.
Hinweis zur Bezeichnung:Für europäische Hohlprofile wird die Güte oft als S235JRHunter EN 10219angegeben (der Zusatz „H“ steht für Hohlprofil). Kaltgeformte SHS, die nach EN 10219 hergestellt werden, sind eine gängige Art, „S235JR Quadratrohr“ für Struktur-/Industrierahmen zu beziehen.
Spezifikationen
-
Form:Quadratisches Hohlprofil (SHS) / Quadratrohr
-
Herstellung:Kaltgeformt + geschweißt + dimensioniert
-
Typischer Außendurchmesserbereich (anpassbar):20×20 mm bis 400×400 mm
-
Typische Wandstärke (anpassbar):1,5–16,0 mm (stärkere Wände auf Anfrage erhältlich)
-
Längenoptionen:6 m / 12 m / Zuschnitt
-
Enden:Glatt, entgratet oder angefast (auf Anfrage)
-
Oberflächenoptionen:Schwarz (Walzblank), geölt, strahlent, verzinkt / feuerverzinkt (auf Anfrage)
Haupteigenschaften
-
Zuverlässiges Verhältnis von Festigkeit zu Gewichtfür Rahmen, Gestelle, Stützen und geschweißte Baugruppen
-
Hervorragende Schweißbarkeitund Leistung in der Werkstatt (Schneiden, Bohren, Stanzen)
-
Sauberes Aussehen und stabile Geometrienach der Dimensionierung — ideal für freiliegende Konstruktionen und modulare Fertigung
-
Steifigkeit des geschlossenen Profilsverbessert die Torsionssteifigkeit im Vergleich zu offenen Profilen
Unsere Vorteile
Q1: „Welche Norm soll ich angeben — EN 10219 oder EN 10210?“
-
Wir helfen Ihnen bei der richtigen Auswahl: EN 10219 = kaltgeformt, EN 10210 = warmgefertigt. Kaltgeformte Rohre werden typischerweise aus Kosteneffizienzgründen und wegen der präzisen Geometrie ausgewählt; warmgefertigte Rohre werden oft gewählt, wenn die Leistung der Warmfertigung konstruktionsbedingt erforderlich ist.
Q2: „Können Sie die Maßtoleranzen und die Eckqualität kontrollieren?“
-
Wir kontrollieren den Außendurchmesser, die Wandstärke an den Flachseiten, die Geradheit und die Eckkonsistenz gemäß der angeforderten Norm (z. B. EN 10219-2-Toleranzen). Für Projekte, die sich auf Toleranzpraktiken im US-Stil beziehen, befolgen wir auch anerkannte Messmethoden (z. B. Vermeidung des Schweißnahtbereichs für Dickenprüfungen; Eckradiusgrenzen für Quadrat-/Rechteckrohre).
Q3: „Stellen Sie eine vollständige Rückverfolgbarkeit und Inspektionsdokumente bereit?“
-
Jedes Bündel kann durch die Chargennummerzurückverfolgt werden, und wir stellen Inspektionsdokumente (MTC)bereit, damit Käufer Güte/Norm, Charge/Los und Testergebnisse überprüfen können.Q4: „Ist die Qualität der Schweißnaht für die Fertigung zuverlässig?“
Wir konzentrieren uns auf stabile Form- + Schweißparameter und die Nachschweißdimensionierung, um eine gleichmäßige Nahtintegrität und eine reibungslose Fertigungsleistung zu gewährleisten (besonders wichtig für lasttragende Rahmen und wiederholte Produktion).
-
Q5: „Können Sie die Anforderungen an die Verarbeitung und Lieferung unterstützen?“
Zuschnitt, Endbearbeitung, Bündelung/Etikettierung, Schutzverpackung und Exportdokumentation sind verfügbar, um Ihre Empfangs- und Fertigungszeit zu verkürzen.
-
Chemische Zusammensetzung
Güte
| Streckgrenze ReH (min, MPa) | C (max) | Si (max) | Mn (max) | P (max) | S (max) | N (max) | Cu (max) | S235JR |
|---|---|---|---|---|---|---|---|---|
| 235 | 0,24 | — | 1,50 | 0,025 | 0,012 | 0,012 | 0,40 | S355JR |
| 235 | 0,24 | — | 1,50 | 0,025 | 0,012 | 0,012 | 0,55 | S355JR |
| 235 | 0,24 | — | 1,50 | 0,025 | — | — | 1,50 | S355JR |
| 275 | 0,24 | — | 1,50 | 0,035 | 0,012 | 0,012 | 0,55 | S355JR |
| 355 | 0,24 | 0,55 | Mechanische Eigenschaften | 0,035 | 0,012 | 0,012 | 0,55 | Mechanische Eigenschaften |
Güte
| Streckgrenze ReH (min, MPa) | Zugfestigkeit Rm (MPa) | Dehnung A (min, %) | Schlagzähigkeit (typ.) | S235JR |
|---|---|---|---|---|
| 235 | 360–510 | 26 | 27 J bei −20°C | Ausführungsstandards (ASTM / EN / GOST / JIS / GB) |
| 235 | 360–510 | 26 | 27 J bei −20°C | S235J2 |
| 235 | 360–510 | 26 | 27 J bei −20°C | S275JR |
| 275 | 410–560 | 23 | 27 J bei +20°C | Ausführungsstandards (ASTM / EN / GOST / JIS / GB) |
| 355 | 470–630 | 22 | 27 J bei +20°C | Ausführungsstandards (ASTM / EN / GOST / JIS / GB) |
EN (Europa)
EN 10219-1: Kaltgeformte geschweißte Hohlprofile für den Stahlbau — Technische Lieferbedingungen
-
EN 10219-2: Toleranzen, Abmessungen und Querschnittseigenschaften
-
EN 10025-2: Unlegierte Baustähle (Grundlage für die Gütedefinitionen S235/S275/S355)
-
EN 10204: Inspektionsdokumente (MTC-Typen wie 3.1/3.2) (häufig angefordert)
-
ASTM (USA)
ASTM A500/A500M: Kaltgeformte geschweißte und nahtlose Stahlrohre für den Stahlbau in Rund- und Formprofilen (Quadrat/Rechteck enthalten)
-
JIS (Japan)
JIS G 3466: Quadrat- und Rechteckrohre aus Kohlenstoffstahl für allgemeine Konstruktionen
-
GB (China)
GB/T 6728: Kaltgeformter Profilstahl für allgemeine Konstruktionen (Quadrat-/Rechteckhohlprofile enthalten)
-
GOST (Russland/EAWU)
GOST 30245: Gebogene geschweißte Quadrat- und Rechteckprofile aus Stahl für Baukonstruktionen
-
Anwendungsbereiche
Hauptindustrien:
Stahlkonstruktionen, Industrieanlagen, Fertigungswerkstätten, Logistik & Lagerung, Infrastrukturstützen, Energie- und Versorgungsrahmen.Typische Anwendungen innerhalb dieser Branchen
Strukturrahmen:
-
Stützen, Träger, Fachwerke, AussteifungselementeIndustrieanlagen:
-
Maschinengestelle, Schutzvorrichtungen, Plattformen, FörderbänderRegale & Logistik:
-
Palettenregale, Zwischengeschosse, RegalrahmenFahrzeuge & Transport:
-
Anhängerrahmen, Unterrahmen, VerstärkungenEnergie & Versorgung:
-
Stützrahmen, Kufen, Montagestrukturen
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Hersteller, kann auch Handel betreiben.
F: Wie lange ist Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Ware auf Lager ist, oder es sind 30-40 Tage, wenn die Ware nicht auf Lager ist,
es richtet sich nach der Menge.
F: Stellen Sie Muster zur Verfügung? ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Kosten für die Fracht bezahlen.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung
=2000USD, 30% T/T im Voraus, Restbetrag vor Versand.Wenn Sie eine andere Frage haben, können Sie sich gerne an mich wenden.
-
