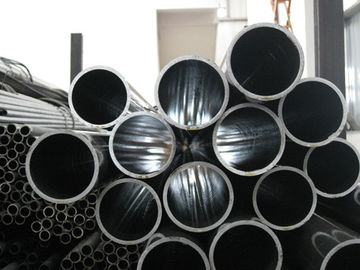

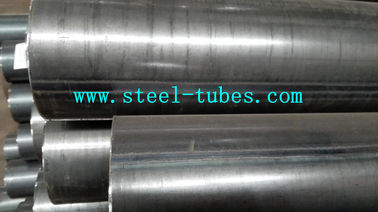

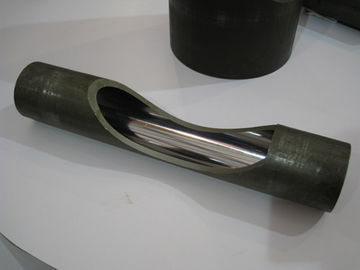

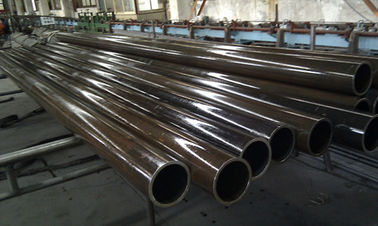

Öl-Zylinder DOM-Stahlschlauchkohlenstoffstahl gezeichnet über ein Dorn-Rohr

EN10305-2 DOM Stahlröhren für Ölflaschen E155 E195 E235 E275 E355

EN10305-2 Geschweißte, kalt gezogene Stahlrohre mit hoher Präzision
Anwendungen:

für die Automobilindustrie

für den Einsatz in Maschinen

Ölzylinderröhre

Stoßdämpfer für Motorräder
Auto-Schockdämpfer im Zylinder

Teleskopzylinder

Größenbereich:Überdosierung: 6 bis 350 mm W.T. 1 bis 35 mm L: max. 12000 mm

Stahlgehalt:

E155, E195, E235, E275, E355.

Stahlgehalt und chemische Zusammensetzung

Wärmebehandlungsmethode:

Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.

Anmerkung: Spezialstahl ist nach Kundenwunsch ebenfalls erhältlich.

Bitte geben Sie beim Versand der Anfrage die Stahlqualität und die Wärmebehandlungsmethode an!

Für die Anwendung von:

Prüfmethoden:

Zugprüfung

Abflachenprüfung

Drift-Erweiterungstest

Abmessungskontrollen

Grobheitsmessung

Sichtuntersuchung

Nichtzerstörende Prüfung

a. Prüfung auf Längsfehler

- Wirbelstromprüfung - EN10246-3, Stufe E3

- Ultraschallprüfung - EN10246-7, Stufe U3

b. Dichtheit

- Nichtzerstörende Prüfungen zur Prüfung der Dichtheit sind nach EN 10246-1 durchzuführen.

EN10305 Besteht aus folgenden Teilen unter dem allgemeinen Titel " Stahlrohre für Präzisionsanwendungen - technische Lieferbedingungen "

Teil 1: Nahtlose kaltgezogene Rohre

Teil 2: Geschweißte kaltgezogene Rohre

Teil 3: Kaltgeschweißte Rohre

Teil 4: Nahtlose kaltgezogene Rohre für hydraulische und pneumatische Antriebe

Teil 5: Quadrat- und Rechteckröhren, geschweißt oder kalt geschweißt

Teil 6: Geschweißte kaltgezogene Rohre für hydraulische und pneumatische Kraftwerke

Normativer Bezug:

EN 10002-1 Metallmaterialien - Zugprüfung - Teil 1: Prüfmethode bei Umgebungstemperatur

EN10020, Definition und Einstufung von Stahlsorten

EN10021 Allgemeine technische Lieferanforderungen für Stahl- und Eisenprodukte

EN10027-1, Bezeichnungssysteme für Stahl - Teil 1

EN10027-2, Bezeichnungssysteme für Stahl - Teil 2: Numerische Systeme

EN10052 Wortschatz für Wärmebehandlungstermine für Eisenprodukte.

EN10204 Metallprodukte - Arten von Inspektionsdokumenten

EN10233 Metallmaterialien - Rohr - Abflachenprüfung

EN10234 Metallmaterialien - Rohr - Drift-Erweiterungstest

EN10246-1, Nichtzerstörungsprüfung von Stahlrohren - Teil 1:Automatische elektromagnetische Prüfung nahtloser und geschweißter (außer unter Wasser geschweißter) ferromagnetischer Stahlrohre zur Prüfung der hydraulischen Dichtheit

EN10246-3, Nichtzerstörende Prüfung von Stahlrohren - Teil 3: Automatische Wirbelstromprüfung von nahtlosen und geschweißten (außer unter Wasser geschweißten) Stahlrohren zur Feststellung von Unvollkommenheiten

für die Verwendung in KraftfahrzeugenNichtzerstörende Prüfung von Stahlrohren - Teil 5:Automatische Prüfung von nahtlosen und geschweißten (außer unter Wasser geschweißten) ferromagnetischen Stahlröhren mit einem vollständigen peripheren Magnetumwandler/Flussleckage zur Feststellung von Längsfehlern

EN10246-7, Nichtzerstörungsversuche von Stahlrohren - Qualifikation und Kompetenz des Personals für die nichtzerstörungsfähigen Prüfungen der Stufen 1 und 2.

EN ISO 377, Stahl und Stahlprodukte - Aufstellung und Vorbereitung von Proben und Prüfstücken für mechanische Prüfungen (ISO 377:1997)

EN ISO 2566-1, Stahl - Umrechnung von Dehnungswerten - Teil 1: Kohlenstoff- und Niedriglegierstahl (EN102566-1:1984)

EN 10168, Eisen- und Stahlprodukte - Inspektionsdokumente - Angaben und Beschreibung der Liste

ENV10220, nahtlose und geschweißte Stahlrohre - Abmessungen und Massen je Längeneinheit

EN 10266 Stahlrohren, -befestigungen und Strukturhöhle - Definitionen und Symbole für die Verwendung in Produktnormen

EN ISO 4287, Geometrische Produktspezifikationen (GPS) - Oberflächenstruktur: Profilmethode - Begriffe, Definition und Parameter der Oberflächenstruktur (ISO 4287:1997)
