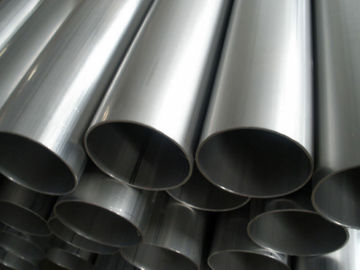

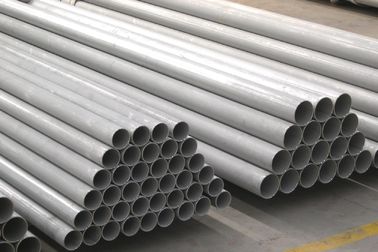

ASTM A688 TP304/304L/304LN, TP316/316L/316LNSchweißte austenitische Edelstahl-Heizröhren
Größenbereich:
O.D.: 4,0-230 mm W.T.:1-30 mm L: je nach Kundenanforderung
Material und Herstellung:
Rohre werden durch automatisches Schweißen aus Flachwalzstahl hergestellt.
Nach dem Schweißen und vor der endgültigen Wärmebehandlung werden die Rohre kalt gezogen oder kaltgewalzt
Die Rohre sind nach dem Riegeln nach der Zeichnung und dem Entwurf des Kunden für die U-Bogenung bereit.
Oberflächenzustand:
Die Röhren werden in Stickstoff- und Fluorwasserstoffsäuren eingelegt.
Ein schönes Glühen.
Mechanische Anforderungen
| Grade: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, max. | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, max. | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5 bis 14.5 | 2.00 |
| P, max. | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, max. | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Ja, max. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Zl | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| - Das ist Mo. | Ich... | Ich... | Ich... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | Ich... | Ich... |
| Stickstoff | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... | Ich... |
| Kupfer | Ich... | Ich... | Ich... | Ich... | Ich... | | | | |
| Grade: | TP316N | Ich... | Ich... | Ich... | Ich... |
| UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, max. | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, max. | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| P, max. | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, max. | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Ja, max. | 4.8 bis 6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Ni | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Zl | 19.0-22.0 | 23.5 bis 25.5 | 19.0-21.0 | 17.5 bis 18.5 | 24.0-25.0 |
| - Das ist Mo. | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Stickstoff | Ich... | Ich... | Ich... | Ich... | 0.45-0.55 |
| Kupfer | Ich... | Ich... | Ich... | | 0.30 zu 0.60 |
Anforderungen an die Spannung
| Klasse und UNS | Zugfestigkeit
Min ksi [Mpa] | Leistungskraft
Min ksi [Mpa] | Verlängerung
in 2in oder 50mm min % |
304, 316
S30400, S31600 | 75 [515] | 30 [205] | 35 |
304L, 316L
S30403, S31603 | 70 [485] | 25 [175] | 35 |
XM-29
S24000 | 100 [690] | 55 [380] | 35 |
304N, 316N
S30451, S31651 | 80 [550] | 35 [240] | 20 |
304LN, 316LN
S30453, S31653 | 75 [515] | 30 [205] | 35 |
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 |
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 |
| N08926 | 94 [650] | 45 [310] | 35 |
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 |
| S21254 t> 0187 | 95 [655] | 45 [310] | 35 |
| S32654 | 120 [825] | 65 [450] | 40 |
Zulässige Abmessungsvariationen
| Gruppe | Größe,
Außen Diameter,
in ((mm) | Zulässig
Veränderungen in
AußenDurchmesser
in[mm] | Zulässig
- Abweichungen inWT, % | Zulässig- Abweichungen inSchnittlänge,
in[mm]Über unter |
| 1 | Bis zu 1/2 (ohne 12,7) | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II werden die folgenden Anforderungen erfüllt: | ±15 | 1/8 [1] | 0 |
| 2 | 1/2 bis 1 1/2 (ausgenommen 12,7 bis 38,1) | Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II werden die folgenden Anforderungen erfüllt: | ± 10 | 1/8 [1] | 0 |
| 3 | 1 1/2 bis 3 1/2 (ausgenommen 38,1 bis 88,9) | Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen ist zu messen. | ± 10 | 3/16[5] | 0 |
| 4 | 3 1/2 bis 5 1/2 | Der Wert der in Absatz 1 Buchstabe b genannten Abweichungen ist zu messen. | ± 10 | 3/16[5] | 0 |
| 5 | 5 1/2 bis 5 1/2 (ausgenommen 139,7 bis 230,2) | Der Wert der Verbrennungsmenge ist zu messen. | ± 10 | 3/16[5] | 0 |
Referenzdokumente:
ASTM-Normen
ASTM A262 Verfahren zur Erkennung der Empfindlichkeit gegenüber intergranularen Angriffen in austenitischen Edelstahlen
ASTM A480 / A480 M-Spezifikation für allgemeine Anforderungen an flachgewalzte Edelstahl- und
Widerstandsfähige Stahlplatte, Blech und Streifen,
ASTM A941 Terminologie für Stahl, Edelstahl, verwandte Legierungen und Ferrolegierungen.
ASTM A1016/ A1016 M-Spezifikation für allgemeine Anforderungen an ferritische Stahllegierung, austenitische Legierung
Stahl und Edelstahlröhren.
ASTM E527 Praxis zur Nummerierung von Metallen und Legierungen im einheitlichen Nummerierungssystem (UNS)
SAE J1086 Praxis zur Nummerierung von Metallen und Legierungen (UNS)
