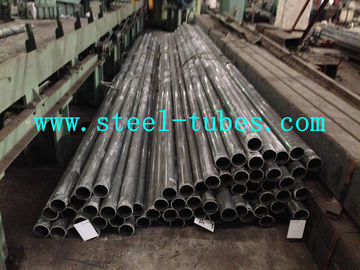

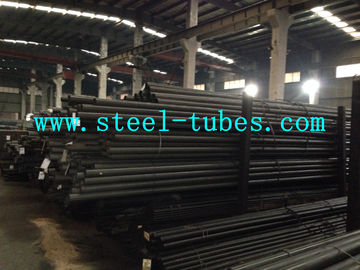

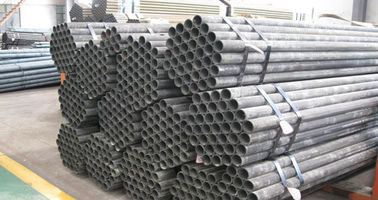

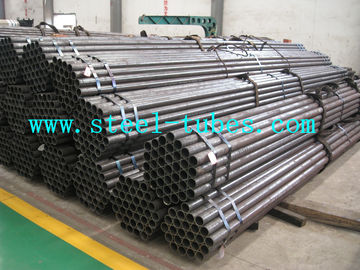

Elektrischer Widerstand-geschweißte Stahlrohre BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
Produktdetails
geschweißten Stahl-Leitung
,Schweißensstahlschläuche
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 Schweißrohr aus Stahl mit elektrischem Widerstand
Standard: BS6323-5 Nahtlose und geschweißte Stahlrohre für Automobil-, Maschinen- und Maschinenbau
Teil 5: Spezifische Anforderungen an elektrisch gegen Widerstand geschweißte (einschließlich Induktions) Stahlrohre
Stahlgehalt:ERW1 ERW2 ERW3 ERW4 ERW5
Anwendungen:für die Automobilindustrie / für den Gebrauch von Maschinen / für mechanische und allgemeine technische Zwecke
Größenbereich:Überdosierung: 6-350 mm W.T.: 1-30 mm L: max. 12000 mm
Stahlgehalt und chemische Zusammensetzung:
| Entwurf | Chemische Zusammensetzung (Analyse der Löffel) | Mechanische Eigenschaften | |||||||||||||
| C | - Ja. | In | P | S | KM (geschweißt) | GMK und GZF (ausgeschmolzen) | NKM und NZF(normalisiert) | ||||||||
| Maximal. | Maximal. | Maximal. | Maximal. | Maximal. | Re | Rm | Eine | Eine | Re | Rm | Eine | Re | Rm | Eine | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ERW 1 | 0.13 | - Ich weiß. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Ich weiß. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Ich weiß. | - Ich weiß. | 340 | 490 | 20 |
| Durchmesser | Toleranz | |||
| 1 | 2 | 3 | ||
| Ich bin fertig. | Bis einschließlich | KM-Bedingung D/a | GKM, GZF,NKM, NZF Zustand 20| | |
| ≤ 40 GKM,GZF, | ||||
| NKM, NZF-Bedingung≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ± 0,75% der Außenseite | ± 1% des Außendurchmessers | ±1,5% des Außendurchmessers | |
| Durchmesser | ||||
Anmerkung: Spezialstahl ist nach Kundenwunsch ebenfalls erhältlich.
-
