Markenbezeichnung: | Torich |
Modellnummer: | EN10219-2 |
MOQ: | 5MT |
Preis: | USD600-1100per ton |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsfähigkeit: | 6000MT/month |

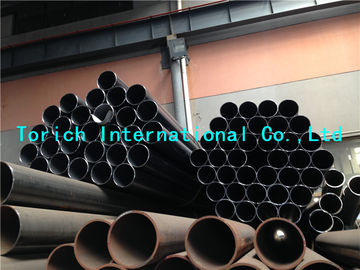

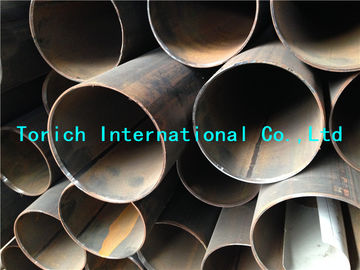

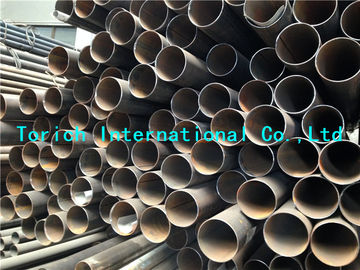

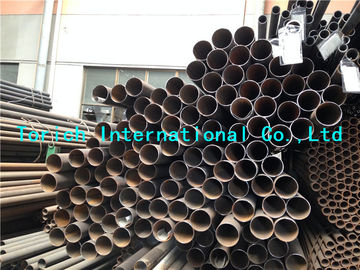

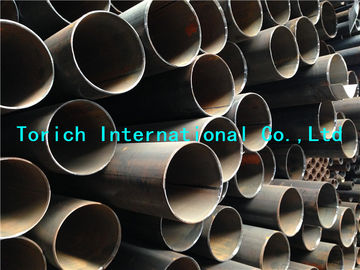

EN10219-1 EN10219-2 Kaltgeformte geschweißte strukturelle Hohlprofile aus unlegiertem Stahl und Feinkornstahl
Teil 1: Technische Lieferbedingungen
Teil 2: Toleranzen, Maße und Querschnittseigenschaften
Herstellungsprozess von Strukturhohlprofilen:
Strukturhohlprofile werden durch Elektroschweißen oder Unterpulverschweißen ohne anschließende Wärmebehandlung hergestellt. Hohlprofile, die im kontinuierlichen Verfahren hergestellt werden, dürfen keine Schweißnähte aufweisen, die zum Verbinden der Streifenlängen vor der Bildung des Hohlprofils verwendet werden. Bei spiralförmig geschweißten Unterpulver-Hohlprofilen (SAW) sind solche Schweißnähte zulässig, wenn sie gemäß 9.4.3.0 EN10219-1, EN10291-2 geprüft werden.
Lieferbedingungen:
Die Hohlprofile werden kaltgeformt ohne anschließende Wärmebehandlung geliefert, mit der Ausnahme, dass die Schweißnaht sich im geschweißten oder wärmebehandelten Zustand befinden kann.
HINWEIS: Bei SAW-Hohlprofilen mit einem Außendurchmesser über 508 mm kann es erforderlich sein, einen Warmformungsvorgang durchzuführen, der die mechanischen Eigenschaften nicht beeinflusst, um die Anforderungen an die Unrundheitstoleranz zu erfüllen.
Eignung zum Feuerverzinken:
Die Produkte sind für die Feuerverzinkung geeignet.
TABELLE 1 Toleranzen
Symbol | Einheit | Definition |
B | mm | Nennlänge der Seite eines quadratischen Hohlprofils. Nennlänge der kürzeren Seite eines rechteckigen Hohlprofils |
C1/C2 | mm | Länge des Eckbereichs eines quadratischen oder rechteckigen Hohlprofils |
Dmax/Dmin | mm | Der maximale und minimale Außendurchmesser eines kreisförmigen Hohlprofils, gemessen in derselben Ebene |
H | mm | Nennlänge der längeren Seite eines rechteckigen Hohlprofils |
M | Kg/m | Längenbezogene Masse |
T | mm | Nenndicke |
Ö | % | Unrundheit |
T | mm | Nenndicke |
V | mm | Gemessene Gesamtverdrehung |
TABELLE 2 Toleranzen
Charakteristisch | Kreisförmige Hohlprofile | Quadratische und rechteckige Hohlprofile | |
Außenmaße (D, B und H) | ±1 % mit einem Minimum von ±0,5 mm und einem Maximum von ±10 mm | Seitenlänge (mm) | Toleranz |
H,B <100
100 ≤ H, B ≤ 200 H,B>200 | ±1% mit einem Minimum von ±0,5 mm ±0,8 % ±0,6 % | ||
Dicke (T) | Für D≤406,4 mm: T≤5mm ±10% T > 5 mm ± 0,50 mm Für D>406,4 mm: ±10 % mit einem Maximum von 2 mm | T≤5mm ±10% T > 5 mm ± 0,50 mm | |
Unrundheit (O) | 2 % für Hohlprofile mit einem Durchmesser-Dicken-Verhältnis von höchstens 100① | —— | |
Konkavität/Konvexität② | —— | Max. 0,8 % mit einem Minimum von 0,5 mm | |
Rechtwinkligkeit der Seite | —— | 90° ±1° | |
Außeneckprofil | —— | Siehe Tabelle 3 | |
Drehung (V) | —— | 2mm plus 0,5mm/m Länge | |
Geradheit | 0,20 % der Gesamtlänge | 0,15 % der Gesamtlänge | |
Masse (M) | ±6 % auf Einzellängen |
①Wenn das Verhältnis von Durchmesser zu Dicke 100 überschreitet, muss die Toleranz für die Unrundheit vereinbart werden.
②Die Toleranz für Konvexität und Konkavität ist unabhängig von der Toleranz für Außenmaße.
TABELLE 3 Außeneckprofil
Dicke T mm | Außeneckprofil C1, C2 oder R1 mm |
T≤6 6<T≤10 10<T | 1,6 t bis 2,4 t 2,0T bis 3,0T 2,4 t bis 3,6 t |
Die Seiten müssen nicht tangential zu den Eckbögen sein.
TABELLE 4 Längentoleranzen①
Art der Länge | Reichweite in mm | Toleranz |
Zufällige Länge | 4000 bis 16000 mit einer Spanne von 2000 pro Bestellposition | 10 % der gelieferten Abschnitte dürfen unter dem Minimum für den bestellten Bereich liegen, jedoch nicht weniger als 75 % des Minimums des Bereichs |
Ungefähre Länge | ≥4000 | ﹢50 mm 0 |
Genaue Länge | <6000 ≥6000 bis ≤10000 >10.000 | ﹢5 mm 0 ﹢15 mm 0 ﹢5mm +1mm/m 0 |
①Der Käufer hat bei der Anfrage und Bestellung die gewünschte Längenart sowie den gewünschten Längenbereich bzw. die gewünschte Länge anzugeben.
TABELLE 5 Toleranzen für die Höhe der inneren und äußeren Schweißnaht bei unterpulvergeschweißten Hohlprofilen
Dicke (T) | Maximale Schweißraupenhöhe (mm) |
≤14,2 >14.2 | 3.5 4.8 |
Produktformen:
CFCHS = kaltgeformter kreisförmiger Hohlquerschnitt
CFRHS = kaltgeformtes quadratisches oder rechteckiges Hohlprofil
Eigenschaften:
- Toleranzen bei Abmessungen und Formen
- Dehnung
- Zugfestigkeit
- Streckgrenze
- Schlagfestigkeit
- Schweißbarkeit (chemische Zusammensetzung)
Normative Verweisungen:
EN287-1, Prüfung für Schweißer - Schmelzschweißen - Teil 1: Stähle
EN10020-1, Metallische Werkstoffe - Zugversuch - Teil 1: Prüfverfahren bei Raumtemperatur
EN10020:2000, Definition und Klassifizierung von Stahlsorten
EN10021:1983, Allgemeine technische Lieferanforderungen für Stahl- und Eisenerzeugnisse
EN10027-1, Bezeichnungssysteme für Stähle - Teil 1: Stahlnamen
EN10027-2, Bezeichnungssysteme für Stähle - Teil 2: Numerische Systeme
EN10045-1, Metallische Werkstoffe - Kerbschlagbiegeversuch nach Charpy - Teil 1: Prüfverfahren
EN10052:1993, Wörterbuch der Begriffe zur Wärmebehandlung von Eisenerzeugnissen
EN10168, Stahlerzeugnisse – Prüfdokumente – Informationsliste und Beschreibung
EN10204, Metallische Erzeugnisse - Prüfarten und Beschreibung
EN10219-2:2006, Kaltgeformte geschweißte Hohlprofile für den Stahlbau aus unlegierten Stählen und Feinkornstählen – Teil 2: Toleranzen, Maße und Querschnittseigenschaften
EN10246-3, Zerstörungsfreie Prüfung von Stahlrohren – Teil 3: Automatische Wirbelstromprüfung von nahtlosen und geschweißten (ausgenommen unterpulvergeschweißte) Stahlrohren zum Erkennen von Unvollkommenheiten.
EN10246-5, Zerstörungsfreie Prüfung von Stahlrohren - Teil 5: Automatische vollperiphere Magnetwandler-/Flussstreuprüfung von nahtlosen und geschweißten (ausgenommen unterpulvergeschweißte) ferromagnetischen Stahlrohren zur Erkennung von Längsfehlern
EN10246-8, Zerstörungsfreie Prüfung von Stahlrohren - Teil 8: Automatische Ultraschallprüfung der Schweißnaht von elektrisch geschweißten Stahlrohren zum Nachweis von Längsfehlern
EN10246-9, Zerstörungsfreie Prüfung von Stahlrohren - Teil 9: Automatische Ultraschallprüfung der Schweißnaht von unterpulvergeschweißten Stahlrohren zum Nachweis von Längs- und/oder Querfehlern
EN10246-10, Zerstörungsfreie Prüfung von Stahlrohren - Teil 10: Durchstrahlungsprüfung der Schweißnaht von automatisch schmelzgeschweißten Stahlrohren zur Erkennung von Unvollkommenheiten
EN1056, Zerstörungsfreie Prüfung von Stahlrohren - Qualifikation und Kompetenz des Personals für zerstörungsfreie Prüfung der Stufen 1 und 2
CR 10261, ECISS-Rundschreiben 11 - Eisen und Stahl - Überblick über verfügbare Methoden der chemischen Analyse
EN10266:2003, Stahlrohre, Formstücke und Hohlprofile für den Stahlbau – Symbole und Begriffsdefinitionen zur Verwendung in Produktnormen
EN ISO 377, Stahl und Stahlerzeugnisse - Lage und Vorbereitung von nahtlosen Stücken und Prüfstücken für mechanische Prüfungen (ISO 377: 1997)
EN ISO 643, Stähle – Mikrografische Bestimmung der scheinbaren Korngröße (ISO 643:2003)
EN ISO 2566-1, Stähle - Umformung von Dehnungsventilen - Teil 1: Kohlenstoff- und niedriglegierte Stähle ( ISO 2566-1:1984 )
EN ISO 9001:2000, Qualitätsmanagementsysteme - Anforderungen (ISO 9001:2000)
EN ISO 14284, Stahl und Eisen – Probenahme und Probenvorbereitung zur Bestimmung der chemischen Zusammensetzung (ISO 14284:1996)
EN ISO 15607, Anforderung und Qualifizierung von Schweißverfahren für metallische Werkstoffe – Allgemeine Regeln (ISO 15607:2003)
EN ISO 15609-1, Anforderung und Qualifizierung von Schweißverfahren für metallische Werkstoffe - Schweißverfahrensspezifikation - Teil 1: Lichtbogenschweißen (ISO 15609-1:2004)
EN ISO 15614-1, Anforderung und Qualifikation von Schweißverfahren für metallische Werkstoffe – Schweißverfahrensprüfung – Teil 1: Lichtbogen- und Gasschweißen von Stählen und Lichtbogenschweißen von Nickel und Nickellegierungen (ISO 15614-1: 2004)
