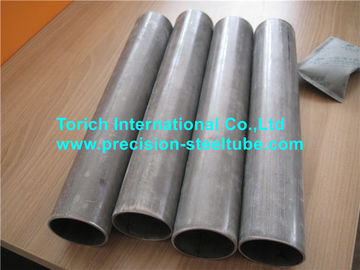

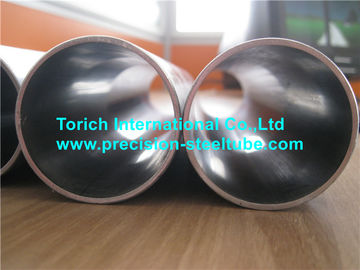

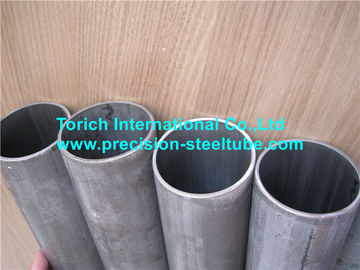

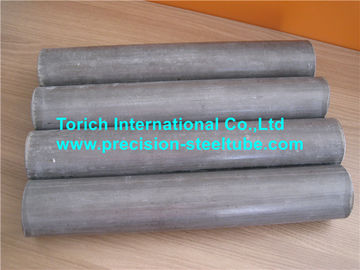

EN10305-2 geschweißte Stahlrohre, Präzisions-kaltbezogene Stahlrohre für mechanisches

Produkt-Beschreibung

EN10305-2 schweißte Stahlrohre mit Präzisions-kaltbezogenen Stahlrohren für mechanische/Automobilanwendung





EN10305-2 schweißte Präzisions-kaltbezogene Stahlrohre
Anwendungen: für Autoindustrie/für Maschineriegebrauch/ölen Sie Zylinder-Rohr/Motorcyle-Stoßdämpfer, innerer Zylinder/Teleskopzylinder



Schnelles Detail:
Größen-Strecke: O.D.: 6-350mm W.T.: 1-35mm L: max12000mm

Stahlsorte: E195, E237, E275, E355,



Beschreibung:

ERW+ DOM

Die Rohre sind von den elektrischen geschweißten Vorrohren in kalter Zeichnung oder anderen geeigneten Prozessen hergestellt.

Die Rohre, die Schweißungen nicht einzuschließen, die für das Anschließen von Längen der Ebene benutzt wurden, rollten Streifen vor der Formung des Vorrohrs



Beschreibung:

Mechanischer Schläuche hergestellt vom heißen oder kaltgewalzten Stahl.

Abdeckungen elektrisch-Widerstand-schweißten Schläuche des kohlenstoffarmen Stahls für Gebrauch als mechanischer Schläuche



Vorteil:

Gute Konzentrizität, besserer Preis als nahtlos.



Stahlsorte und chemische Zusammensetzungen

Stahlsorte		C	Si	Mangan	P	S
Stahlname	Stahlzahl	maximal	maximal	maximal	maximal	maximal
E155	1,0033	0,11	0,35	0,70	0,025	0,025
E195	1,0034	0,15	0,35	0,70	0,025	0,025
E235	1,0308	0,17	0,35	1,20	0,025	0,025
E275	1,0225	0,21	0,35	1,40	0,025	0,025
E355	1,0580	0,22	0,35	1,60	0,025	0,025



Mechanische Eigenschaften an der Raumtemperatur
Stahlsorte		Minimalwerte für die Lieferbedingung ein b
Stahlname		(+Cc)		(+LCc)		(+SR)			(+Ad)		(+N)
		Rm  Mpa	Ein %	Rm  Mpa	Ein %	Rm  Mpa	ReH  Mpa	Ein %	Rm  Mpa	Ein %	Rm  Mpa	ReHe  Mpa	Ein %
E155	1,0033	400	6	350	10	350	245	18	260	28	270-410	155	28
E195	1,0034	420	6	370	10	370	260	18	290	28	300-440	195	28
E235	1,0308	490	6	440	10	440	325	14	315	25	340-480	235	25
E275	1,0225	560	5	510	8	510	375	12	390	21	410-550	275	21
E355	1,0580	640	4	590	6	590	435	10	450	22	490-630	355	22



Arm: Dehnfestigkeit;  ReH: obere Streckgrenze; A: Verlängerung nach Bruch
b 1Mpa=1N/mm2
c abhängig von dem Grad der Kaltverformung im Vollendendurchlauf die Streckgrenze ist möglicherweise fast so hoch wie die Dehnfestigkeit.
   Zu den Berechnungszwecken werden die folgenden Beziehungen empfohlen:
für Lieferbedingung +C: Rm ReH ≥0.8
für Lieferbedingung +LC: Rm ReH ≥0.7
d für Berechnung beabsichtigt die folgende Beziehung wird empfohlen: ReH≥0.5Rm
e für Rohre mit Außendurchmesser ≤30mm und Wandstärke ≤3mm die ReH-minimim Werte sind 10Mpa, das als die Werte niedriger ist, die in dieser Tabelle gegeben werden
Anmerkung: Grad des legierten Stahls ist auch, entsprechend Kundenantrag verfügbar.



Anwendungen:

Autoindustrie/für Maschineriegebrauch/Öl-Zylinder-Rohr/Motorrad-Stoßdämpfer

innerer Zylinder/Teleskopzylinder



Wettbewerbsvorteil:

Gute Quelle des Rohstoffs von Bao-Stahl.

Sofortige Lieferfrist entsprechend PO und Vereinbarung.

Erzeugnis genau entsprechend Standard und der Anforderung des Kunden.

Erfahrenes Exportteam für Kundendienst, schnelle Antwort innerhalb 24 Stunden.



Produktions-Standort:













Prüfmethoden:

Zugversuch



Flachdrücken des Tests



Erweiterungstest des Antriebs



Maßinspektion



Rauheitsmaß



Sicht-examincation



Nicht-destruktive Prüfung

a. Prüfen Sie auf Längsunvollkommenheiten

-  Wirbelstromtest - EN10246-3, Niveau E3

-  Ultraschallprüfung - EN10246-7, Niveau U3



b. Leck-Enge

-  Zerstörungsfreie Prüfung für Überprüfung von Leckenge wird in Übereinstimmung mit EN10246-1 durchgeführt





EN10305 besteht aus den folgenden Teilen unter dem allgemeinen Titel „Stahlrohre für Präzisionsanwendungen - technische Lieferbedingungen“



Teil 1:  Nahtlose kaltbezogene Rohre



Teil 2:  Geschweißte kaltbezogene Rohre



Teil 3:  Geschweißte Kälte sortierte Rohre



Teil 4:  Nahtlose kaltbezogene Rohre für die hydraulischen und pneumatischen Stromnetze



Teil 5:  Geschweißtes und Kälte sortiertes Quadrat und Rechteckrohre



Teil 6:  Geschweißte kaltbezogene Rohre für die hydraulischen und pneumatischen Stromnetze



Mitgeltende Unterlagen:



EN10002-1, metallische Materialien - dehnbare Prüfung - Teil 1: Methode des Tests bei Raumtemperatur



EN10020, Definition und Klassifikation von Stahlsorten



EN10021, allgemeine technische Lieferungsanforderungen für Stahl und Eisenprodukte



EN10027-1, Bezeichnungssysteme für Stahl - Teil 1: Stahlnamen, Hauptsymbole



EN10027-2, Bezeichnungssysteme für Stahl - Teil 2: Numerische Systeme



EN10052, Vokabular von Wärmebehandlungsausdrücken für Eisenprodukte.



EN10204, metallische Produkte - Arten von Inspektionsdokumenten



EN10233, metallische Materialien - Rohr - Flachdrücken des Tests



EN10234, metallische Materialien - Rohr - Erweiterungstest des Antriebs



EN10246-1, zerstörungsfreie Prüfung von Stahlrohren - Teil 1:  Automatische elektromagnetische Prüfung von nahtlosen und geschweißten (ausgenommen versenkt Bogen-geschweißt) ferromagnetischen Stahlrohren für Überprüfung der hydraulischen Leckenge



EN10246-3, zerstörungsfreie Prüfung von Stahlrohren - Teil 3: Automatische Wirbelstromprüfung von nahtlosen und geschweißten (ausgenommen versenkt Bogen-geschweißt) Stahlrohren für Entdeckung von Unvollkommenheiten



EN10246-5, zerstörungsfreie Prüfung von Stahlrohren - Teil 5: Durchsickernprüfung des automatischen vollen Zusatzmagneticswandlers/-flusses von nahtlosen und geschweißten (expcept versenkt Bogen-geschweißt) ferromagnetischen Stahlrohren für die Entdeckung von Längsunvollkommenheiten



EN10246-7, zerstörungsfreie Prüfung von Stahlrohren - Qualifikation und Kompetenz von Prüfpersonal des Niveaus 1 und 2 zerstörungsfreien.



En ISO377, Stahl und Stahlerzeugnisse - Standort und Vorbereitung von Proben und von Probekörpern für mechanische Prüfung (ISO-377:1997)



En-ISO 2566-1, Stahl - Umwandlung von Verlängerungswerten - Teil 1: Kohlenstoff und niedrige legierte Stähle (EN102566-1: 1984)



En 10168, Eisen und Stahlerzeugnisse - Inspektionsdokumente - Listeninformationen und -beschreibung



ENV10220-, nahtlose und geschweißtesstahlrohre - Maße und Massen pro Einheitslänge



EN10266, Stahlrohre, Installationen und strukturelle Hohlprofile - Definitionen und Symbole für Gebrauch in den Produktnormen



En-ISO 4287, geometrische Produktbeschreibungen (GPS) - Oberflächenbeschaffenheit: Profilmethode - Ausdrücke, Definition und Oberflächenbeschaffenheitsparameter (ISO-4287:1997)
