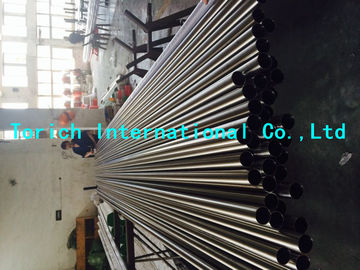

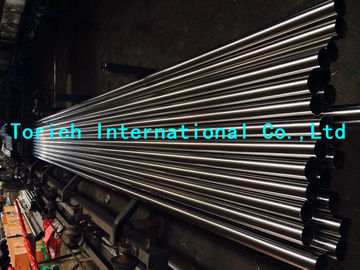

ASTM A249 schweißte Austenit 1/4 Edelstahl-Rohr für Kessel/Wärmetauscher

ASTM A249 Standardspezifikation für geschweißte austenitische Stahlkessel, Überhitzer, Wärmetauscher, Kondensatorrohre

Größe:

OD: 1/8 Zoll (3,2 mm) bis 5 Zoll (127 mm)

WT: 0,015 bis 0,320 Zoll (0,4 bis 8.1 mm)

Grade:

TP304H, TP309H, TP310H, TP316H, TP312H, TP347H und TP348H.

TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Anwendung:

Kessel, Überhitzer, Wärmetauscher, Kondensatorröhren

Austenitisches Edelstahl, Temperaturanwendungen, Anwendungen bei hohen Temperaturen

Herstellen:

Die Rohre sind aus flachgewalztem Stahl hergestellt und werden automatisch geschweißt, ohne Füllmetall hinzugefügt zu haben.

Nach dem Schweißen und vor der endgültigen Wärmebehandlung werden die Rohre kalt auf Schweiß- und Grundmetall oder in Schweißmetall bearbeitet

Prüfung und Kontrolle:

Spannungstest

Abflachenprüfung

Flanschprüfung

Rückwärtsbogenprüfung

Härteprüfung

Hydrostatische oder zerstörungsfreie elektrische Prüfung

Korngröße

Zusätzliche Anforderungen

S1 - Spannungsfreie Verbrennungsrohre

S2 - Mindestmaß an Wandröhren

S3- Luftdruckprüfung unter Wasser

S4 - Stabilisierende Wärmebehandlung

S5 - Nicht ausgerichtete Schläuche

S6 - Korrosionsprüfung zwischen den Körnern

S7 - Prüfung des Schweißverfalls

S8 - Besondere Anwendungen

S9 - Zusätzliche Prüfung von Schweißröhren pro ASME-Anfrage

Referenzdokumente:

ASTM-Normen:

ASTM A262 Verfahren zur Erkennung der Empfindlichkeit gegenüber intergranularen Angriffen in austenitischen Edelstahlen

ASTM A480/ A480M-Spezifikation für allgemeine Anforderungen an flachgewalzte und hitzebeständige Edelstahlplatten, -bleche und -streifen

ASTM A1016/ A1016M-Spezifikation für allgemeine Anforderungen an Ferritstahl, Austenitstahl und Edelstahlröhren

E 112 Prüfverfahren zur Bestimmung der durchschnittlichen Körngröße

E213 Praxis zur Ultraschalluntersuchung von Metallrohren

E273 Praxis zur Ultraschalluntersuchung der Schweißzone von geschweißten Rohren

E527 Praxis zur Nummerierung von Metallen und Legierungen (UNS)
