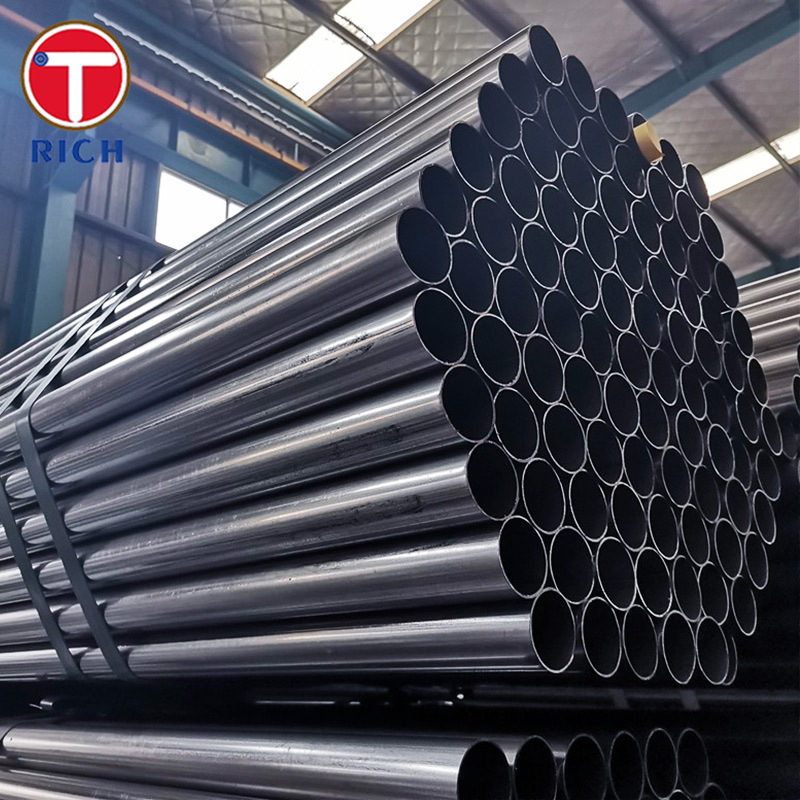

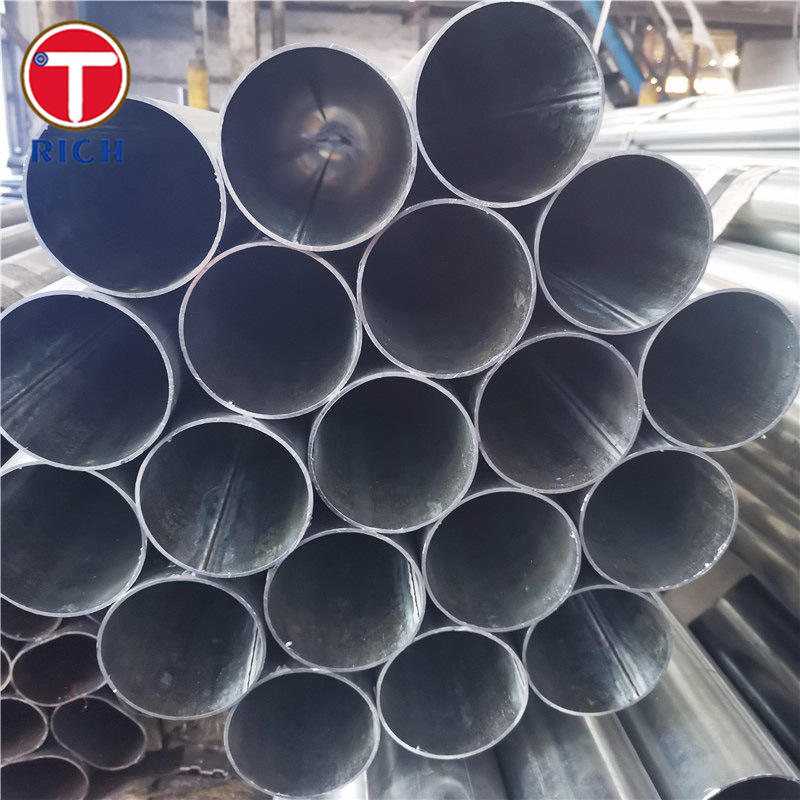

NF A49-341 Standard-Präzisionsschweißrohr Stahlrohr aus Niedriglegierung mit TS30o und TS30a für mechanische Anwendungen
Produktdetails
NF A49-341 Standard-Präzisionsgeschweißtes Rohr
,TS30o Güte Stahlrohr aus niedriglegiertem Stahl
,TS30a Güte Rohr für mechanische Anwendungen
NF A49-341 Präzisionsgeschweißtes Stahlrohr aus Niedriglegierung (TS30o / TS30a / TS34a / TS7a / TS42a)
Beschreibung des Materials
Dieses Produkt ist einmit einer Breite von nicht mehr als 20 mm,Die Produkte werden nach der französischen Norm NF A49-341 hergestellt.Mechanische AnwendungenDa es sich dabei um ein "Präzisionsschweißwerk" handelt, wird der Herstellungsprozess optimiert, um enge Toleranzen zu erzielen.minimale Mängel, und eine konsistente Querschnittsgeometrie.
Spezifikation
-
Produktart: Schweißrohr aus Stahl für mechanische Verwendung
-
Standard: NF A49-341 (Stahlrohre, präzise geschweißte Rohre für mechanische Anwendungen)
-
Klassen/Bezeichnungen: TS30o, TS30a, TS34a, TS7a, TS42a (und manchmal auch TS47a in der NF-Serie)
-
Typische Außendurchmesser und Wandstärken: Gemäß der Norm NF A49-341
-
Herstellung: geschweißt (Präzisionsschweißen, wahrscheinlich Hochfrequenzschweißen, gegebenenfalls gefolgt von Veredelung)
Chemische Zusammensetzung
| Zulassung | C (max) | Si (max) | Mn (maximal) | P (max) | S (max) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
Mechanische Eigenschaften
| Zulassung | Ausfallfestigkeit Rp0,2 (MPa, min) | Zugfestigkeit Rm (MPa, min) | Ausdehnung A (%) | Verringerung der Fläche Z (%) | Brinell-Härte (HBW, typisch oder maximal) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
Hauptmerkmale
-
Dimensionelle Präzision und enge Toleranzen: Da es sich hierbei um ein "Präzisionsgeschweißtes" Rohrprodukt handelt, werden Geometrie, Geradheit und Rundheit streng kontrolliert.
-
Gute mechanische Festigkeit: Die spezifizierten Niedriglegierungsklassen bieten eine höhere Ausbeute und Zugfestigkeit als milde Kohlenstoffröhren und eignen sich somit für belastbare mechanische Teile.
-
Schweißqualität: Die Schweißnaht ist so konzipiert, dass sie glatt, minimal aufdringlich und frei von Defekten (Risse, Einschlüsse) ist, wie dies für mechanische Anwendungen erforderlich ist.
-
Gute Zugfähigkeit und Zähigkeit: Eine ausreichende Verlängerung und Verringerung der Fläche ermöglicht eine gewisse Verformung und Spannungsverteilung unter Last.
-
Wärmebehandlungsverträglichkeit: Diese Sorten können leichte Wärmebehandlungen (z. B. Normalisierung oder Glühen) zur Verfeinerung der Mikrostruktur oder zur Linderung von Spannungen ermöglichen, sofern die Größengenauigkeit nicht beeinträchtigt wird.
-
Niedriger Legierungsinhalt: Die Legierung ist bescheiden und soll die mechanischen Eigenschaften verbessern, ohne die Kosten erheblich zu erhöhen oder das Schweißverhalten zu erschweren.
Anwendbare Normen
-
NF A49-341: Die wichtigste Norm für präzise geschweißte Rohre für den mechanischen Gebrauch in Frankreich.
-
ASTM / Internationale Äquivalente: Im NF-Dokument ist kein direktes ASTM-Äquivalent aufgeführt, aber ähnliche mechanische Rohrnormen (für mechanische Kohlenstoff/Legierung geschweißte Rohre) könnten ASTM A513 oder ASTM A519 sein,Obwohl diese in ihrem Anwendungsbereich unterschiedlich sind.
-
ISO / EN / GOST: Die NF-Norm ist spezifisch für die französische NF A49; eine Querverweisung auf die EN- oder ISO-Mechanische Rohrnormen ist möglich, muss jedoch von Fall zu Fall validiert werden.
-
Andere NF A49-Normen: Die Serie NF A49 umfasst verwandte Normen (z. B. NF A49-343, NF A49-145) für andere geschweißte Rohrtypen.
Wenn eine bestimmte ISO- oder EN-Bezeichnung erforderlich ist (für den grenzüberschreitenden Handel), kann ich die Äquivalenz überprüfen.
Anwendungsbereiche
Im allgemeinen werden NF A49-341 Präzisionsschweißrohre inMaschinenbau / Maschinenbau / MechanismenGenauer gesagt:
-
Maschinenbauteile: Wellen, Stäbe, Führröhren, zylindrische Stützen
-
Automation und RobotikLineare Aktoren, Kolbenstangen, Teleskopteile
-
Automobil- / Fahrzeugsysteme: Lenkverbindung, Stabilisatorstäbe, Aufhängungsrohren
-
Hydraulische / Pneumatische Leitungen (in Druckfreien Rollen): Strukturbefestigungsschläuche, Schutzhülsen
-
Montageanlagen und Werkzeuge: Geräte, Prüfgeräte, Stützarme
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
