H/HH-Typ Hochfrequenzgeschweißte Rippenrohre für Wärmetauscher mit hohem thermischen Wirkungsgrad und geringem Verschleiß und Fouling
Produktdetails
Rippenrohre mit hoher thermischer Effizienz
,Verschleißarme Wärmetauscherrohre
,H/HH-Typ Rippenrohr mit geringer Verschmutzung

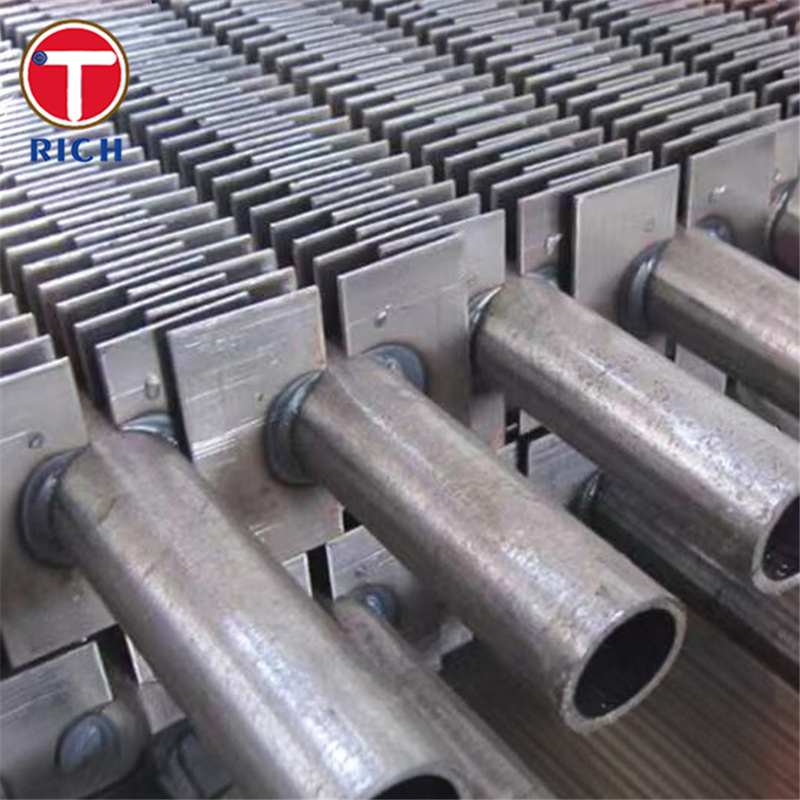

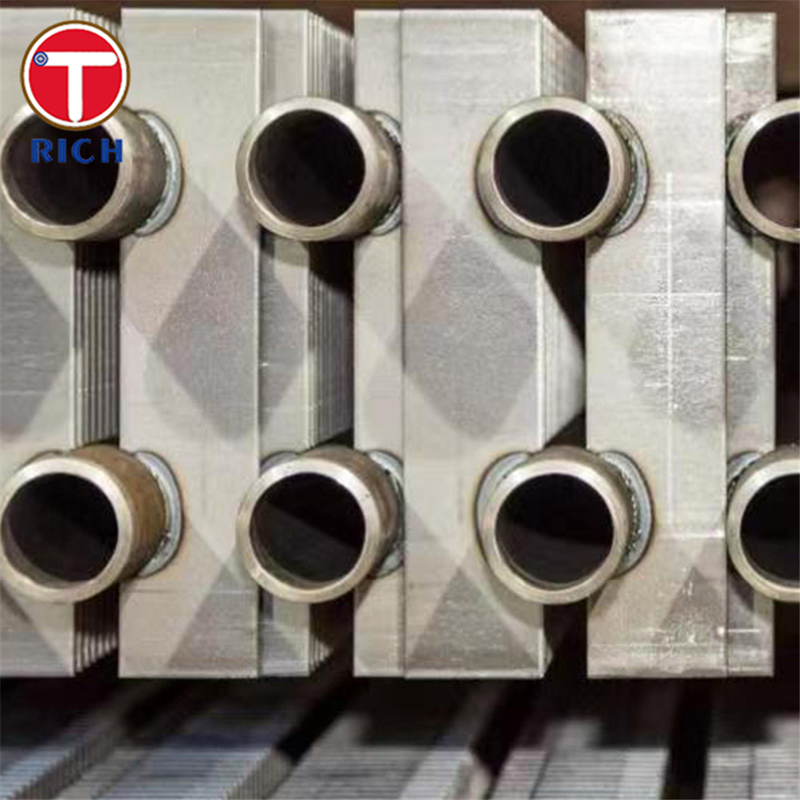

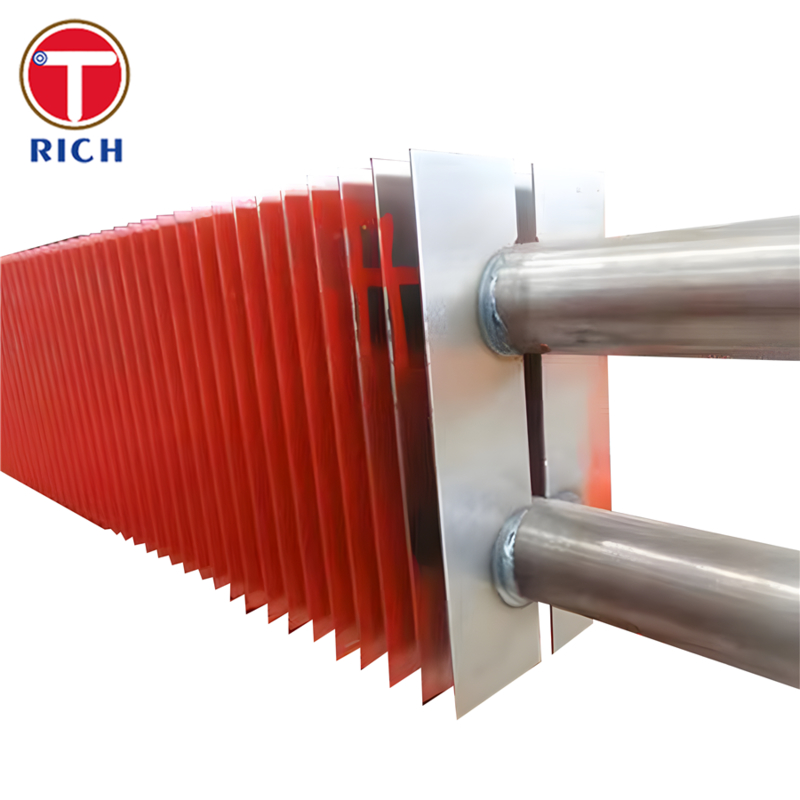

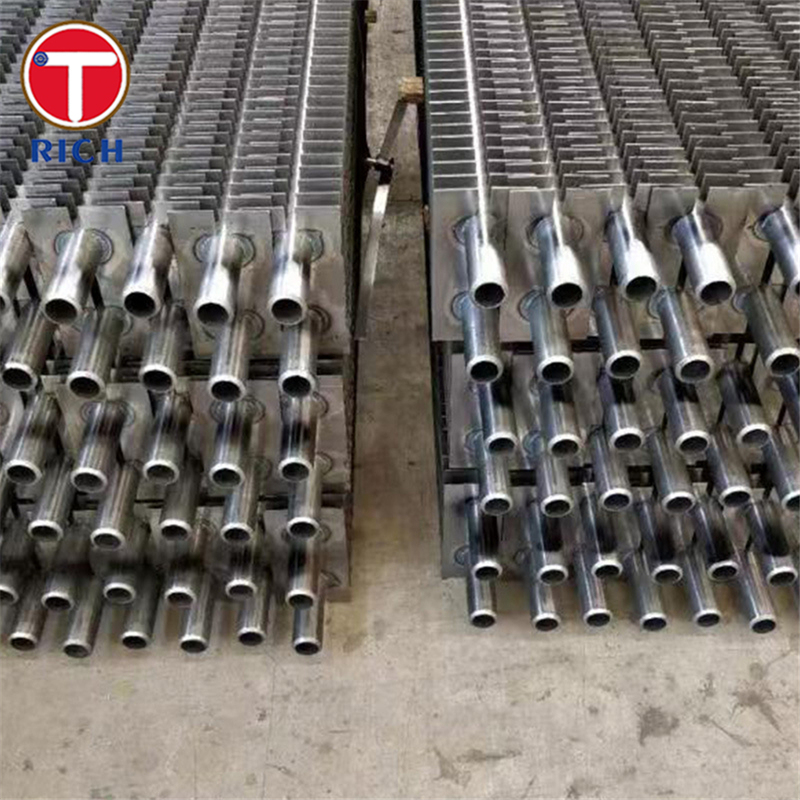

Hochfrequenzgeschweißte Flossenröhren für Wärmetauscher des Typs H/HH
Hochfrequenzgeschweißte Flossenröhren des Typs H/HH sind rechteckige (H-förmige) oder doppelrechteckige (HH) Plattenflossenröhren, die als kompakte, hocheffiziente Wärmeübertragungselemente in Ökonomizern verwendet werden.mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W. Zwei Stahlplatten sind an entgegengesetzten Seiten eines runden Grundrohrs mit Widerstandsschweiß geschweißt,Form eines Querschnitts von H, der die Außenfläche erheblich vergrößert und gleichzeitig gerade Rauchgaskanäle mit geringem Druckabfall und guter Rußblasbarkeit erzeugt.
Spezifikationen
-
Überschüssiger Abbau des Grundrohrs:25·63 mm (andere Durchmesser auf Anfrage)
-
Stützrohrwanddicke:≥ 3,0 mm für den Kesselbetrieb
-
Höchstlänge:bis zu etwa 18 m pro Rohr (abhängig von der Qualität und den Grenzwerten für die Handhabung)
-
Flossenhöhe:bis zu ca. 200 mm
-
Flossendicke:1.5·3,5 mm
-
Abstand zwischen den Flossen (Tiefstand):mit einer Breite von nicht mehr als 20 mm
-
RohrbasismaterialienKohlenstoffstahl, schwachlegierter Stahl, Cr-Mo-legierter Stahl, austenitischer Edelstahl
-
Flossenmaterialien:Kohlenstoffstahl, Niedriglegierstahl oder rostfreier Stahl, der den Betriebsbedingungen entspricht
Wichtige Vorteile
-
Hohe thermische Effizienz in einem kompakten Paket
Die rechteckigen H/HH-Plattenflossen sorgen mehrfach für die Heizoberfläche eines einfachen Rohr-Ökonomizers mit dem gleichen Durchmesser und der gleichen Länge, wodurch viel kleinere und leichtere Wärmetauscherbanken ermöglicht werden. -
Niedriger Verschleiß, geringer Verunreinigung durch staubige Rauchgase
H-Flossenröhren werden häufig für Kohlekraftwerke, CFB-Kessel und Abfallverbrennungsanlagen verwendet, da die geraden Kanäle und der erweiterte Gasflussbereich dazu beitragen, die Gasgeschwindigkeit zu reduzieren.Erosion und Ascheablagerung im Vergleich zu glatten oder Spiralflossenröhren. -
Robuste hochfrequente Schweißflossen-Rohrverbindung
Das automatische Hochfrequenz-Widerstandsschweißen erzeugt eine kontinuierliche metallurgische Verbindung entlang der Flossenkante mit einer minimalen Hitzebelastung.mit hoher Zugfestigkeit am Gelenk und hervorragender Schwingungsbeständigkeit, thermisches Radfahren und Rußblasen.
Chemische Zusammensetzung
| Zulassung | Standards | C (wt%) | Si (wt%) | Mn (Wt%) | P max (Wt%) | S max (wt%) | Anmerkungen |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06'0.18 | nicht spezifiziert | 0.27 ̊0.63 | 0.035 | 0.035 | Kohlenstoffarme, nahtlose Wärmetauscherrohr |
| A192 | ASTM A192/A192M | ≤ 008 | ≤ 025 | 0.30 ̊0.60 | 0.035 | 0.025 | Rohr aus Kohlenstoffstahl für den Hochdruckbetrieb |
| A210 Gr. A1 | ASTM A210/A210M | ≤ 027 | ≥ 010 | ≤ 093 | 0.035 | 0.035 | Kohlenwasserstoff-Kessel und Überheizungsrohr |
| 20G | Gewichtung | 0.17 ̊0.23 | 0.17 ̊0.37 | 0.35 ̊0.65 | 0.025 | 0.015 | Chinesisches Hochdruckboilerrohr aus Stahl |
| P235GH | Einheitliche Prüfungen | ≤ 016 | ≤ 035 | ≤ 120 | 0.025 | 0.020 | Stahl aus nichtlegierten Druckröhren für hohe Temperaturen |
Die Werte entsprechen den Grenzwerten für die Messung der Ladel nach den jeweiligen Normen; die tatsächlichen Prüfwerte liegen in der Regel innerhalb dieser Grenzwerte.
Mechanische Eigenschaften
| Zulassung | Zustand / Produktform | Zugfestigkeit Rm (MPa) | Ausfallfestigkeit Re / Rp0,2 (MPa) | Ausdehnung A (%) |
|---|---|---|---|---|
| A179 | mit einem Durchmesser von mehr als 20 cm3 | ≥ 325 | ≥ 180 | ≥ 35 |
| A192 | mit einer Breite von nicht mehr als 20 mm | ≥ 325 | ≈205 (typisches Minimum) | ≥ 30 (8 Zoll) / ≥ 25 (2 Zoll) |
| A210 Gr. A1 | mit einer Breite von nicht mehr als 20 mm | ≥ 415 | ≥ 255 | ≥ 30 |
| 20G | Normalisierte Röhre | 410 ¢ 550 | ≥ 245 | ≥ 24 |
| P235GH | Normalisierte Röhre, T ≤ 16 mm | 360 ¢ 500 | ≥235 | ≥ 25 |
Anwendbare Normen
Basisrohre für H/HH-Finnenrohre werden typischerweise hergestellt, um:
-
ASTM / ASME:A179, A192, A210, A213-Serie für Kessel- und Wärmetauscherrohre
-
Der Begriff "System"EN 10216-2-Klassen wie P235GH, P265GH für Druckdienst bei erhöhter Temperatur
-
Großbritannien:GB/T 5310 Hochdruckkesselrohre (z. B. 20G)
-
JIS / GOST:Entsprechende Kessel- und Druckrohrqualitäten gemäß den Vorgaben des Projekts
Typische Anwendungen
-
Kraft- und Industrieboiler:Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler, Verteiler
-
Rückgewinnung der Abwärme:Abgaskühler von Kohlen-, Öl- und Abfallverbrennungsanlagen, CFB-Kessel und Prozessöfen
-
Prozess- und Meereswirtschaft:Konvektionsabschnitte mit Feuerheizungen, Prozessgaskühlgeräte und Abgas-Ökonomizatoren für Seefahrzeuge mit staubbeladenen Hochtemperaturgasen
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
