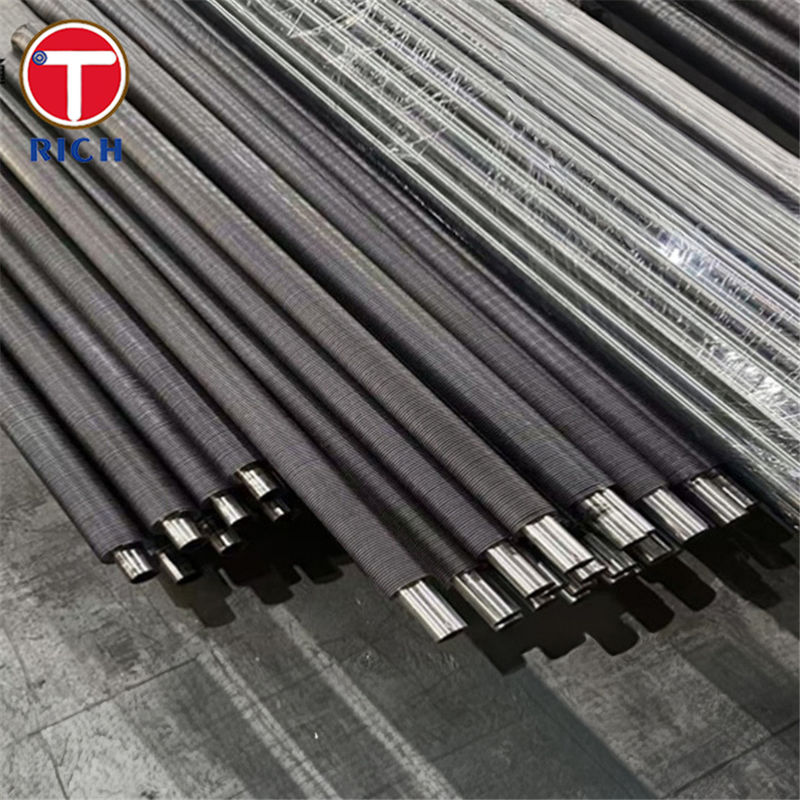

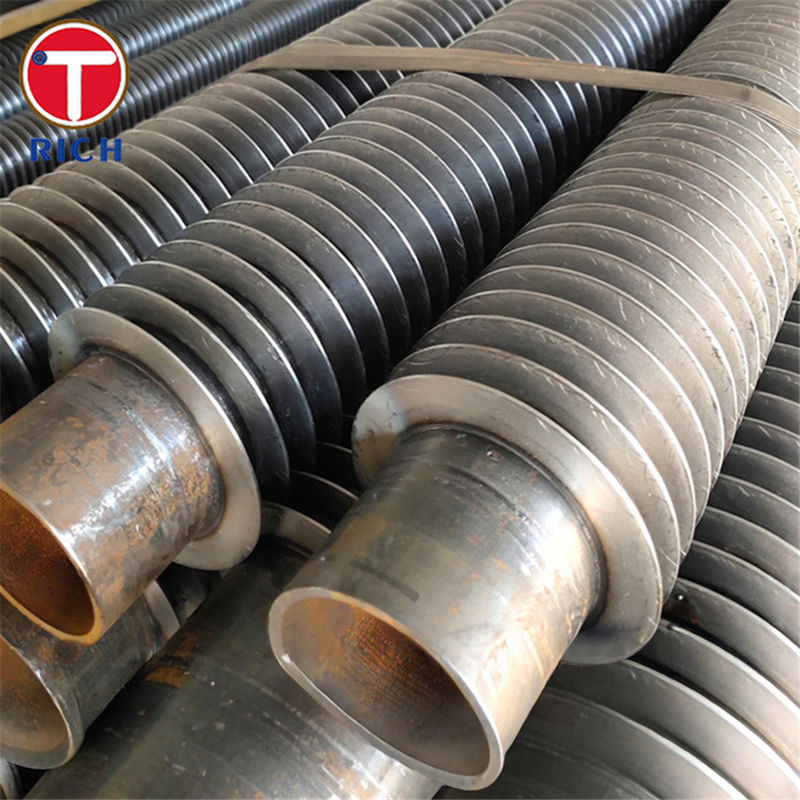

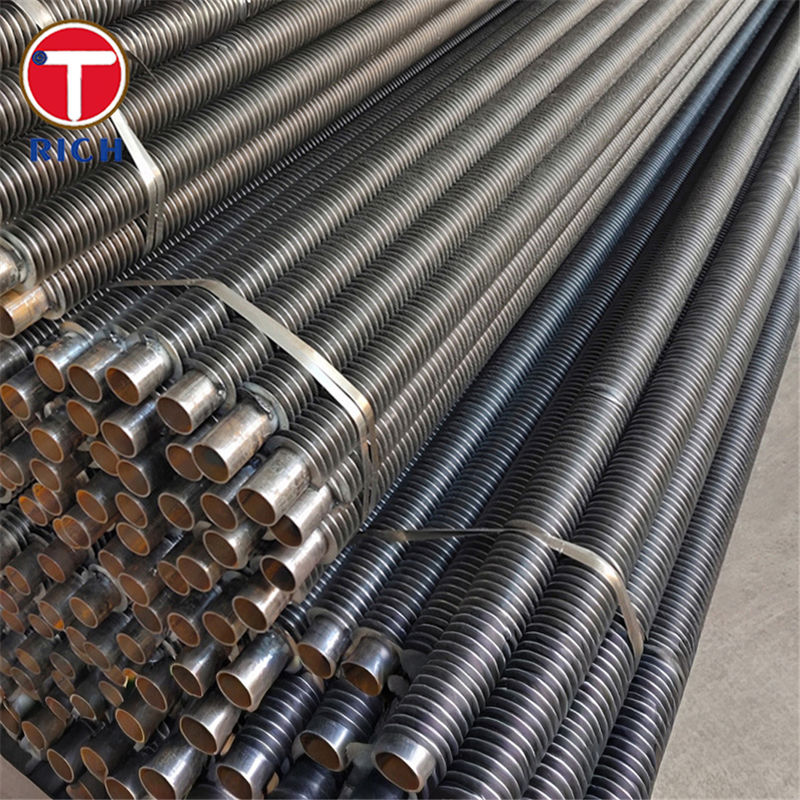

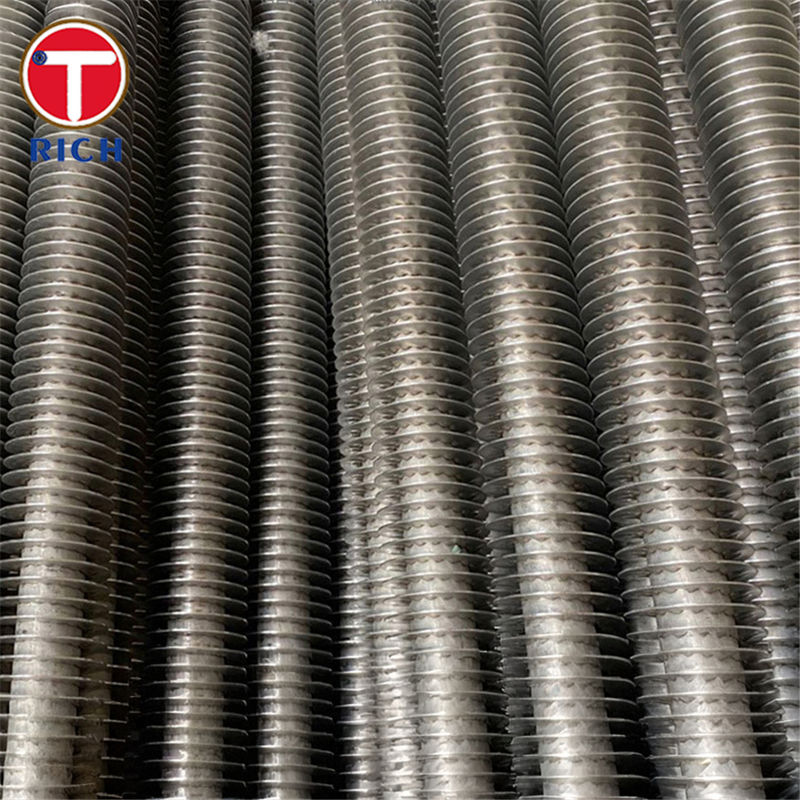

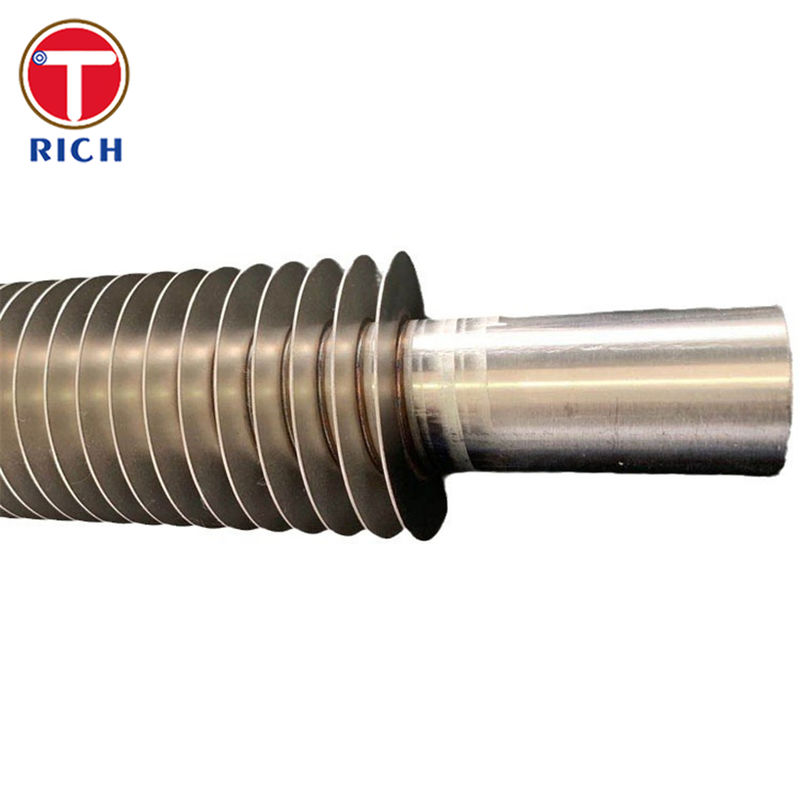

L Finnenröhre aus Stahllegierung Spiralwunde nahtlose Finnenröhre für Luftwärmetauscher

Beschreibung des Materials

Dieses Produkt ist ein Spirale-Finnen-Rohr des Spannungswundtyps L, das auf einem nahtlosen Rohr aus Cr ∆ Mo-Legierungs-Kessel-/Wärmetauscherrohr aus Stahl gebaut wurde.Einheitliche Prüfverfahren für die Bestimmung der Konzentration von Kohlenwasserstoffen, JIS G3462 STBA22 oder GB 5310 12Cr1MoVG, alle für den Hochtemperatur- und Drucktragendeinsatz in Kesseln und luftgekühlten Wärmetauschern.

Aluminium- oder Kupferflossenstreifen werden kaltgeformt zu einem Profil L und durch Spannung um das Legierstahlrohr herum durch eine Helicalwelle gewickelt, so dass die Flinte foot fest gegen die Rohroberfläche gedrückt wird.mit einer durchgehenden Spiralflosse mit gutem thermischen Kontakt und einem teilweisen Schutz der Rohrwand vor Umgebungskorrosion.

Spezifikationen

Basisrohr

• Materialoptionen (nahtlos, Legierstahl):

  • ASTM / ASME: A213 / SA213 T11, T22

  • Einheitliche Prüfverfahren für die Bestimmung der Konzentration von Kohlenstoff

  • JIS: STBA22 bis JIS G3462

  • GB: 12Cr1MoVG bis GB/T 5310

• Außendurchmesser: ca. 16 ′′50.8 mm (5⁄8" ′′2")

• Wandstärke: je nach Anwendung, typischerweise 2 ̊8 mm für Luftkühler

Geometrie der Flossen(typische L-Wundflosse)

• Flossenart: L-Fuß, Spirale

• Flossenmaterial: Aluminium- oder Kupferstreifen

• Flossenhöhe: bis zu ca. 16,5 mm

• Flossenstärke: ~ 0,4 ∼ 0,6 mm (≈ 0,015 ∼ 0,020 ")

• Flossenhöhe: von etwa 2,1 mm (≈12 FPI) nach oben, optimiert pro Aufgabe

Betriebsbereich

• Konzipiert für den Flugbetrieb, bei dem die Flossentemperatur je nach Flossenmaterial und Einsatzzweck typischerweise bis zu ca. 150°C beträgt

• Rohrverbindungen aus Basislegierungen unterstützen wesentlich höhere Metalltemperaturen auf der Flüssigkeitsseite im Einklang mit ihren Standards für Kessel-/Druckrohre (typischerweise 500-580 °C für Cr-Mo-Stähle in der Codeanwendung).

Wesentliche Merkmale

1. Hohe Wärmeübertragungsdichte der Oberfläche

   • Kontinuierliche Spiralflossen erhöhen die Außenfläche dramatisch und ermöglichen die gleiche thermische Belastung mit viel weniger Rohren und einem kleineren Luftkühlerbund im Vergleich zu nackten Rohren.

2. Effizienter Wärmekontakt zwischen Flosse und Rohr

   • Die Geometrie der Flossen in L-Fuß und die Wicklungsspannung drücken den Flossenfuß fest gegen die Rohroberfläche, wodurch der Kontaktwärmwiderstand minimiert und eine gleichmäßige Wärmeübertragung entlang der gesamten Rohrlänge gefördert wird.

3. Stahlkern aus Legierung für den Hochtemperatur- und Druckdienst

   • Rohrverbindungen aus CrMo-Legierung wie T11, T22, 13CrMo4-5, STBA22 und 12Cr1MoVG bieten eine hohe Kriechfestigkeit.gute Oxidationsbeständigkeit und Schweißfähigkeit für den Betrieb von Kesseln und luftgekühlten Wärmetauschern.

Unsere Vorteile

Im Folgenden sind einige der häufigsten Bedenken der Käufer von luftgekühlten Flossenröhren aufgeführt, und wie dieses Produkt in der Lage ist, diese zu beheben.

1.¿Werden die Flossen unter Temperaturen festhalten und anfangen?

• L-Fuß-Spannungswundenflossen verwenden eine kontrollierte Wicklungsspannung, so dass der Flossenfuß fest auf der Rohroberfläche sitzt und den Kontakt während des normalen Temperaturzyklus aufrechterhält.

• Bei Leichtmetallkernen passen wir Flossenmaterial und Konstruktionstemperatur an: Der L-Typ wird verwendet, wenn die Flossenwandtemperaturen im mittleren Bereich liegen (rund bis zu 150°C) und thermische Schocks nicht schwerwiegend sind.Für härtere Bedingungen können wir alternative Flossenarten (LL/KL/eingebettet) auf der Grundlage der gleichen Cr-Mo-Legierungen empfehlen..

2."Ist der L-Typ die richtige Balance zwischen Leistung und Kosten für meinen Luftkühler?"

• L-Finnröhrchen gehören zu den kostengünstigsten Spiralflügellösungen.häufig gewählt, wenn Budget und Fläche pro Kosten entscheidend sind und die Betriebstemperaturen im typischen Luftkühlerbereich liegen, anstatt in extremen Öfen zu arbeiten.

• Durch die Erhöhung der Außenfläche kann ein einzelnes Flossenrohr mehrere nackte Rohre ersetzen, wodurch die Größe des Bündels, die Fächerleistung, der Stahlbau und die Gesamtleistung des Projekts CAPEX reduziert und gleichzeitig die erforderliche thermische Belastung beibehalten wird.

3. ¢Wie handhabt man Korrosion und Lebensdauer von Außenluftkühlern?

• Das Rohrkernwerk aus legiertem Stahl bietet eine hohe Beständigkeit gegen Oxidation bei hohen Temperaturen und Korrosion auf der Dampfseite.Die L-Fußflosse schützt die Rohrwand teilweise vor direkter Atmosphärexposition.

• Flossenmaterialien (Aluminium oder Kupfer) und optionale metallisierte oder beschichtete Oberflächen können für Küsten-, Industrie- oder leicht ätzende Atmosphären ausgewählt werden.Wo feuchte Luft oder aggressive Atmosphäre vorherrschen, können wir für eine längere Lebensdauer auf LL/KL-Finning oder Edelstahl-Basis-Rohr-Finn-Kombinationen umsteigen.

4. ¢Erfüllt das Rohrmaterial meine Anforderungen an den Code und die Rückverfolgbarkeit?

• Wir bieten Rohre aus Cr ̊Mo-Legierung in Standard-Kessel-/Wärmetauscher-Klassen an: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 und GB/T 5310 12Cr1MoVG,mit Prüfbescheinigungen nach EN 10204 (normalerweise 3.1) und vollständige Rückverfolgbarkeit der Wärmemenge.

• Nichtzerstörende Prüfungen (Wirbelstrom oder Ultraschall), hydrostatische Prüfungen und Dimensionsprüfungen können so festgelegt werden, dass sie den Qualitätsplänen des Kunden für kritische Luftgekühlte Wärmetauscherdienste entsprechen.

Chemische Zusammensetzung

Mechanische Eigenschaften

Anwendbare Normen

ASTM / ASME

• ASTM A213 / ASME SA213 ?? Nahtlose Kessel aus ferritischem und austenitischem Stahl, Überhitzer und Wärmetauscherröhren (z. B. T11, T22).

EN (Europa)

• EN 10216-2 ?? Nahtlose Stahlrohre für Druckzwecke, nichtlegierte und legierte Stähle mit spezifizierten hochtemperaturspezifischen Eigenschaften (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ?? Flachprodukte und Schmiedewaren mit spezifizierten hochtemperaturspezifischen Eigenschaften, die zur Anpassung von Kopfhüllen und Kollektoren verwendet werden.

JIS (Japan)

• JIS G3462 ️ Rohre aus Legierstahl für Kessel und Wärmetauscher (STBA22 und verwandte Sorten).

Großbritannien (China)

• GB/T 5310 ¢ Nahtlose Stahlrohre für Hochdruckkessel (einschließlich 12Cr1MoVG und verwandter CrMo-Klassen)

GOST (Russland / GUS-Äquivalente)

• GOST 5520 und damit zusammenhängende Normen für legierte Kesselstähle wie 12KHM / 12Kh1MF, die allgemein anerkannte Äquivalente zu EN 13CrMo4-5 im Hochtemperatur-Druckdienst sind.

Anwendungsbereiche

Allgemeine Anwendungsbereich
Spiralflügelröhren aus legiertem Stahl des Typs L werden in luftgekühlten und gas-flüssigkeitsgewandelten Wärmetauschern verwendet, bei denen eine heiße Prozessflüssigkeit im Rohr durch Umgebungsluft oder Prozessgas auf der Flügelseite gekühlt wird.Sie sind besonders üblich, wenn Wasser knapp oder teuer ist und Luftkühler gegenüber Schal- und Rohrwasserkühlern bevorzugt werden.

Typische Branchen und Positionen im System

• Stromerzeugung (thermische, nukleare, geothermische)

  • Luftgekühlte Kondensatoren und Flossenröhrchenbündel für die Dampfkondensation

  • Vorwärmer für Heizluft und Spulen für Ökonomisatoren

  • Wasserstoffkühler mit Generator und Gleitölkühler (Luftseite)

• Öl-, Gas- und petrochemische Anlagen

  • Kühlgeräte mit Luftflossen für Kompressorentladung, Gasentwässerung und Fraktionierungseinheiten

  • Luftkondensatoren und Produktkühlgeräte in Raffinerien

  • Gas-Luft- und Flüssig-Luft-Kühler für Flammenanlagen und Versorgungsanlagen

• Chemie- und Düngemittelwerke

  • Prozessluftkühler in Ammoniak-, Harnstoff- und Stickstoffsäureeinheiten

  • Wärmerückgewinnungskühler in Polymer- und Oxidationsanlagen

• Klimatisierung, Trocknung und allgemeine Industrie

  • Flachrohrspule in großen Luftbehandlungseinheiten und industrieller HVAC

  • Heizluftbereiter für Sprühtrockner, Öfen und Prozessgastrockner

  • Kompakte Flossenröhrenaustauschgeräte in OEM-Geräten und verpackten Kühlgeräten
