Edelstahl-Wellrohr starres Wellrohr für Gasleitungen mit Wärmetauscherqualität und Korrosionsbeständigkeit
Produktdetails
Korrosionsbeständige Rohre aus Edelstahl
,Edelstahlrohr für Wärmetauscher
,Präzisionsstahlrohr mit starrem Wellenprofil
Rohr aus rostfreiem Stahl (Rigid Wave Tube) für den Gasdienst
Material

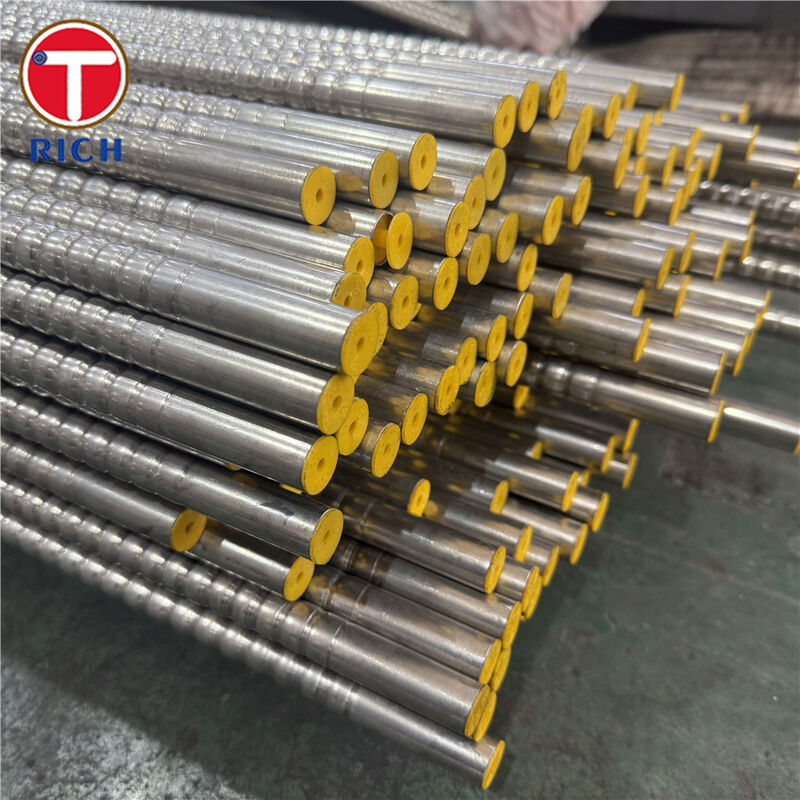

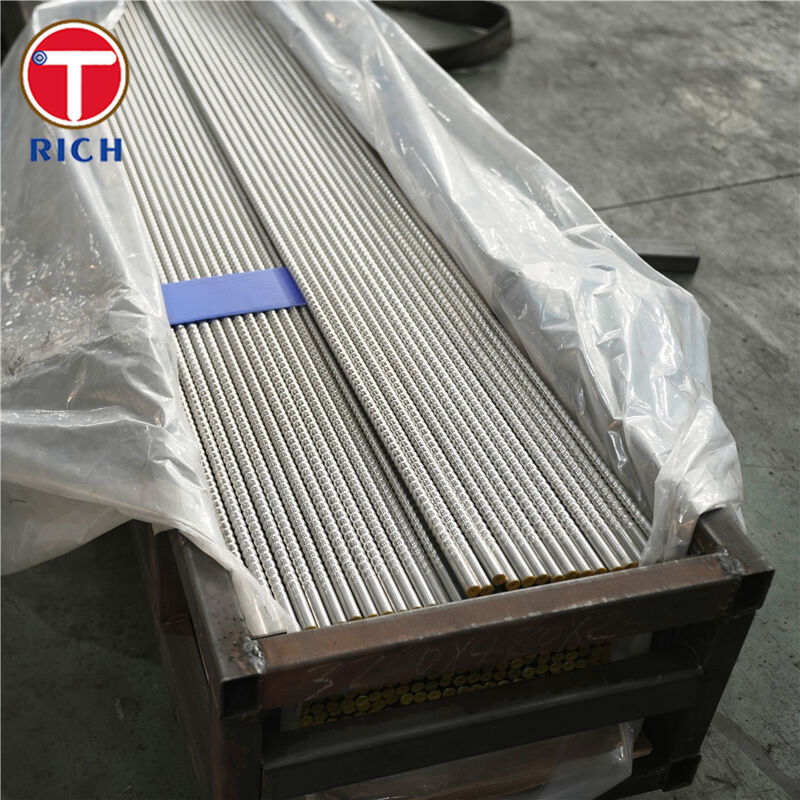

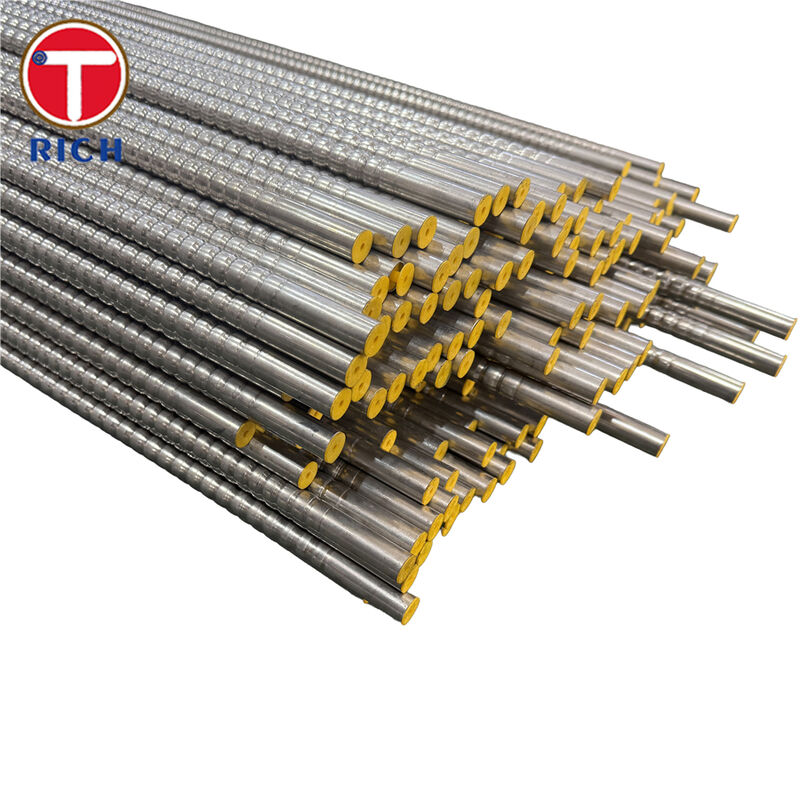

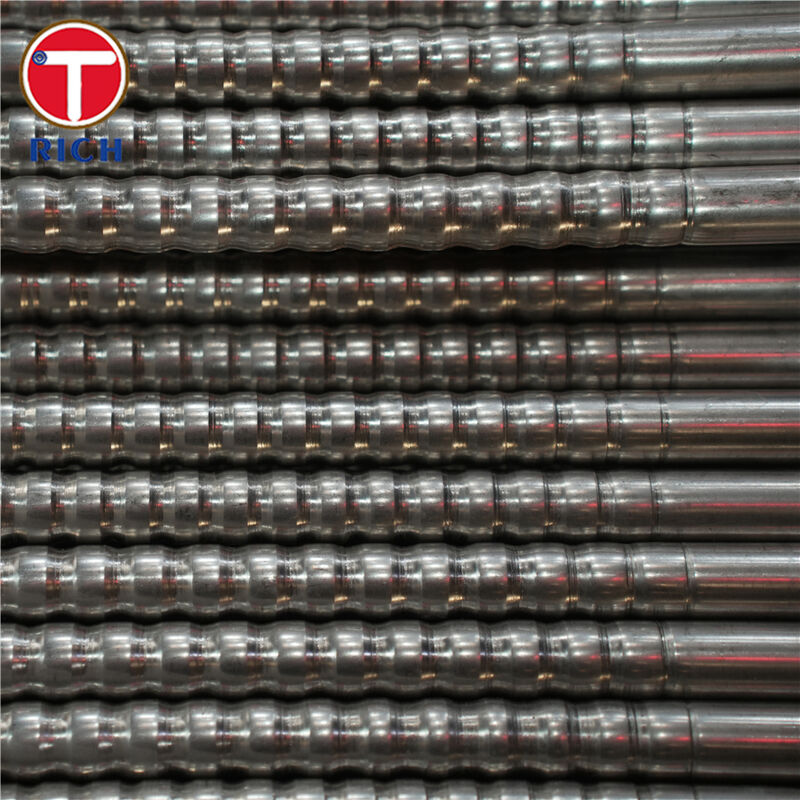

Dieses Produkt ist ein starres, warmtauswechselfähiges Wellrohr aus rostfreiem Stahl (Wellenrohr), hergestellt aus nahtlosem (oder geschweißtem)(falls angegeben) Rohre aus Edelstahl, die dann mit spiralförmigen/ringförmigen Wellungen geformt wurden, um die Wärmeübertragung zu verbessernEs handelt sich nicht um einen flexiblen Wellschlauch für Rohrleitung oder Bewegungskompensation.
Zu den gängigen Materialoptionen gehören ASTM A213 TP304/TP304L/TP316/TP316L/TP321, die auf der Grundlage des Korrosionsrisikos (Chloride), der Betriebstemperatur und der Herstellungsanforderungen ausgewählt werden.
Spezifikationen
-
Rohrtyp: starre Wellfarbe (spirale oder ringförmige), für Rohrbündel für Wärmetauscher
-
Standard für Grundrohr (typisch): ASTM A213 (nahtlos) / auf Anfrage optional geschweißte Äquivalente
-
OD-Bereich (typisch): 6×127 mm (anpassbar; entspricht den üblichen A213-Versorgungsbereichen)
-
Wandstärke (typisch): 0,4 ∼ 12,7 mm (anpassen)
-
Geometrie der Wellenbildung: Schrägkeit, Tiefe, Helixwinkel und Radius der Spitze entsprechend der Aufgabe (Wärmeübertragung vs. Druckabfall)
-
Lieferbedingungen: Lösungsmittel gegrillt / eingelegt oder hell gegrillt; gerade Längen oder wie angegeben
Wesentliche Merkmale
-
Höhere Wärmeübertragungsleistung durch Unterbrechung der thermischen Grenzschicht und Verbesserung der Nähe der Wandmischung
-
Kompaktes Designpotenzial für den Austauschgerät (gleiche Belastung bei geringerer Fläche oder höhere Belastung bei gleichem Fußabdruck)
-
Technikfreundliche Steifigkeit für Rohrplatten, Baffeln und Bündelmontage (im Gegensatz zu flexiblen Schläuchen)
-
Materialoptionen zur Temperatur- und Sensibilisierungskontrolle (z. B. 304L/316L mit niedrigem Kohlenstoffgehalt; 321 stabilisiert)
Unsere Vorteile
-
Wird die Wellenform wirklich die Wärmeübertragung verbessern?
Ja, Wellröhren erhöhen die Turbulenzen in der Nähe der Wand und können die Wärmeübertragungskoeffizienten gegenüber glatten Rohren deutlich erhöhen. -
Was ist mit dem Druckabfall? Wird er zu hoch?
Verstärkte Rohre beinhalten immer einen Kompromiss zwischen Wärmeübertragung und Druckverlust, also entwerfen wir die Wellenlänge/Tiefe, die Ihrem zulässigen ΔP entspricht. -
Erhöht die Wellenbildung das Vibrationsrisiko in Rohrbündeln?
Bündelvibration ist ein bekanntes Shell-and-Tube-Problem. -
Ist das ein flexibler Wellenschlauch?
Anmerkung: Dies ist ein starres Wärmetauscherrohr, das für die feste Anbringung in Wärmetauscher (Rohrblätter/Baffeln) bestimmt ist. -
Wie stellen Sie die Zuverlässigkeit und Konsistenz sicher?
-
Basisrohr nach anerkannten Rohrnormen hergestellt (typisch: ASTM A213)
-
Optional Wirbelstrom/UT, PMI, Dimensionsprüfung und Hydro-/Luftleckentests pro Projektanforderung
-
Prüfung der Geometrie der Wellenformung (Spitze/Tiefe) sowie Kontrollen des Formprozesses zur Vermeidung einer Ausdünnung über die vereinbarten Grenzwerte
Chemische Zusammensetzung
| Zulassung | C (max) | Mn (maximal) | P (max) | S (max) | Si (max) | Die | Ni | - Das ist Mo. | Ti |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢20.0 | 8.0 ¢ 11.0 | - Ich weiß. | - Ich weiß. |
| TP304L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢20.0 | 8.0 ¢ 12.0 | - Ich weiß. | - Ich weiß. |
| TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¥14.0 | 2.00 ¥3.00 | - Ich weiß. |
| TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 ¢18.0 | 10.0 ¥14.0 | 2.00 ¥3.00 | - Ich weiß. |
| TP321 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 ¥19.0 | 9.0 ¢ 12.0 | - Ich weiß. | 5 ((C + N) 0.70 |
Mechanische Eigenschaften
| Zulassung | Zugfestigkeit (min) | Ausfallstärke (min) | Ausdehnung (min) | Härte (maximal) |
|---|---|---|---|---|
| TP304 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP304L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP316L | 485 MPa | 170 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
| TP321 | 515 MPa | 205 MPa | 35% | 192 HBW / 200 HV / 90 HRB |
Standards ASTM: ASTM A213
-
Die in Absatz 1 genannte Regelung gilt nicht.
-
GOST: Bei der Bestellung von Edelstahlrohren werden allgemein Sorten wie 12X18H10T verwendet
-
JIS: JIS G3463
-
Die in Absatz 1 genannten Angaben sind zu beachten.
Anwendungsbereiche
Typische Industriezweige: Gaskühler/Heizgeräte, Kondensatoren, Verdampfer, Rekuperatoren und Rückgewinnung von Abwärme
Verwendungszwecke: Rohr-in-Rohr-Austauschgeräte, Schalen-Rohr-Bündel (wenn ΔP dies zulässt) und kompakte Upgrades ohne Flossen
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
