Crimped Fin Tube (schraubenförmig gewickeltes, kaltverformtes Rippenrohr) für Luftkühler

Material

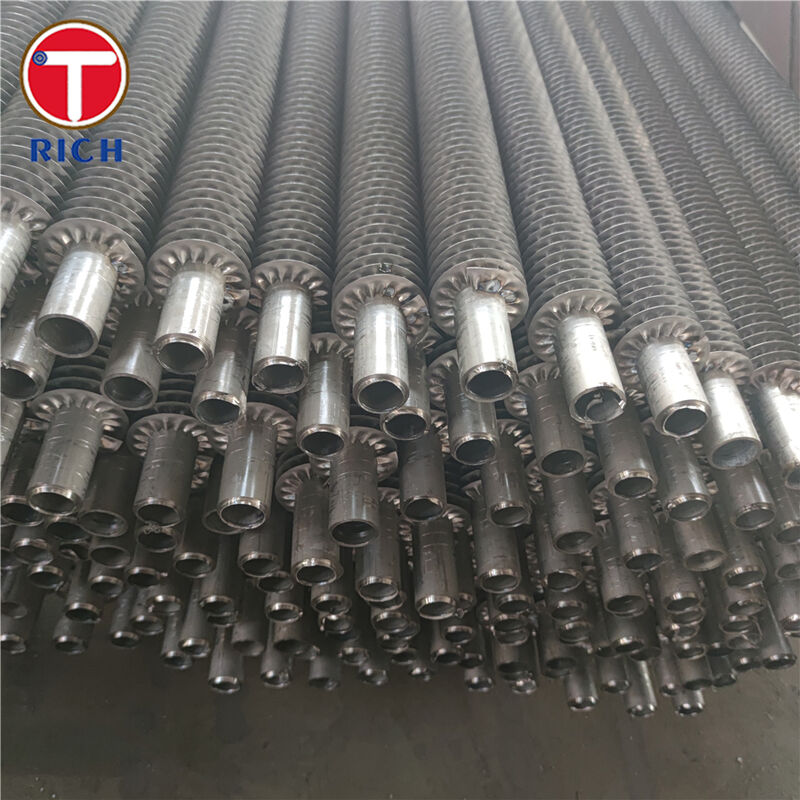

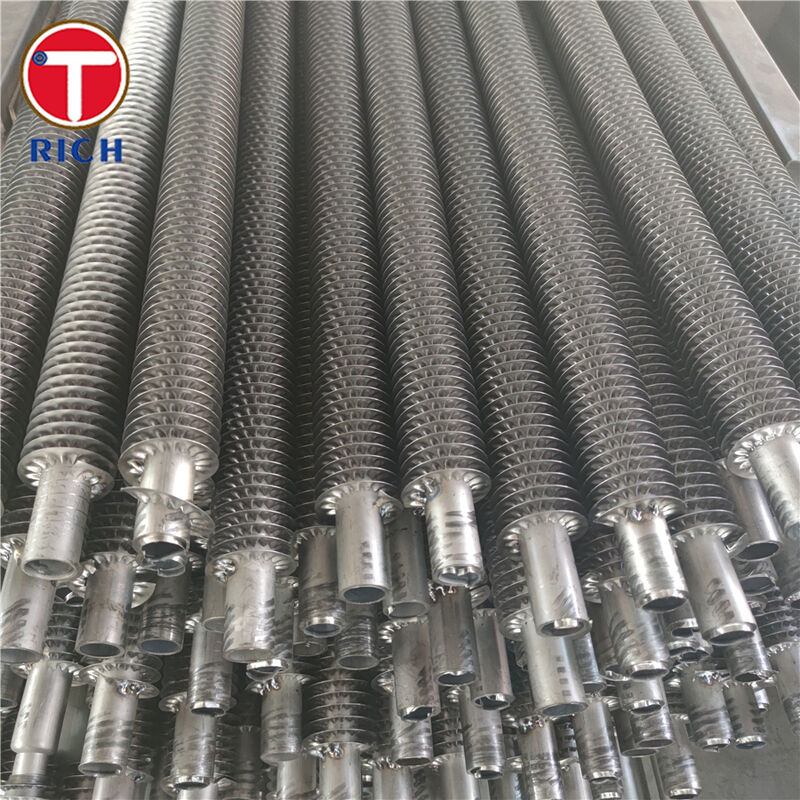

A Crimped Fin Tube (auch genannt Spiral Tension Wound / Cold-Formed Finned Tube) ist ein Wärmeübertragungsrohr, bei dem ein Metallrippenband unter kontrollierter Spannung schraubenförmig gewickelt wird auf ein Basisrohr. Das Rippenband wird vorgeformt, um den Kontakt-“Fuß” zu verbreitern, und dann mechanisch an der Rohroberfläche befestigt (mit Endbefestigung wie Heft-/Punkt- oder Punktschweißen, je nach Ausführung).

Häufige Materialoptionen (anpassbar):

• Basisrohr: Kohlenstoffstahl, Edelstahl, legierter Stahl, Kupfer, Titan, Duplex-Edelstahl, Nickellegierungen (projektabhängig).

• Rippenband: Aluminium, Kupfer, Kohlenstoffstahl, Edelstahl.

Spezifikationen

Typische konfigurierbare Bereiche (endgültige Abmessungen gemäß Zeichnung / Datenblatt):

• Außendurchmesser des Basisrohrs: 15,88–219,00 mm

• Wandstärke des Basisrohrs: ≥ 1,00 mm

• Rohrlänge: 500–15000 mm

• Rippenstärke: 0,15–2,00 mm

• Rippenhöhe: 6,0–25,40 mm

• Rippendichte / -teilung: 3–11 FPI (typisch)

• Freie Enden: nach Bedarf (zum Walzen, Schweißen, Bördeln oder für Rohr-zu-Rohrboden-Verbindungen)

Hauptmerkmale

• Verbesserte luftseitige Leistung: Crimped Fins erhöhen die Turbulenzen und verbessern die luftseitige Wärmeübertragungseffektivität.

• Zuverlässige mechanische Verbindung: vorgeformter Rippenfuß vergrößert die Kontaktfläche; die Rippenenden sind gesichert, um die Wicklung zu stabilisieren.

• Gute mechanische Beständigkeit: geeignet für Luftkühler und Rippenrohrwärmetauscher, bei denen Vibrationen und Handhabungsfestigkeit wichtig sind.

• Saubererer Luftstromkanal: Das gleichmäßige Teilungsdesign hilft, die Ansammlung von Asche/Staub zu reduzieren und die Wartung zu erleichtern.

• Kosteneffizienter Oberflächengewinn: erhöht die äußere Oberfläche, ohne zu schwereren geschweißten Rippenkonstruktionen überzugehen (projektabhängig).

Unsere Vorteile

1) “Werden sich die Rippen im Laufe der Zeit lösen?”
Wir verwenden einen kontrollierten Spannwicklungsprozess mit einer vorgeformten Rippenbasis, um die Kontaktfläche zu vergrößern, und die Rippenenden werden gesichert (geheftet/gepunktet/punktgeschweißt wie angegeben) um die Wicklung für den Betrieb und den Transport zu stabilisieren.

2) “Für welche Temperatur ist dieser Rippentyp geeignet?”
Crimped / spiralförmig gewickelte Rippenrohre werden üblicherweise für einen mäßigen Temperatureinsatz positioniert (ein typischer Grenzwert ist bis zu ~120°C, abhängig von Konfiguration und Materialien). Für höhere Temperaturen oder starke thermische Zyklen können wir während der Auswahl alternative Rippenkonstruktionen (z. B. eingebettete oder geschweißte Rippentypen) vorschlagen.

3) “Wie wähle ich Basisrohr- und Rippenmaterialien für Korrosion aus?”
Wir unterstützen mehrere Materialkombinationen—Kohlenstoffstahl, Edelstähle, Kupfer und mehr—sodass Sie die prozessseitige Korrosion (Basisrohr) und die umgebungsseitige Korrosion (Rippenmaterial) an die tatsächliche Betriebsumgebung anpassen können.

4) “Wird es in staubiger Luft leicht verschmutzen?”
Die Crimped-Fin-Geometrie kann mit gleichmäßiger Teilung und praktischen Rippenprofilen geliefert werden, um Staubbrücken zu reduzieren und die Luftströmungswege wartungsfähig zu halten.

5) “Stellen Sie Inspektionsdokumente und Rückverfolgbarkeit bereit?”
Wir können EN 10204 3.1 / 3.2 Materialzertifizierung bereitstellen und Inspektionen durch Dritte unterstützen, sofern dies durch das Projekt-ITP erforderlich ist.

6) “Passt dies zur Beschaffungspraxis von Raffinerie-/petrochemischen Luftkühlern?”
Für Öl- und Gas-Luftkühlerprojekte richtet sich die Beschaffung üblicherweise nach den API 661 Anforderungen; wir können Rippenrohre als Teil eines umfassenden Dokumentationspakets liefern, das mit den Arbeitsabläufen zur Beschaffung von luftgekühlten Wärmetauschern übereinstimmt.

Chemische Zusammensetzung

Mechanische Eigenschaften

Ausführungsstandards

ASTM / ASME (typische Basisrohroptionen): ASTM A179, ASTM A192, ASTM A210, ASTM A213 (Edelstahl).
Luftkühler-/Wärmetauscherpraxis: API 661 (wird üblicherweise für luftgekühlte Wärmetauscher in Raffinerien verwendet).

EN (gängige Äquivalente): EN 10216 (nahtlose Rohre für Druckzwecke), EN 10217 (geschweißte Rohre für Druckzwecke), EN 10204 3.1/3.2 Zertifizierung.

GOST (gängige Äquivalente): GOST 8732 / 8734 (nahtlose Stahlrohre), GOST 9941 (nahtlose Edelstahlrohre).
JIS (gängige Äquivalente): JIS G3461 / G3462 (Kessel- und Wärmetauscherrohre), JIS G3459 (Edelstahlrohre).
GB (gängige Äquivalente): GB/T 3087 (Kesselrohre), GB/T 5310 (Hochdruckkesselrohre), GB/T 8163 (nahtlose Stahlrohre für Flüssigkeiten), GB/T 14976 (nahtlose Edelstahlrohre für Flüssigkeitstransport).

Anwendungsbereiche

Breite Anwendung: Luftkühler und Rippenrohrwärmetauscher, bei denen das äußere Medium Luft/Gas ist und eine zusätzliche Oberfläche benötigt.

Wo es in diesen Bereichen eingesetzt wird:

• Raffinerie-/petrochemische Luftkühler: Rohrbündel für luftgekühlte Wärmetauscher, die mit der üblichen Beschaffungspraxis übereinstimmen.

• Trockner, Heizkörper, Heizungen: Rippenabschnitte zur Steigerung der Konvektionswärmeübertragung auf der Luftseite.

• Ölkühl- und Industriekühlspulen: Rippenrohrkerne, die in Kühleinheiten und ähnlichen luftseitigen Anwendungen verwendet werden.
