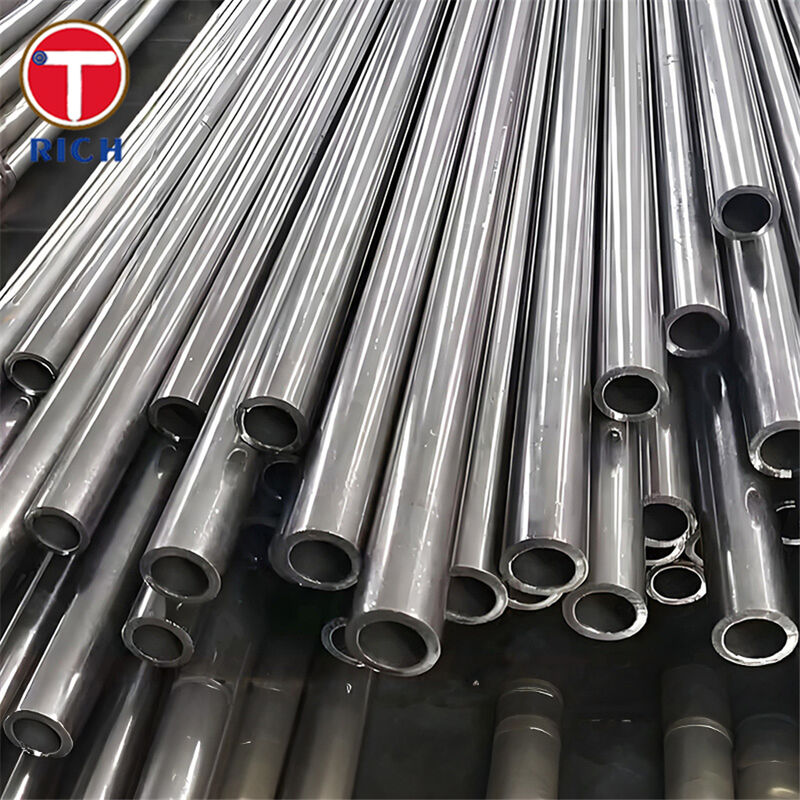

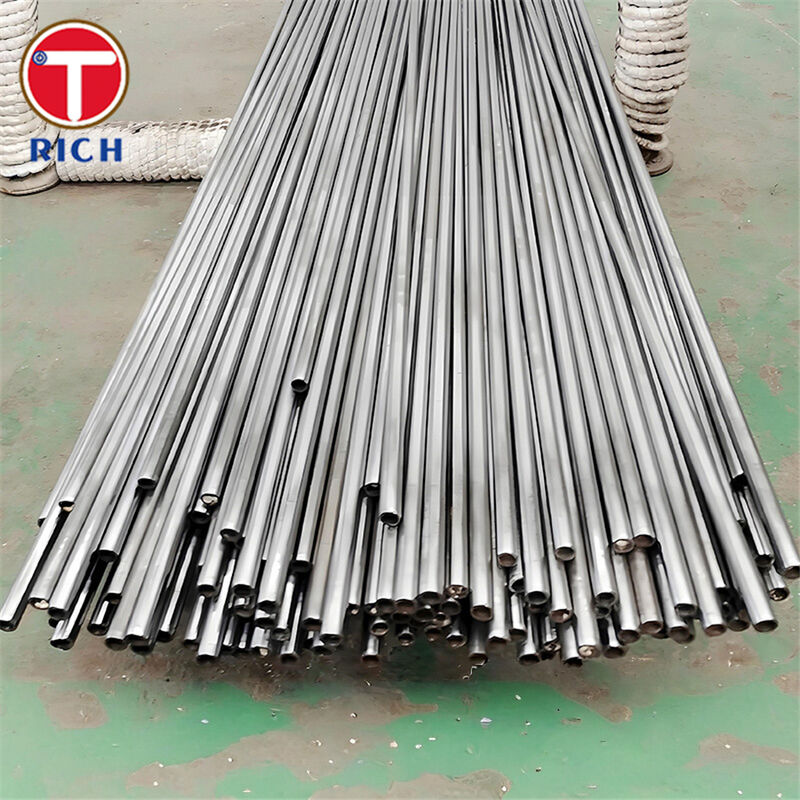

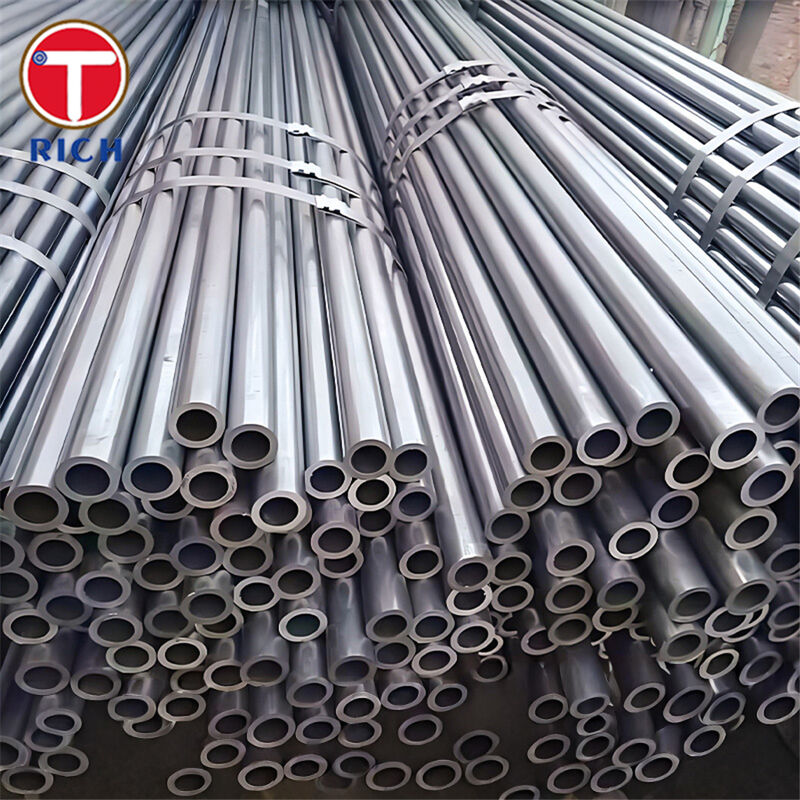

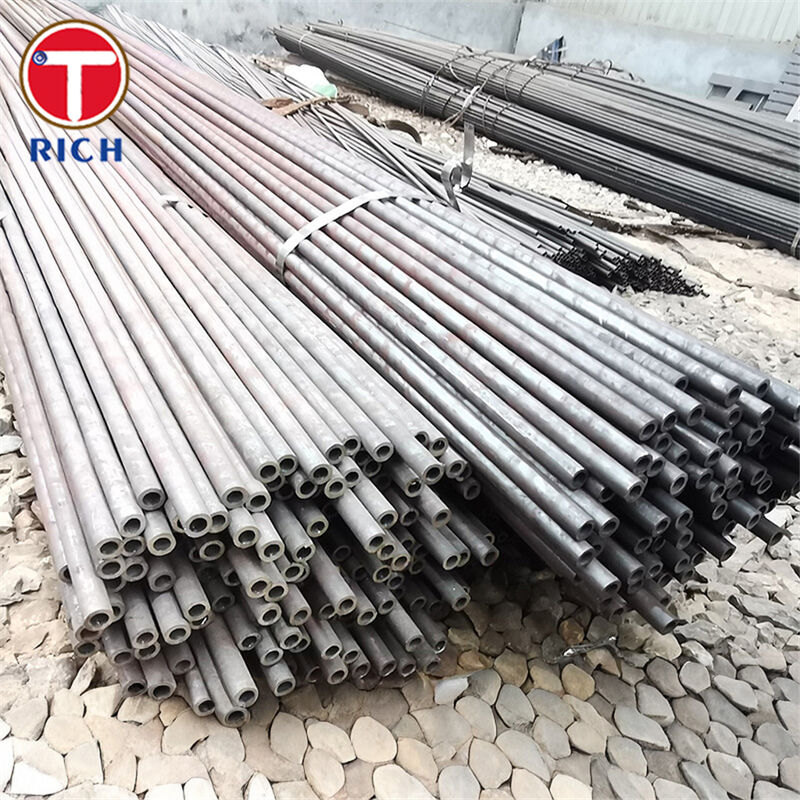

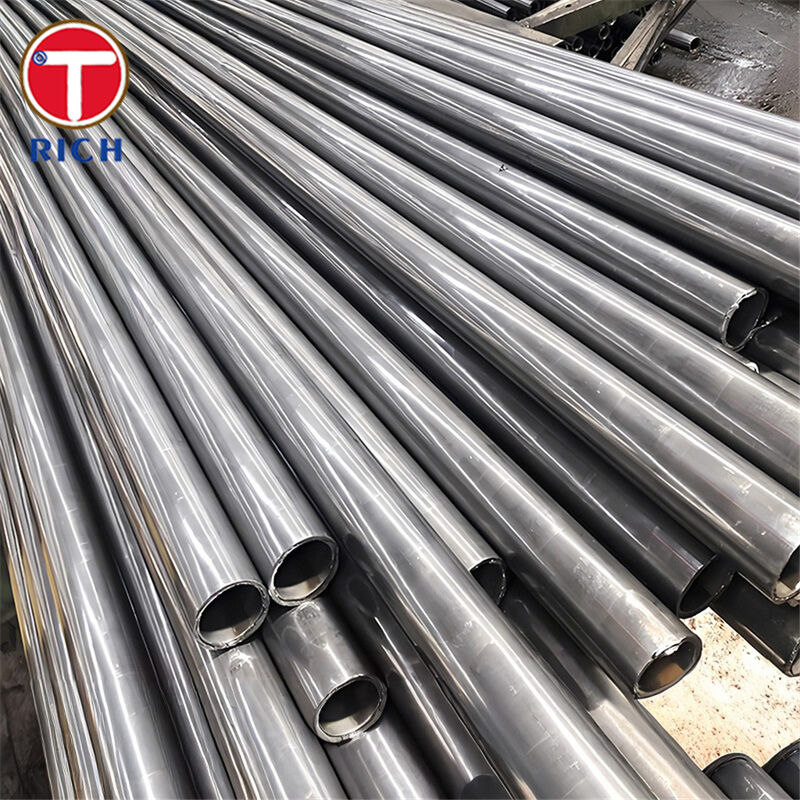

15CDV6 Hochfeste, niedriglegierte, nahtlose Stahlröhre für Kurbelwelle mit einem Außendurchmesser von 30 - 325 mm
Produktdetails
15CDV6 Nahtloses Stahlrohr
,Kurbelwellenanwendung Präzisionsstahlrohr
,30–325 mm Außendurchmesser
1.7734 (15CDV6) Röhrchen ️ Hochfeste, niedriglegierte, nahtlose Stahlröhre für Kurbelwellen
Material
1.7734 (15CDV6) ist ein kohlenstoffarmer, hochfester Niedriglegierungsstahl aus Cr-Mo-V, der häufig ausgewählt wird, wenn Kurbelwelle und rotierende Teile ein starkes Verhältnis von Festigkeit und Gewicht, eine hohe Ermüdungsfähigkeit benötigen,und zuverlässige ZähigkeitEs wird häufig in der Luftfahrt und im Motorsport verwendet und ist bekannt dafür, dass es im Vergleich zu vielen anderen hochfesten Legierungsstählen schweißfähig ist.
Spezifikationen
-
Produktform:Nahtloses rundes Stahlrohr (heiß bearbeitet und/oder kalt gezogen; Wärmebehandlung je nach Bedarf).
-
Typische Lieferlänge:1 ̊7 Meter; kundenspezifischer Schnitt erhältlich.
-
Richtigkeit (typisch):0.3·2 mm/m (nach Versorgungsklasse).
-
Lieferbedingungen (allgemein):Erhitzt / normalisiert / gelöscht und gehärtet (Q&T) auf Zielfestigkeitsniveau.
-
Inspektion (typische Optionen):Abmessungskontrollen, chemische Analysen, Zug-/Aufprallprüfungen und NDT wie UT/ET auf Anfrage (basierend auf den Anforderungen des Projekts).
Wesentliche Merkmale
-
Hohe Ausbeute und Zugfestigkeit mit Zähigkeit(Strength-Level durch Wärmebehandlung einstellbar).
-
Gutes Schweißprofil für einen hochfesten Stahl(insbesondere im Vergleich zu vielen Cr-Mo-Gehalten, die strengere Schweißkontrollen erfordern).
-
Cr-Mo-V-Legierung unterstützt müdigkeitskritische Teilewie Wellen und Kurbelwellen, mit stabilen Eigenschaften nach Q&T.
Unsere Vorteile
1) Kann es sicher geschweißt werden, ohne Eigenschaften zu verlieren oder zu knacken?
-
15CDV6 wird in vielen praktischen Anwendungen allgemein als leicht schweißbar mit minimalem Eigenschaftsverlust und in der Regel ohne obligatorische Wärmebehandlung nach dem Schweißen beschrieben.
-
Im Vergleich dazu erfordern gewöhnliche Cr-Mo-Stähle wie 4140 oft strenge Vorwärmungs-/kontrollierte Verfahren und werden häufig für das Schweißen im gehärteten und gehärteten Zustand abgeraten.Wir bieten Herstellungsleitlinien und können in einem herstellungsfreundlichen Zustand liefern, wenn Schweißen Teil Ihrer Prozessroute ist.
2) ¿Welche Festigkeitsstufe sollte ich für die Müdigkeitshaltbarkeit der Kurbelwelle festlegen?
-
Wir unterstützen Q&T-Stärkeziele nach Durchmesser/Stärke und können die Lieferung an Ihren Bearbeitungsplan + endgültigen Wärmebehandlungsplan anpassen (zuerst Rohbearbeitung, dann fertig Q&T oder Lieferung Q&T direkt).Typische veröffentlichte Festigkeitsfenster sind in der folgenden mechanischen Tabelle dargestellt..
3) ¢Kontrollieren Sie die Zähigkeit/Aufprallleistung?
-
Bei Bedarf können Wirkungsvoraussetzungen und Prüfpläne (Charpy/Izod) angegeben werden, die mit der genannten Norm/Bedingung übereinstimmen.Vergleichbare Qualitäten veröffentlichen in der Regel Mindestwirkungswerte nach Abschnitten.
4) Wird die Bearbeitbarkeit und die Dimensionsstabilität für die Bearbeitung der Kurbelwelle geeignet sein?
-
Wir können das Rohr in einem gegrillten/normalisierten Zustand zur effizienten Rohbearbeitung liefern, dann Q&T bis zur endgültigen Festigkeit;oder Lieferung in vorgehärtetem/Q&T Zustand, wenn Ihr Prozess unmittelbar hohe Festigkeit benötigt.
5. Wie kann ich die Gleichwertigkeit zwischen den Normen bestätigen und einen falschen Ersatz vermeiden?
-
Wir bieten standardübergreifende Referenzunterstützung (EN/ASTM/JIS/GB/GOST) und können die nächstgelegene praktische Alternative vorschlagen, wenn ein Projekt eine andere nationale Norm vorschreibt.
Chemische Zusammensetzung
| Zulassung | Standardsystem (typische Referenz) | C | - Ja. | In | Die | - Das ist Mo. | V | P | S |
|---|---|---|---|---|---|---|---|---|---|
| 15CDV6 (1.7734) | AIR 9160C (allgemeine Referenz) | 0.12 ̊0.18 | ≤ 020 | 0.80 ¢1.10 | 1.25 ¢1.50 | 0.80 ¢1.00 | 0.20 ̊0.30 | ≤ 0020 | ≤ 0015 |
| 42CrMo4 (1.7225) | DIN EN ISO 683-2 / EN-Familie | 0.380.45 | 0.10-0.40 | 0.60 ̊0.90 | 0.90 ¢1.20 | 0.15 ̊0.30 | - Ich weiß. | ≤ 0025 | ≤ 0035 |
| AISI 4140 | ASTM A29 (allgemeine Referenz) | 0.36 ̊0.44 | 0.10-0.40 | 0.65 ¢1.10 | 0.75 ¢1.20 | 0.15 ̊0.35 | - Ich weiß. | ≤ 004 | ≤ 004 |
| SCM435 | JIS G4053 | 0.33 ̊0.38 | 0.15 ̊0.35 | 0.60 ̊0.90 | 0.90 ¢1.20 | 0.15 ̊0.30 | - Ich weiß. | ≤ 003 | ≤ 003 |
| 30KhGSA (30ХГСА) | GOST 4543 (allgemeine Referenz) | 0.28 ̊0.34 | 0.90 ¢1.20 | 0.80 ¢1.10 | 0.80 ¢1.10 | - Ich weiß. | - Ich weiß. | ≤ 0025 | ≤ 0025 |
Daten aus veröffentlichten Referenzen/Datenblättern.
Mechanische Eigenschaften
Anmerkung:Mechanische Eigenschaften variieren je nach Sektionsgröße und Wärmebehandlung.
| Zulassung | Bedingungsgrundlage (Beispiel) | Ausbeute / Proof (MPa) | Zugfestigkeit (MPa) | Ausdehnung (%) | Auswirkungen (Beispiel) |
|---|---|---|---|---|---|
| 15CDV6 (1.7734) | Behandelt Ø1640 mm (Beispiel) | ≥ 930 | 1080 ¥1280 | ≥ 10 | - Ich weiß. |
| 42CrMo4 (1.7225) | Q&T, rund 16 ̊40 mm | ≥ 750 | 1000 ¥1200 | ≥ 11 | ≥ 35 J (Charpy-V) |
| AISI 4140 | Wärmebehandeltes Zustand (Beispieltabelle) | ≥665 (0,2% Nachweis) | 850 ‰ 1000 | ≥ 13 | ≥ 50 J (Charpy) |
| SCM435 | Meldete Mindestwerte (Beispiel) | ≥ 835 | ≥ 985 | ≥ 12 | ≥ 63 J (Akv) |
| 30KhGSA (30ХГСА) | Q&T-Beispiel (Ø25-Streifenliste) | 830 | 1080 | 10 | 490 kJ/m2 (KCU) |
Daten aus veröffentlichten Referenzen/Datenblättern.
Standards & Compliance
-
ASTM (typische Referenzen für ähnliche Legierungsschläuche/Chemie):
ASTMA519(nahtlose mechanische Schläuche); ASTMA29/A29M(chemische Referenz für 41xx-Familien, z. B. 4140). -
EN (gemeinsame Routen für mechanische Rohre und Q&T-Legierungen):
Einheitliche Datenbank683-2(Q&T-Legierungen; enthält 42CrMo4); die projektspezifische Rohrversorgung entspricht häufig den EN-Norm für nahtlose Rohre, je nach Endverwendung. -
GOST:
GOST 4543(Legierte Strukturstähle);GOST 8731 / GOST 8733(Referenzen zu nahtlosen Rohren in den Sortenlisten). -
JIS:
JIS G4053(Legierte Stähle der Baureihe SCM für Maschinenbau). -
Großbritannien (China):
Gemeinsame Äquivalente für die Cr-Mo-Familie sindGB/T 3077 (42CrMo)(oft mit 42CrMo4 / 4140 verglichen).
Anwendungsbereiche
Breite Branchen:Fahrzeug- und Motorsportantriebsteile, Luft- und Raumfahrtkonstruktionen, Schwermaschinen, Energieausrüstung.
Wenn es innerhalb der Wertschöpfungskette der Kurbelwelle verwendet wird:
-
Bearbeitung der Kurbelwellenkarosserie:hochfeste Rohre/Stocke für Gewichtsverringerungskonzepte oder spezielle Konstruktionen.
-
Verwandte rotierende Komponenten:Verbindungsstangen, Wellen, Achsen, Getriebe/Antriebselemente, vor allem wenn die Ermüdungsbeständigkeit und die Stabilität der Q&T-Stärke von entscheidender Bedeutung sind.
F: Sind Sie Handelsgesellschaft oder Hersteller?
A: Der Hersteller kann auch handeln.
F: Wie lange dauert Ihre Lieferzeit?
A: Im Allgemeinen sind es 10-15 Tage, wenn die Waren auf Lager sind, oder es sind 30-40 Tage, wenn die Waren nicht auf Lager sind,
Es ist nach der Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
A: Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Frachtkosten bezahlen.
F: Was sind Ihre Zahlungsbedingungen?
A: Bezahlung <=2000USD, 100% im Voraus. Bezahlung>=2000USD, 30% T/T im Voraus, Guthaben vor Versand.
Wenn Sie eine weitere Frage haben, können Sie mich gerne kontaktieren.
-
