Markenbezeichnung: | Torich |
Modellnummer: | YB/T5035-1993 |
MOQ: | 1000 kg |
Preis: | verhandelbar |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsfähigkeit: | 50000tons pro Jahr |

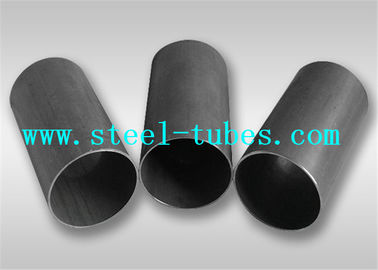

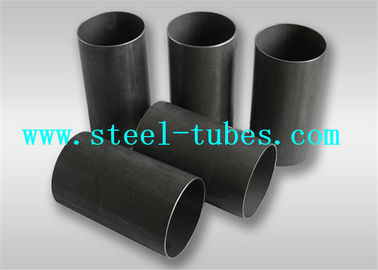

YB/T5035-1993 Nahtloses Stahlrohr für Achswellenhülle
45 45Mn2 40Cr 20CrNi3A
Achsrohren/ Achsgehäuse
Nahtlose Stahlrohre für den Achsgehäuse für Fahrzeuge gemäß der Norm YB-T5035
Eigenschaften:Lange Länge und Schneidlänge (auf Anpassung an Sie)
Verschiedene Materialien für Ihre bestimmte Endverwendung
Rohre mit unterschiedlicher Wärmebehandlung mit ausgezeichneten mechanischen Eigenschaften nach Kundenwünschen.
Verfügbare Größen: OD 78 77 77.5 80 92 95 96 102 108 114 115 116 120 121 122 WT:7 10 11.5 12 13 15 16 20 20.5 26
Einzelheiten der verfügbaren Größen:
OD WT | 7 | 10 | 11.5 | 12 | 13 | 15 | 16 | 20 | 20.5 | 26 |
78 | x | - | - | - | - | - | - | - | - | - |
77 | - | x | - | - | - | - | - | - | - | - |
77.5 | - | x | - | - | - | - | - | - | - | - |
80 | - | - | x | - | - | - | - | - | - | - |
92 | - | - | - | x | - | - | - | - | - | - |
95 | - | - | - | x | x | - | - | - | - | - |
102 | - | - | - | x | - | x | - | - | - | - |
108 | - | - | - | x | - | - | - | - | - | - |
114 | - | - | - | - | - | x | - | - | - | - |
115 | - | - | - | - | - | - | x | x | - | x |
116 | - | - | - | - | - | - | - | - | x | - |
120 | - | - | - | - | - | - | - | - | x | - |
121 | - | - | - | - | - | - | - | - | x | - |
122 | - | - | - | - | - | - | - | - | x | - |
Wenn der Kunde dies mitteilt, werden die OD und WT unterhalb der zulässigen Grenzen eingesetzt.
Toleranz für OD ± 1%
Wandstärke ≤7 mm -9,+15%
> 7-15 mm -10,+12,5%
>15 mm -7,5,+12,5%
Wenn der Kunde dies mitteilt, werden die OD-ID und die WT unterhalb der zulässigen Grenzwerte eingesetzt.
OD ± 1,0%
ID ±1,75%
WT ≤ 15%
OD 77 mm 57 mm 10 mm
OD +1,0 -0,5 mm
ID +1,5 -0,5 mm
WT ≤ 15%
Beugen:
WT≤15mm >>>1,5mm/m
WT>15 mm>>>3,0 mm/m
Chinesische Qualität:45 45Mn2 40Cr 20CrNi3A
Stahlgehalt | Chemische Eigenschaften % | |||||||
C | In | - Ja. | S | P | Zl | Ni | - Was? | |
45 | 0.42 bis 0.50 | 0.50 zu 0.80 | 0.17-0.37 | ≤ 0040 | ≤ 0040 | ≤ 0025 | ≤ 0025 | ≤ 0025 |
45Mn2 | 0.42 bis 0.49 | 1.40-1.80 | 0.20 zu 0.40 | ≤ 0040 | ≤ 0040 | ≤ 0035 | ≤ 0035 | ≤ 0030 |
40Cr | 0.37 und 0.45 | 0.50 zu 0.80 | 0.20 zu 0.40 | ≤ 0040 | ≤ 0040 | 0.80-1.10 | ≤ 0035 | ≤ 0030 |
20CrNi3A | 0.17-0.24 | 0.30 zu 0.60 | 0.20 zu 0.40 | ≤ 0030 | ≤ 0035 | 0.60 zu 0.90 | 2.75 bis 3.25 | ≤ 0025 |
Stahlgehalt | Mechanische Eigenschaften | Härte | |||
σb Kgf/mm2 (Mpa) | σs Kgf/mm2 (Mpa) | δ5 % | HB | Durchmesser der Eindrücke mm | |
45 | ≥ 60 ((588) | ≥ 34 ((333) | ≥ 14 | - | - |
45Mn2 | - | - | - | 217-269 | 4.1-3.7 |
40Cr | - | - | - | 217-269 | 4.1-3.7 |
20CrNi3A | - | - | - | 217-269 | 4.1-3.7 |
