Markenbezeichnung: | Torich |
Modellnummer: | GB/T 3624 |
MOQ: | 1000 kg |
Preis: | verhandelbar |
Zahlungsbedingungen: | L / C, T / T |
Versorgungsfähigkeit: | 200 Tonnen pro Jahr |

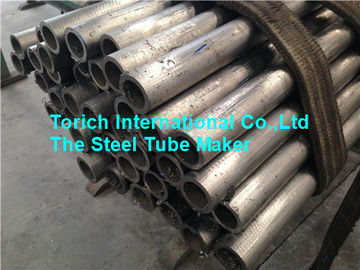

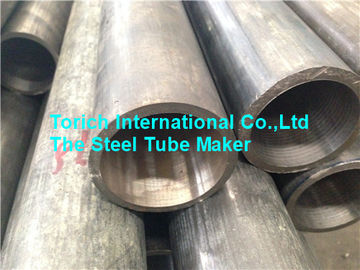

GB/T 3624 Stahlrohr aus Titan und Titanlegierung
Material: TA1, TA2, TA3, TA8, TA8-1, TA9, TA9-1, TA10.
Eigenschaften des Materials:Hohe Festigkeit, geringe Dichte, gute mechanische Eigenschaften, gute Hartnäckigkeit, gute Korrosionsbeständigkeit.
Stahlrohr aus Titan und TitanlegierungGröße:OD 4-114mm WT0,2-4,5mm
Anwendung: Luft- und Raumfahrt, Petrochemie, Schiffbau, Automobil, Medizin usw.
Chemische Komponente:
Stahlgehalt | Nominelle chemische Zusammensetzung | Chemische Zusammensetzung/% | ||||||||||||||
Hauptkomponenten | Unreinheit, max. | |||||||||||||||
Ti | Das ist alles. | Schn | - Das ist Mo. | Pd | Ni | - Ja. | B | Fe | C | N | H | O | Andere | |||
Einzigartig | Summe | |||||||||||||||
TA1 | Industrie Titan | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA2 | Industrie Titan | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA3 | Industrie Titan | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.30 | 0.08 | 0.05 | 0.015 | 0.35 | 0.10 | 0.40 |
TA8 | Ti-0,05Pd | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.04'0.08 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA8-1 | Ti-0,05Pd | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.04'0.08 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA9 | Ti-0,2Pd | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.12 ̊0.25 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA9-1 | Ti-0,2Pd | Verblieben | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.12 ̊0.25 | - Ich weiß. | - Ich weiß. | - Ich weiß. | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA10 | Ti-0,3Mo-0,8Ni | Verblieben | - Ich weiß. | - Ich weiß. | 0.2 ¢0.4 | - Ich weiß. | 0.6 ¢0.9 | - Ich weiß. | - Ich weiß. | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
Titanium und Titallegierte Stahlrohrgrößenliste:
Grade | Zustand | Durchmesser/mm | Wandstärke / mm | |||||||||||||||
0.2 | 0.3 | 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | |||
TA1, TA2, TA8 TA8-1 TA9, TA9-1, TA10 | Aufheizung (M) | 3-5 Jahre | o | o | o | o | - | - | - | - | - | - | - | - | - | - | - | - |
>5 bis 10 | - | o | o | o | o | o | o | - | - | - | - | - | - | - | - | - | ||
> 10 bis 15 | - | - | o | o | o | o | o | o | o | - | - | - | - | - | - | - | ||
> 15 bis 20 | - | - | - | o | o | o | o | o | o | o | - | - | - | - | - | - | ||
> 20 bis 30 | - | - | - | o | o | o | o | o | o | o | o | - | - | - | - | - | ||
> 30 bis 40 | - | - | - | - | - | o | o | o | o | o | o | o | - | - | - | - | ||
> 40 bis 50 | - | - | - | - | - | - | o | o | o | o | o | o | o | - | - | - | ||
> 50 bis 60 | - | - | - | - | - | - | - | o | o | o | o | o | o | o | o | - | ||
> 60 bis 80 | - | - | - | - | - | - | - | o | o | o | o | o | o | o | o | o | ||
> 80 bis 110 | - | - | - | - | - | - | - | - | - | o | o | o | o | o | o | o |
Zulassung | Die Situation | Durchmesser/mm | Wandstärke / mm | |||||||||||
0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | |||
TA3 | Aufheizung (M) | > 10 bis 15 | o | o | o | o | o | o | o | - | - | - | - | - |
> 15 bis 20 | - | o | o | o | o | o | o | o | - | - | - | - | ||
> 20 bis 30 | - | o | o | o | o | o | o | o | - | - | - | - | ||
> 30 bis 40 | - | - | - | - | o | o | o | o | o | - | - | - | ||
> 40 bis 50 | - | - | - | - | o | o | o | o | o | o | - | - | ||
> 50 bis 60 | - | - | - | - | - | o | o | o | o | o | o | - | ||
> 60 bis 80 | - | - | - | - | - | - | o | o | o | o | o | o |
Mechanische Portierungen:
Mechanische Porperty bei Raumtemperatur | ||||
Legierungsgrad | Zustand | Mechanische Porperty bei Raumtemperatur | ||
Zugfestigkeit /Mpa | spezifizierte nichtproportionelle Dehnfestigkeit /Mpa | Prozentsatz der Verlängerung nach Fraktur % | ||
TA1 | Auflösen | ≥ 240 | 140 bis 310 | ≥ 24 |
TA2 | ≥ 400 | 275-450 | ≥ 20 | |
TA3 | ≥ 500 | 380 bis 550 | ≥ 18 Jahre | |
TA8 | ≥ 400 | 275-450 | ≥ 20 | |
TA8-1 | ≥ 240 | 140 bis 310 | ≥ 24 | |
TA9 | ≥ 400 | 275-450 | ≥ 20 | |
TA9-1 | ≥ 240 | 140 bis 310 | ≥ 24 | |
TA10 | ≥460 | ≥ 300 | ≥ 18 Jahre |
Größentoleranz von Stahlrohren aus Titan und Titanlegierung:
Torerance für OD und WT | |
Überdosis | Toleranz |
3 bis 10 | ±0.15 |
>10 bis 30 | ±0.30 |
> 30 bis 50 | ±0.50 |
> 50 bis 80 | ±0.65 |
> 80 bis 100 | ±0.75 |
> 100 | ±0.85 |
Längen von nahtlosen und geschweißten gewalzten Rohren | |||
Typ | Schnittlos | ||
OD≤15 | OD>15 | ||
WT≤2.0 | WT>2,0-5.5 | ||
Länge | 500 bis 4000 | 500 bis 9000 | 500 bis 6000 |
Verwandte Norm:Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Zellstoffen.
Referenzdokumente:
GB/T 228 Zugfestigkeit von Metallmaterialien bei Umgebungstemperatur
GB/T 241 Hydrostatische Prüfung von Metallröhren
GB/T 244 Metallrohrbiegenprüfung
GB/T 246 Prüfung zur Flachstellung von Metallrohren
GB/T 3620.1 Titangehalte und Titallegierungen und chemische Zusammensetzung
GB/T 3620.2 chemische Zusammensetzung von Produkten zur Verarbeitung von Titan und Titanlegierungen zulässige Abweichung
GB/T 4698 Methode der chemischen Analyse von Titan, Titan und Titanlegierungen mit Schwamm
GB/T 8180 Verpackung, Kennzeichnung, Beförderung und Lagerung von Produkten zur Verarbeitung von Titan und Titanlegierungen
