Nahtlos/schweißte kaltbezogenes Rohr 10# 20# Q195 Q235 Q345 Octangon Stahlrohr-GB/T 3094
Produktdetails
Nahtlose Stahlrohre
,Präzisionsedelstahlschläuche

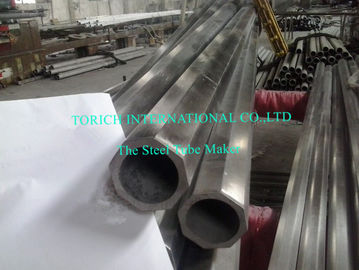

Nahtlose oder geschweißte Octangon-Stahlrohr GB/T 3094 Kaltgezogene Röhre 10# 20# Q195 Q235 Q345

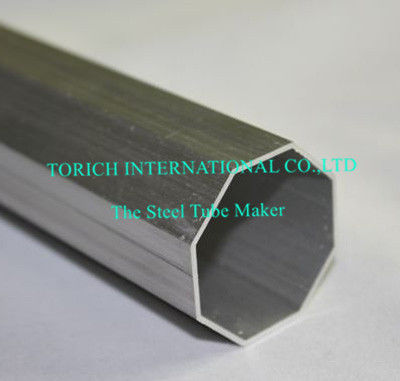

Octogonalstahlrohr besteht hauptsächlich aus nahtlosen oder geschweißten Rohren, diecede nach der chinesischen Norm GB/T 3094, die eine Norm für kalt gezogene Stahlrohre ist.
Die Röhre aus Edelstahl haben im Allgemeinen einen höheren Trägheitsmoment und einen höheren Sektionsmodul.größere biegsame Torsionskapazität, kann das Strukturgewicht erheblich reduzieren und Stahl sparen.
Stahlgehalt:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
Anwendung:
Verwendung in Bauteilen, Werkzeug- und Maschinenbauteilen
Herstellungsart:
Kalt gezogen
Typ des Rohres:
Nahtlose Röhre nach der chinesischen Norm GB/T 3094 oder geschweißte Röhre nach Kundenwunsch
Toleranz:
Nach den folgenden Tabellen oder nach Kundenwunsch.
| Toleranz für die Breite | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 30 | ±0.30 | ±0.20 |
| > 30 bis 50 | ±0.40 | ±0.30 | |
| > 50 bis 75 | ± 0,80%A ± 0,80%B | ± 0,70%A ±0,70%B | |
| > 75 | ± 1%A ± 1%B | ± 0,8%A ± 0,8%B | |
| Toleranz für die Wandstärke | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 10 | ±0.18 | ±0.12 |
| > 1,0 bis 3.0 | +15% WT -10% WT | + 12,5% WT -10% WT | |
| > 3 Jahre0 | + 12,5% WT -10% WT | ± 10% WT | |
Randbeugen für die Tube:
Nach den folgenden Tabellen oder nach Kundenwunsch.
| Beulen am Rand | |||
| Größe ((mm) | Toleranz (in mm) | ||
| Allgemeine | Hochgradig | ||
| Breite A / B | ≤ 30 | 0.20 | 0.10 |
| > 30 bis 50 | 0.30 | 0.15 | |
| > 50 bis 75 | 0.80% | 0.50% | |
| > 75 | 0.90% | 0.60% | |
Beugen:
Für allgemeine Rohre sollte die Biegung ≤ 4,0 mm/m betragen und die Gesamtrechte ≤ 0,4%.
Bei hochgradigen Rohren sollte die Biegung ≤ 2,0 mm/m betragen und die Gesamtgeradheit ≤ 0,2%.
Mechanische Eigenschaften:
| Stahlgehalt | Zugfestigkeit MPa | Leistungsstärke MPa | Verlängerung % |
| Mindestens | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
Form der Enden:
Beide Enden des Rohres sind zu einer vollständigen Endoberfläche zu schneiden, die senkrecht zur Achse ist, und die Schläuche sind von den Enden zu entfernen.
Lieferbedingungen:
Kalt gezogen, Wärmebehandlung ist ebenfalls akzeptabel.
