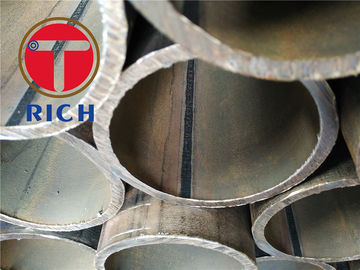

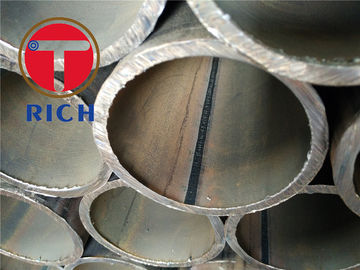

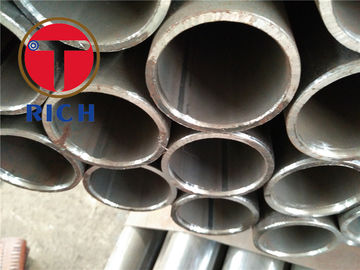

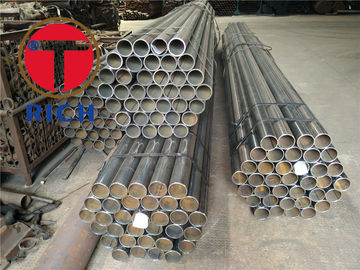

Versenkter Bogen P235GH P265GH 16Mo3 schweißte Stahlschläuche mit nicht- Verbündet-/legiertemstahl

EN10217-5 P235GH P265GH 16Mo3 Unterwassergeschweißte Stahlröhren mit nichtlegiertem und legiertem Stahl

EN10217-5 Geschweißte Stahlrohre für Druckzwecke - technische Lieferbedingungen -
Teil 5:Schweißringe aus nichtlegiertem und legiertem Stahl mit spezifizierten Eigenschaften bei erhöhter Temperatur

Material:
Vollständig abgetöteter Stahl, feiner Stahl mit ferritischer Korngröße.

Stahlbezeichnungen:
Nach EN10027-1 und CR10260

Herstellen:
HFWHochfrequenzgeschweißt
SAW Unterwasserbogen geschweißt - Längsschicht -SAWH
- Helical Seam -See- und Seefahrzeuge

Schweißverfahren:
Prüfungen und Inspektionen des Schweißverfahrens für eingetauchte und geschweißte Schläuche werden nach EN10217-1 begleitet und genehmigt

Aussehen und allgemeine:
Die Schweißbereiche sind frei von Rissen, fehlender Fusion und fehlender Durchdringung
Die Rohre sind frei von äußeren Oberflächenfehlern, die durch eine visuelle Untersuchung festgestellt werden können.

Leckdichtheit:

Die Schläuche müssen eine hydrostatische Prüfung oder eine elektromagnetische Prüfung der Dichtheit bestehen.

Nichtzerstörende Prüfung:

Die gesamte Länge der Schweißnaht aller EW- und BW-Röhren wird einer zerstörungsfreien Prüfung zur Feststellung von Längsschnittproben unterzogen.

Die gesamte Länge der Schweißnaht aller SAW-Röhren ist einer zerstörungsfreien Prüfung zur Feststellung von Unvollkommenheiten zu unterziehen.

Geradheit:

Die Abweichung von der Geradheit einer beliebigen Rohrlänge L darf 0,0015 L nicht überschreiten.

Abweichungen von der Geraden über eine Länge von einem Meter dürfen 3 mm nicht überschreiten.

Vorbereitung der Enden:

Die Schläuche müssen mit quadratisch geschnittenen Enden geliefert werden, die keine übermäßigen Risse aufweisen.

Chemische Zusammensetzung:

EN10217-1 Teil 1: Rohre aus nichtlegiertem Stahl mit bestimmten Eigenschaften bei Raumtemperatur

EN10217-2 Teil 2: Elektrogeschweißte Rohre aus nichtlegiertem und legiertem Stahl mit spezifizierter erhöhter
Temperatur-Eigenschaften

EN10217-3 Teil 3:Rohre aus Feinkörnern aus Stahl

EN10217-5 Teil 4: Elektrisch geschweißte Rohre aus nichtlegiertem Stahl mit spezifizierter niedriger Temperatur
Eigenschaften

EN10217-5 Teil 5: Unterwassergeschweißte Rohre aus nichtlegiertem Stahl mit spezifiziertem niedrigem
Temperatur-Eigenschaften

EN10217-6 Teil 6: Unterwasserbogengeschweißte Rohre aus nichtlegiertem Stahl mit spezifiziertem niedrigem
Temperatur-Eigenschaften

EN10217-7 Teil 7: Rohre aus rostfreiem Stahl.


Normativer Bezug:
EN 760, Schweißverbrauchsmaterialien - Ströme für das Unterwasserbogenschweißen - Einstufung

EN 895: Zerstörungsversuche an Schweißvorrichtungen in Metallmaterialien - Querziehungsprüfung

EN 910 Zerstörungsversuche an Schweiß in Metallmaterialien - Biegetest

EN1321 Zerstörungstests an Schweißungen in metallischen Materialien - Makroskopische und mikroskopische Untersuchung
aus Schweißzeug

EN10002-1 Metallmaterialien - Zugprüfung - Teil 1: Prüfmethode bei Umgebungstemperatur

EN 10002-5 Metallmaterialien - Zugversuch - Teil 5: Methode zur Aufbereitung bei erhöhter Temperatur

EN10020, Definitionen und Einstufung von Stahlsorten

EN10021 Allgemeine technische Lieferanforderungen an Stahl- und Eisenprodukte

EN10027-1, Zerstörungssysteme von Stählen - Teil 1: Nennungen von Stählen, Hauptzeichen.

EN10027-2, Bezeichnungssysteme für Stähle - Teil 2: Numerische Systeme.

EN10045-1, Metallmaterialien - Charpy-Aufprallprüfung - Teil 1: Prüfmethode

EN10052 Wortschatz für Wärmebehandlungstermine von Eisenprodukten

EN10204 Metallprodukte - Arten von Inspektionsdokumenten

EN10200, Nahtlose und geschweißte Stahlrohre - Abmessungen und Massen pro Längeneinheit

EN10233 Metallmaterialien - Rohre - Abflachenprüfung

EN10234 Metallmaterialien - Rohre - Drift-Erweiterungstest

EN10236 Metallmaterialien - Rohre - Ringe - Ausdehnungstest

EN10237 Metallmaterialien - Rohre - Ringziehversuch

EN10246-1, Nichtzerstörungsprüfung von Stahlrohren Teil 1: Automatische elektromagnetische Prüfung von
mit einer Breite von mehr als 20 mm,
Überprüfung der hydraulischen Dichtheit

EN10246-3, Nichtzerstörende Prüfung von Stahlrohren - Teil 3: Automatische Wirbelstromprüfung von nahtlosen Rohren
und geschweißte Stahlrohre (ausgenommen unter Wasser geschweißte Stahlrohre mit Bogen) zur Fehlermessung.

EN10246-5 Nichtzerstörungsprüfung von Stahlrohren - Teil 5: Automatische Vollmagnetisierung der Peripherie
Prüfungen der Leckage durch den Wandler/Fluss von nahtlosen und geschweißten (außer unter Wasser geschweißten)
mit einer Breite von mehr als 40 mm,

EN 10246-6 Nichtzerstörungsprüfung von Stahlröhren - Teil 6: Automatische vollständige periphere Ultraschallprüfung von
Nahtlose Stahlröhren zum Nachweis von Querfehlern.

EN10247-7, Nichtzerstörungsversuche von Stahlrohren - Teil 7: Automatische Ultraschallprüfung der Peripherie
mit einer Breite von mehr als 20 mm,
Längsfehler.

EN10246-8, Nichtzerstörungsprüfung von Stahlrohren - Teil 8: Automatische Ultraschallprüfung des Schweißes
Nähte von elektrisch geschweißten Rohren zum Nachweis von Längsfehlern.

EN10246-9, Nichtzerstörungsprüfung von Stahlrohren - Teil 9: Automatische Ultraschallprüfung des Schweißes
Schnitt von unter Wasser geschweißten Bogenschläuchen zur Erkennung von Längsschlägen und/oder
Sie haben transversale Unvollkommenheiten.

EN10246-10, Nichtzerstörungsversuche von Stahlröhren - Teil 10: Radiographische Prüfung des Schweißes
Nähte von automatisch geschweißten Schmelzbogenröhren zur Erkennung von Unvollkommenheiten.

EN 10246-14, Nichtzerstörungsversuche von Stahlröhren - Teil 14: Automatische Ultraschallprüfung der
mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Unvollkommenheit

EN 10246-15 Nichtzerstörungsversuche von Stahlrohren - Teil 15: Automatische Ultraschallprüfung von Streifen/Platten
mit einer Breite von mehr als 20 mm,

EN10246-16, Nichtzerstörungsversuche von Stahlrohren - Teil 16: Automatische Ultraschallprüfung des Bereichs
mit einer Breite von mehr als 20 mm,

EN 10246-17, Nichtzerstörungsversuche von Stahlrohren - Teil 17: Automatische Ultraschallprüfung von Rohrenden
mit einer Breite von mehr als 20 mm,

EN10256 Nichtzerstörungsprüfung von Stahlrohren - Qualifikation und Kompetenz der Stufen 1 und 2
NDT-Mitarbeiter
